80 kW hoogefficiënte geïntegreerde DC-snellader voor commerciële EV-parken

De 80 kW-lader die uw transformator als een huurder behandelt

Elke kilowattuur die deze lader uit de transformator van uw locatie haalt, komt aan als schone, goed gedragen AC - dat is de technische beslissing achter de AF-DC-80-Y-B-O-4-H, en daarom hoort deze geïntegreerde DC-snellader van 80 kW thuis op een checklist van nutskwaliteit en niet op een koopjesjacht. De arbeidsfactor bedraagt ​​≥0,99 en de totale harmonische vervorming blijft ≤5%, cijfers die je zelden tegenkomt bij goedkope importproducten.

Waarom is dat op papier belangrijk? Een transformator die een oplader met een slechte arbeidsfactor voedt, transporteert extra reactieve stroom, wordt warmer en op uw elektriciteitsrekening kunnen kosten voor reactieve energie voorkomen waar niemand u voor heeft gewaarschuwd.

De kast is 1620 x 750 x 560 mm, heeft een nominaal vermogen van 80 kW, levert 200-1000 VDC met een constant vermogen van 300 tot 1000 V. We bouwen het in Yueqing, Zhejiang, waar netcodes de stroomkwaliteit serieus nemen. Op deze pagina leggen we uit wat de cijfers voor uw operatie betekenen.

Vijf manieren waarop een PF ≥0,99-input zichzelf terugbetaalt

Geen boetes voor reactief vermogen: bij PF ≥0,99 ziet de lader eruit als een resistieve belasting op de meter, dus nutsbedrijven die kVA of reactieve energie factureren, hoeven u niets in rekening te brengen.

THD ≤5% houdt gedeelde transformatoren koel: harmonische stromen die in de transformator en neutrale bedrading zouden circuleren, worden teruggebracht tot een fractie van wat low-end laders produceren.

Eenvoudigere goedkeuring voor netaansluiting: veel nutsbedrijven eisen harmonische en vermogensfactorverklaringen voor DC-installaties; onze testrapporten bestrijken beide bij volledige belasting.

Buurtvriendelijke bediening: een hotel of kantoor dat de feeder deelt, zal geen flikkerende lichten of resetten van elektronica zien wanneer de laadsessies beginnen.

Langere levensduur van de activa op locatie: minder reactieve stroom en minder harmonischen zorgen ervoor dat transformatoren, bekabeling en schakelapparatuur koeler werken en langzamer verouderen.

95% piekefficiëntie bovendien: dezelfde SiC-vermogenstrap die de input reinigt, verspilt ook minder energie als warmte.

Technische specificaties

Sites waar harmonischen u in de problemen brengen

Bedrijvenparken in Duitsland en Frankrijk, waar één gedeelde transformator van 630 kVA kantoren, CNC-machines en laders op één rail voedt.

Hotels in Turkije en Griekenland, waar gasten klagen over flikkerende lichten als een oplader zich misdraagt ​​op dezelfde toevoer als de keuken.

Vlootdepots in Groot-Brittannië en Nederland beschikken over 8 tot 20 laders, waar harmonische accumulatie over vele eenheden het echte risico vormt.

Daken van winkelcentrums in de VAE en Saoedi-Arabië, waar het elektrische team elk belastingsprofiel beoordeelt voordat het huurcontract wordt ondertekend.

Gemeentelijke garages in Mexico en Brazilië, waar het nutsbedrijf de stroomkwaliteit inspecteert voordat een commercieel tarief wordt goedgekeurd.

Binnen de Power Stage: PFC, Harmonics en de Load Bank

De gelijkrichter van een DC-lader zet wisselstroom om in gelijkstroom, en een naïeve gelijkrichter trekt alleen stroom in smalle pulsen nabij de spanningspiek. Die pulsen zijn harmonischen – stroom bij 250 Hz, 350 Hz, 450 Hz en verder – en doen geen nuttig werk. De AF-DC-80-Y-B-O-4-H maakt gebruik van een actieve front-end (PFC) die de ingangsstroom omzet in een vloeiende sinusgolf in fase met de spanning.

De tweede fase converteert die schone gelijkstroom naar de 200-1000 VDC die het voertuig nodig heeft, een constant vermogen van 300 tot 1000 V. Een 800V-vrachtwagen en een 400V-sedan halen beide bijna 80 kW over het vlakke deel van hun laadcurve.

U kunt het gedrag zelf verifiëren: onze testrapporten vermelden THD en PF bij 25%, 50%, 75% en 100% belasting, want een lader die er alleen bij inactiviteit schoon uitziet, is waardeloos. Stuur ons het enkellijnsschema en de kVA van de transformator, en onze technici zullen de belastingimpact inschatten - meestal binnen een dag.

Certificeringen en de testpunten daarachter

Wij beschikken over UL, CE, CB, TUV en CCC; vraag het ons en wij sturen u de bijbehorende certificaatbestanden voor dit apparaat per e-mail.

Elke batch wordt 48 uur lang bij volledige belasting ingebrand, waarbij de temperaturen over modules, connectoren en PFC-inductoren worden geregistreerd.

De stroomkwaliteit wordt per batch geverifieerd op een gekalibreerde loadbank, waarbij PF en THD op vier laadpunten worden vastgelegd.

De veiligheidsset (13 functies) valt onder EN IEC 61851-1:2019 en 61851-23:2014.

De kasten zijn geverifieerd volgens IP54, met zoutsproeimonsters die 96 uur bewaard zijn gebleven; de werkband loopt van -25C tot +50C.

Van plaatwerk tot laadbank: het productietraject

Fase 1: plaatstaal wordt met een laser gesneden, geponst en gebogen op FANUC-gekoppelde lijnen voordat het wordt gepoedercoat.

Fase 2: een monster van elke coatingbatch komt de zoutsproeikamer binnen terwijl de productie doorgaat.

Fase 3: ingangstrappen en PFC-kaarten gebouwd op de AC-lijn; voedingsmodules op de DC-lijn - afzonderlijke stations.

Fase 4: inkomende inspectie van SiC-modules, EMI-filters, connectoren en meetcomponenten.

Fase 5: handmatige bedrading met koppelgecontroleerde klemmen en een visuele controle van elke verbinding.

Fase 6: gedurende 48 uur bij een omgevingstemperatuur van 40 °C worden PF, THD, efficiëntie en communicatiestabiliteit van minuut tot minuut geregistreerd.

Fase 7: firmware-flash, OCPP 1.6j-test tegen onze server, daarna een laatste load-bank-controle van de stroomkwaliteit.

Fase 8: verpakken en palletiseren; Foto's vóór verzending belanden in uw inbox voordat de container wordt geladen.

Nalevingscontrole: is dit kabinet de juiste keuze?

Kies de AF-DC-80-Y-B-O-4-H wanneer uw locatie een transformator deelt met andere verbruikers, uw elektriciteitsbedrijf vraagt ​​om verklaringen over de netvoedingskwaliteit of als u meerdere eenheden installeert waarvan de harmonischen zich zouden ophopen. Als uw vastgoedbeheerder de machtsfactor al in een eerder project heeft gemarkeerd, beëindigt dit model dat gesprek.

Deze lader is niets voor u als de locatie een speciale transformator met royale hoofdruimte heeft, uw nutsbedrijf nooit harmonischen controleert en u gewoon de goedkoopste 80 kW-box wilt die auto's oplaadt. Het is ook de verkeerde keuze als je sessies van minder dan 30 minuten nodig hebt voor 800V-taxi's; stap op naar 120 kW of 160 kW.

Weet je het niet zeker? Stuur het enkellijnsschema en het transformatorvermogen. Wij berekenen de harmonische hoofdruimte en vertellen u eerlijk of één, twee of zes units zonder upgrade in uw feeder passen.

Omgaan met de fabriek is beter dan omgaan met een makelaar

Uw technische vragen over PFC-ontwerp en netcodes komen rechtstreeks terecht bij onze technici in Yueqing, niet via de inbox van een wederverkoper.

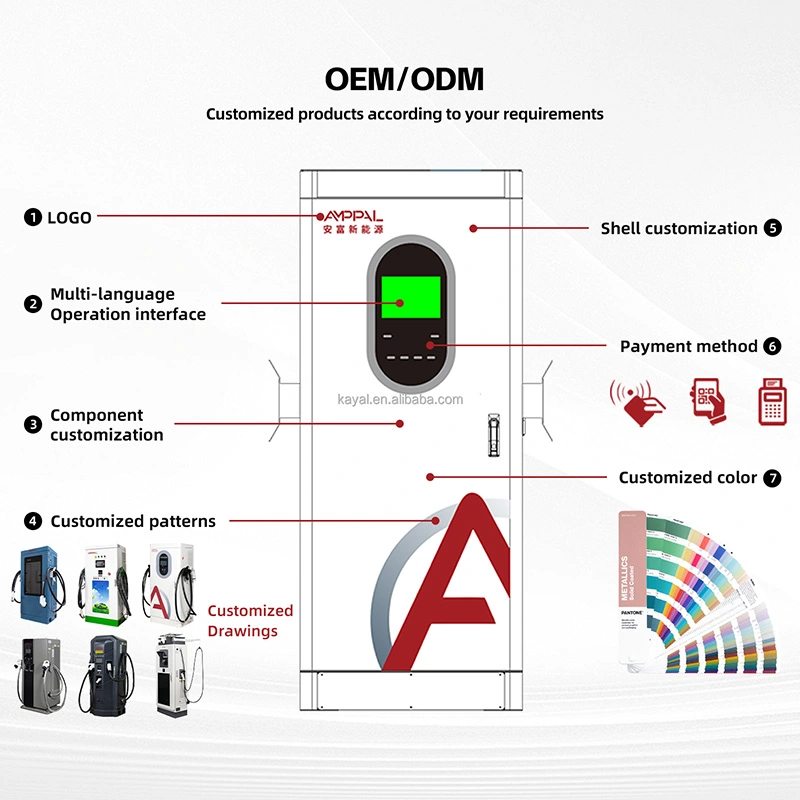

OEM/ODM uit één fabriek: aangepaste kleur, logo, standaardfirmware-instellingen en uw eigen backend-configuratie, allemaal gedaan in de fabriek.

Voorraadopbouw vertrekt binnen 15-20 werkdagen; aangepaste bestellingen duren ongeveer 7-10 dagen langer.

Proefbestellingen geaccepteerd vanaf 1 eenheid voor nieuwe markten; containerprijzen voor 10+ eenheden.

Garantieonderdelen worden binnen 48 uur na een goedgekeurde claim door DHL/FedEx verzonden; diagnose op afstand wordt uitgevoerd via de OCPP-verbinding.

Kratten, containers en douanedocumenten

Op elke krat staat het batchstroomkwaliteitsrapport en de eenheid - het bestand dat zowel uw douane-expediteur als de recensent van de nutsvoorzieningen nodig hebben. De kast weegt ongeveer 300 kg; de multiplexkist voegt 60-80 kg toe, en 10-14 kratten passen in een 40HQ-container.

FOB Ningbo of Shanghai is van toepassing, tenzij u de voorkeur geeft aan CIF, CFR of DDP. Voordat de vrachtwagen wordt verpakt, wordt er een palletdiagram verstrekt, zodat de vrachtwagen vooraf kan worden gereserveerd.

Papierwerk dat bij de bestelling wordt geleverd: handelsfactuur, paklijst, oorsprongscertificaat, CE/TUV-bestanden en het PF/THD-rapport.

Servicevoorwaarden: wat de twee jaar feitelijk inhoudt

Termijn van twee jaar voor modules, controller en filterfase. Het PFC-gedeelte is het onderdeel dat stilletjes degradeert op goedkope eenheden; die van ons wordt expliciet behandeld.

Bevestigde claims zorgen ervoor dat de reserveonderdelen binnen 48 uur bij een koerier terechtkomen - meestal binnen 3-5 werkdagen in heel Europa.

Firmware- en parameterupdates worden op afstand gepusht via OCPP - voor de meeste problemen is nooit een locatiebezoek nodig.

Bij de eerste installaties wordt een video-inbedrijfstellingsgesprek gevoerd, waarbij de aarding, bedrading en backend-koppeling live worden beoordeeld.

Voorgestelde routine: filters worden elke zes maanden gereinigd, aansluitingen worden jaarlijks opnieuw aangedraaid en de ingangsgolfvorm wordt opnieuw gecontroleerd wanneer nieuwe belastingen op de rail worden aangesloten.

Installatie-opmerkingen: verkeerd versus goed

Fout: deze lader op een feeder laten landen die al zwaar is van de harmonischen van de motoraandrijving, en vervolgens de eenheid de schuld geven van problemen op de locatie. Rechts: meet eerst de binnenkomende golfvorm; onze technici interpreteren indien nodig de opname en de beperking van de omvang.

Fout: Ervan uitgaande dat de neutrale geleider nooit stroom voert op een driefasige voeding. Rechts: THD ≤5% houdt de neutrale belasting klein, maar de AC-ingang moet nog steeds worden aangesloten volgens de handleiding - 4-aderig of 5-aderig zoals gespecificeerd.

Fout: De unit laten draaien vanaf een kleine generator zonder de capaciteit te controleren. Rechts: een generator die deze PFC-ingang voedt, heeft een stabiele spanning en frequentie nodig; bevestig dat het geschikt is voor inschakelstroom plus continue belasting.

Fout: de jaarlijkse koppelcontrole overslaan omdat de unit nooit uitschakelt. Rechts: een losse terminal onder de 80 kW warmt langzaam op; de controle van 15 minuten is goedkoper dan een gesmolten nok.

Fout: als je gelooft dat een PF ≥0,99 is, kun je andere sitebelastingen negeren. Juist: de lader is schoon, maar de transformator bedient nog steeds al het andere op de rail.

Verhalen van operators: wat de cijfers voor hen deden

Een logistiek park in Nederland installeerde in oktober 2025 zes AF-DC-80-Y-B-O-4-H units op een gedeelde 630 kVA-transformator die ook een koelhuis voedt. Hun adviseur mat de THD op het punt van gemeenschappelijke koppeling: 4,9% met zes werkende laders, versus 11% met twee goedkopere eenheden die ze hadden uitgeprobeerd. Hun klacht: de deurscharnieren voelen licht aan voor het gewicht van de deur.

Een hotelketen in Turkije installeerde vier units in Bodrum en Antalya. Hun aanvraag voor netaansluiting werd zonder harmonischenonderzoek goedgekeurd, omdat de testrapporten waren bijgevoegd. De operations manager merkt op dat het ventilatorgeluid van 65 dB 's nachts hoorbaar is vanaf het zwembaddek.

Een detailhandelaar in Mexico-Stad heeft twee units op een dak geplaatst die ook een roltrap van stroom voorzien. Het elektrische team van het winkelcentrum had de opladers van twee andere merken afgewezen vanwege de stroomkwaliteit; deze is binnen een week beoordeeld. Het minpunt: het QR-paneel aan de zijkant verzamelt snel stof.

Veelgestelde vragen

Vraag: Wat betekent THD ≤5% precies in de praktijk?

A: De totale harmonische vervorming van de ingangsstroom blijft bij volledige belasting op of onder 5% van de grondtoon. In de praktijk voegt de lader weinig harmonische vervuiling toe aan het elektrische systeem van uw locatie - ruim binnen de limieten van de meeste nutsvoorzieningen.

Vraag: Zal ​​deze lader leiden tot boetes voor reactief vermogen van mijn nutsbedrijf?

A: Nee. Met een arbeidsfactor ≥0,99 is de reactieve component verwaarloosbaar, dus nutsbedrijven die reactieve energie of een lage arbeidsfactor factureren, hebben geen basis om u kosten in rekening te brengen.

Vraag: Heb ik een afzonderlijk harmonisch filter of een vermogensfactorcorrectie-eenheid nodig?

A: Nee, de actieve front-end in de kast doet beide. Dat is het punt om dit model te verkiezen boven een passieve gelijkrichteroplader.

Vraag: Kan het werken op een dieselgenerator?

A: Ja, als de generator een stabiele spanning en frequentie behoudt binnen het AC380V ±15% venster en voldoende capaciteit heeft. Bevestig de generatorgrootte bij ons voordat u zich vastlegt.

Vraag: Wordt het PF-cijfer gemeten bij volledige belasting of alleen bij stationair draaien?

A: Bij volledige belasting, en ook bij 25%, 50% en 75% belasting. Het batchrapport toont alle vier de punten - vraag ernaar.

Vraag: Welke netaansluitingsdocumenten verstrekt u?

A: CE/TUV-certificaten, het power-quality testrapport met PF- en THD-curven en Engelse datasheets. Deze omvatten de meeste beoordelingen van nutsvoorzieningen in Europa, het Midden-Oosten en Latijns-Amerika.

Vraag: Kost schonere energie meer?

A: De actieve PFC-fase voegt wat componentkosten toe ten opzichte van een goedkope gelijkrichter, maar dat is klein naast de vermeden boetes, transformatorupgrades en servicebezoeken.

Vraag: Kan ik 80 kW op 230 V eenfasig gebruiken?

A: Nee, dit is een driefasige eenheid die AC380V ±15% vereist. Kijk voor eenfasige locaties eens naar onze aan de muur gemonteerde DC-laders tot 40 kW.
