20–50 kW alles-in-één batterij-energieopslagsysteem voor commerciële en zonne-energietoepassingen

Eén kabinet in plaats van drie aanbestedingslijsten

Een zonne-plus-opslagproject betekent normaal gesproken drie leveranciers: een PV-omvormer, een batterijrek en een controller die met beide spreekt. Elk heeft zijn eigen garantie, zijn eigen inbedrijfstellingsingenieur en zijn eigen schuldspel als het systeem ondermaats presteert. Dit alles-in-één batterij-energieopslagsysteem van 20–50 kW voor commerciële en zonne-energietoepassingen combineert alle drie in één levering.

De inverterfase accepteert tot 26 kW DC van uw rooftop-array (39 kW op het 30 kW-model, 65 kW op het 50 kW-model) over 2/4 MPPT-trackers, zodat de batterij wordt opgeladen via zonne-energie zonder een aparte hybride omvormer of een extra stringbox.

Binnenin zit een LFP-batterij van 51,2 kWh, opgebouwd uit vijf pakketten van 10,24 kWh, plus lokale besturingslogica die het eigen verbruik, de verschuiving van de gebruikstijd en de netback-up vanaf hetzelfde scherm regelt. Voor een locatie die alleen maar gebruik wil maken van eigen zonne-energie en dekking voor uitval, is dit het kortste pad van bestelling tot export.

Waarom de beoordeling van de zonne-energie ertoe doet

Met een maximale PV-ingang van 26 kW op het 20 kW-model overschrijdt de array het vermogen van de omvormer; de MPPT houdt het overschot vast in plaats van de dagopbrengst te beperken.

2/4 MPPT-manieren: standaard twee trackers, vier waarbij uw dak naar verschillende azimuts is gericht - de ene schaduwkant blokkeert de andere niet.

De nominale netspanning is 380 V AC met een tolerantie van 50/60 Hz ± 5 Hz, dus dezelfde kast bedient de 50 Hz- en 60 Hz-markten zonder een fabrieksvariant.

Bij een maximale efficiëntie van 97% en een ontladingsdiepte van 90% bereikt meer van elk kilowattuur zonne-energie de belasting in plaats van verloren te gaan bij de conversie.

Communicatie via CAN/RS485/WiFi omvat lokale monitoring, handshakes van omvormers en uitlezingen op afstand zonder dat u een aparte gateway hoeft aan te schaffen.

AC-ingang aan de onderkant, driefasig vierdraads (3L+N+PE), zorgt ervoor dat de kabel in de plint blijft lopen en verkort de doorgang naar het hoofdschakelbord.

Technische specificaties

Waar een kast van 20-50 kW zijn geld verdient

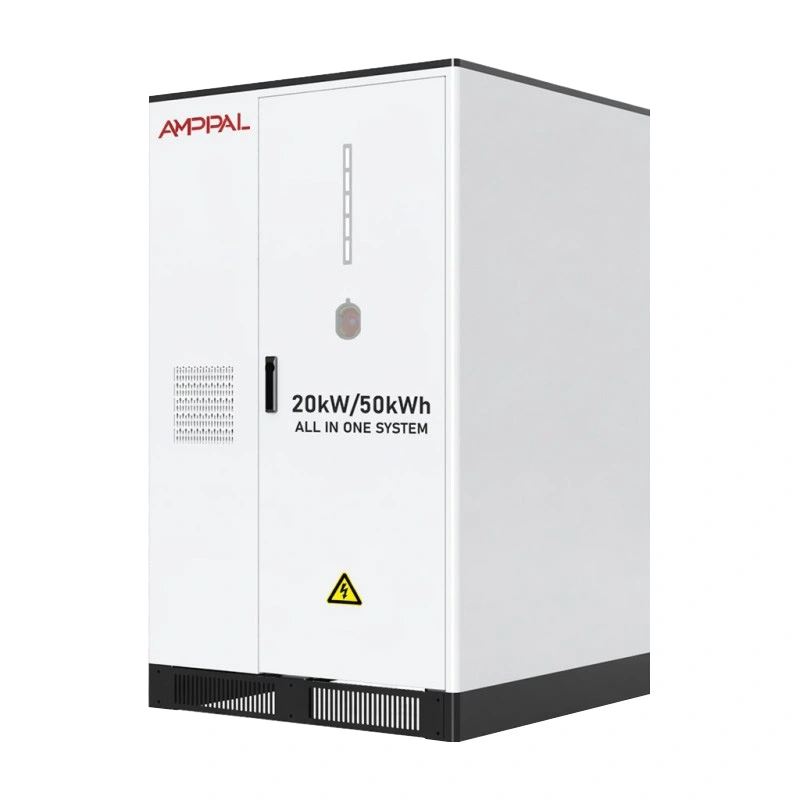

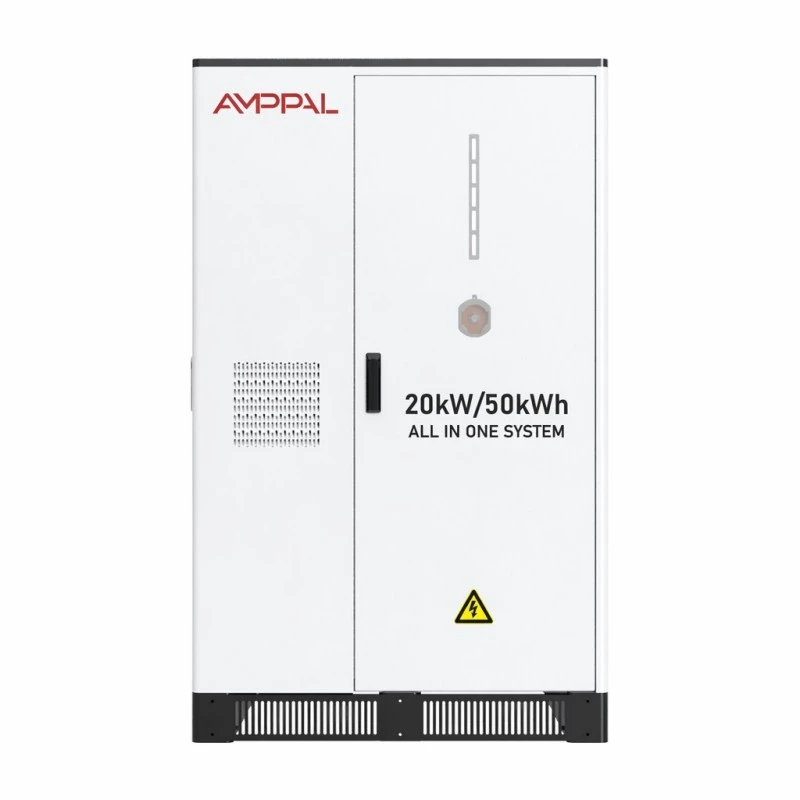

Kleine fabrieken met zonne-energie op het dak en productiepieken in de middag: het model van 20 kW/51,2 kWh dekt een vraagpiek van 20 kW gedurende ongeveer twee en een half uur.

Hotels en pensions met airconditioning tegen een gebruikstijdtarief: 's nachts opladen, ontladen via het koelvenster.

Landbouwverwerkingslocaties met intermitterende netkwaliteit: de kast doorstaat spanningsdips op lokale besturing zonder externe EMS-software.

Winkelketens en werkplaatsen die ruimte huren: één kast heeft geen speciale batterijruimte nodig, alleen een vlakke betonnen ondergrond en kabeltoegang.

EV-voorterreinen met bescheiden laadbelasting: buffer 2-4 langzame laders van een zwakke netverbinding zonder de transformator te upgraden.

Hoe de hybride topologie dagelijks functioneert

In de ochtend voeden de MPPT-trackers eerst zonne-energie in de gebouwbelasting. Het overschot gaat in de batterij totdat het het geprogrammeerde SOC-plafond bereikt, doorgaans 90-100%, afhankelijk van uw tariefplan.

Wanneer de belasting groter is dan de zonne-energie plus batterij, dekt het elektriciteitsnet de balans naadloos af: één conversiefase, niet twee dozen die over een bus onderhandelen.

's Nachts wordt de batterij ontladen tijdens piekuren en reserveert het EMS een vloer-SOC voor back-up van het elektriciteitsnet. Omdat de lokale controller het schema bijhoudt, stopt een verbroken internetverbinding de veranderende logica niet; het stopt alleen het externe dashboard.

Wat het veiligheidsdossier bevat

Brandbeveiliging bestaat uit aërosol op PACK-niveau en weer aerosol op kastniveau – twee onafhankelijke fasen gericht op de twee verschillende plaatsen waar een thermische gebeurtenis kan beginnen.

LFP 3.2V/100Ah-cellen zijn voorzien van CE en RoHS op pakketniveau, en de volledige uitrusting wordt geleverd met UN38.3- en MSDS-documentatie voor douane en verzekering.

Intelligente luchtkoeling houdt de vijf packs binnen een smal temperatuurbereik; de ventilatorcurve volgt de celtemperatuur in plaats van de hele dag op volle snelheid te draaien.

IP54-behuizing is geschikt voor luifelposities buiten en overdekte technische ruimtes; het elektriciteitscompartiment is gescheiden van het batterijcompartiment in de kast.

De levensduur van de cyclus wordt aangegeven op >6000 keer bij 0,5 °C en 25 °C met een energieretentie van ten minste 80%. Eén volledige cyclus per werkdag betekent grofweg twintig jaar voordat de drempel wordt bereikt.

Omgevingsvenster is 0°C tot +50°C met een luchtvochtigheid van 0-95% en een hoogte van 2000 m (hierboven gereduceerd); de meeste onverwarmde technische ruimtes bevinden zich erin.

Hoe de kast van 850 kg in Yueqing wordt gebouwd

1. Celinname – binnenkomende LFP-cellen worden batchgewijs bemonsterd op capaciteit en interne weerstand voordat met de montage van de pakketten wordt begonnen.

2. Assemblage van pakketten — 102,4V/10,24kWh-pakketten worden gelast, bedraad en op isolatie getest terwijl het BMS-pakket is gemonteerd.

3. Fabricage van kasten – staalplaat wordt CNC-gesneden, gebogen en gelast, vervolgens voorbehandeld en gepoedercoat op dezelfde lijn die wordt gebruikt voor de laadproducten.

4. Integratie van omvormers – de PV-fase, de DC-fase van de batterij en de AC-terminals zijn met de lokale controller aangesloten op één bus.

5. Brand- en thermische uitrusting: aërosolgeneratoren, luchtkanalen en temperatuursensoren worden geïnstalleerd en functioneel gecontroleerd.

6. Inbedrijfstelling — elke kast voltooit een volledige laad- en ontladingscyclus van 0,5 C, waarbij de spanning en temperatuur op pakketniveau worden geregistreerd.

7. Rastersimulatie — overgangen binnen en buiten het elektriciteitsnet worden vóór de release geverifieerd aan de hand van een programmeerbare AC-bron.

8. Inpakken – de kast wordt met schokindicatoren op een versterkte pallet vastgeschroefd, ingepakt en voorbereid voor het laden in containers.

Plukken tussen 20, 30 en 50kW

Zorg ervoor dat het model overeenkomt met uw worstcase-import, niet met uw gemiddelde. Meet de vraag per half uur die uw factuur daadwerkelijk bepaalt: het 20 kW-model kan tot 20 kW aan belasting van de batterij dragen, het 30 kW-model 30 kW en het 50 kW-model 50 kW. Energie volgt: respectievelijk 51,2, 61,44 en 107 kWh.

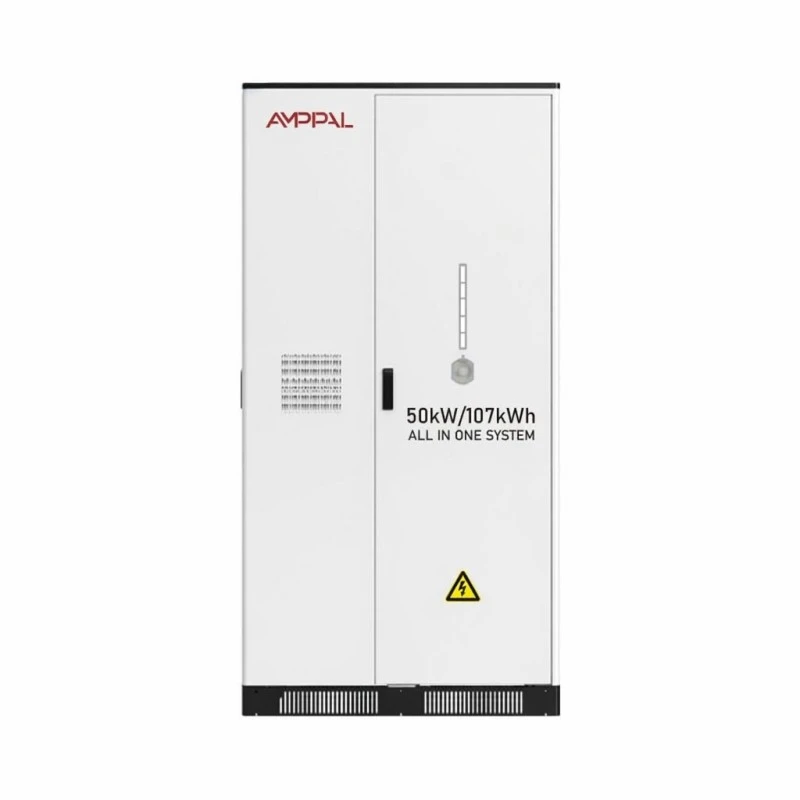

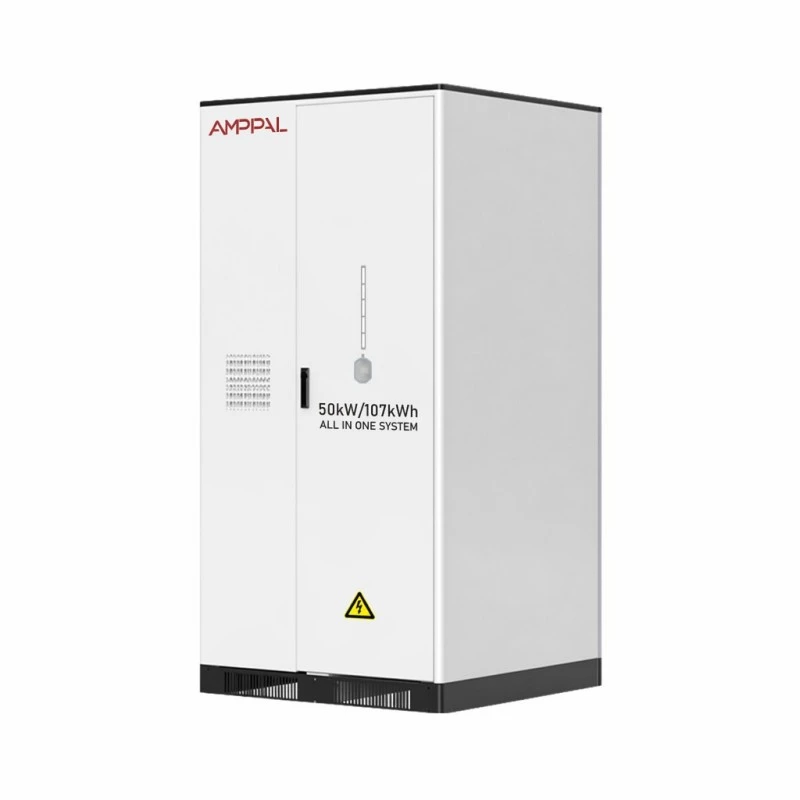

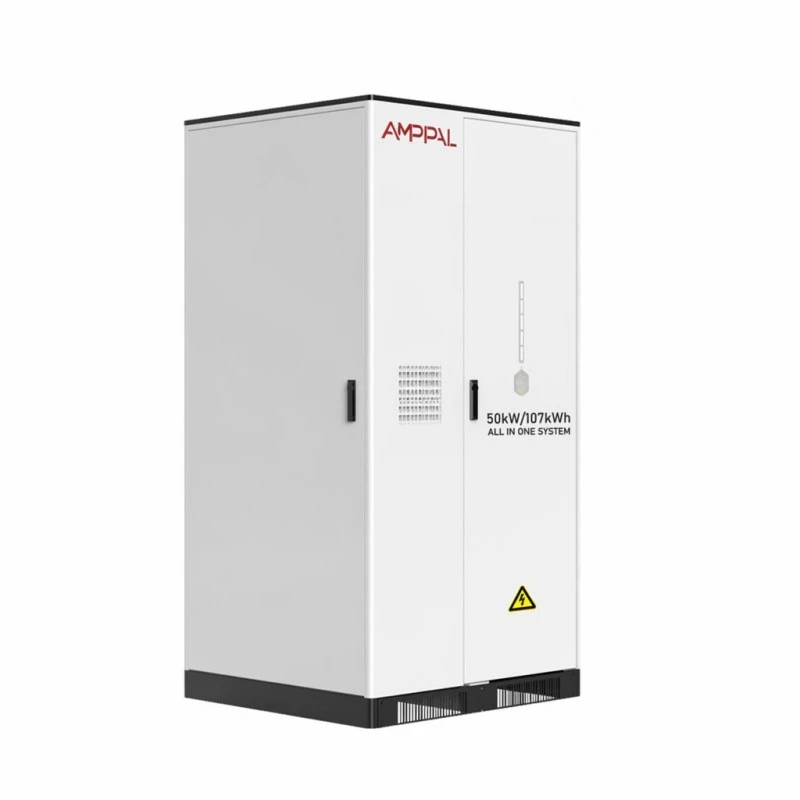

De kast van 50 kW is fysiek anders: 1100*1205*2200 mm en 1200 kg tegen 1000*1106*1640 mm en 850 kg voor de kleinere twee. Controleer dus de deurbreedte, de vloerbelasting en de kraantoegang voordat u een besluit neemt.

Als uw site geen probleem heeft met het importeren van netwerken en geen spreiding van de gebruikstijd, is dit kabinet waarschijnlijk de verkeerde besteding. Het betaalt zich terug via eigen consumptie en tariefverschuiving; zonder deze is een batterij een geparkeerd bezit. Dat vertellen wij u graag voordat wij uw bestelling aannemen.

Vergelijk offertes van leveranciers

Vraag of het opgegeven rendement betrekking heeft op systeemniveau of alleen op omvormerniveau. Die van ons is maximaal 97%, gemeten aan de kastgrens inclusief hulpbelastingen.

Vraag of de brandbeveiliging zowel het verpakkingsniveau als het kastniveau omvat; een offerte met kastaerosol laat alleen de verpakkingen onbeschermd.

Vraag wat het MPPT-invoerplafond is; een '20kW hybride' die slechts 15kW aan PV accepteert, dwingt je om later een tweede omvormer te kopen.

Vraag naar het EMS: kan de lokale controller zonder de cloud draaien? Die van ons wel, wat van belang is in markten met zwakke connectiviteit.

Commerciële voorwaarden: 25-35 werkdagen voor standaardmodellen, vijf jaar garantie op de complete kast, MOQ van één eenheid voor evaluatiebestellingen.

Verzending van een kast uit één stuk

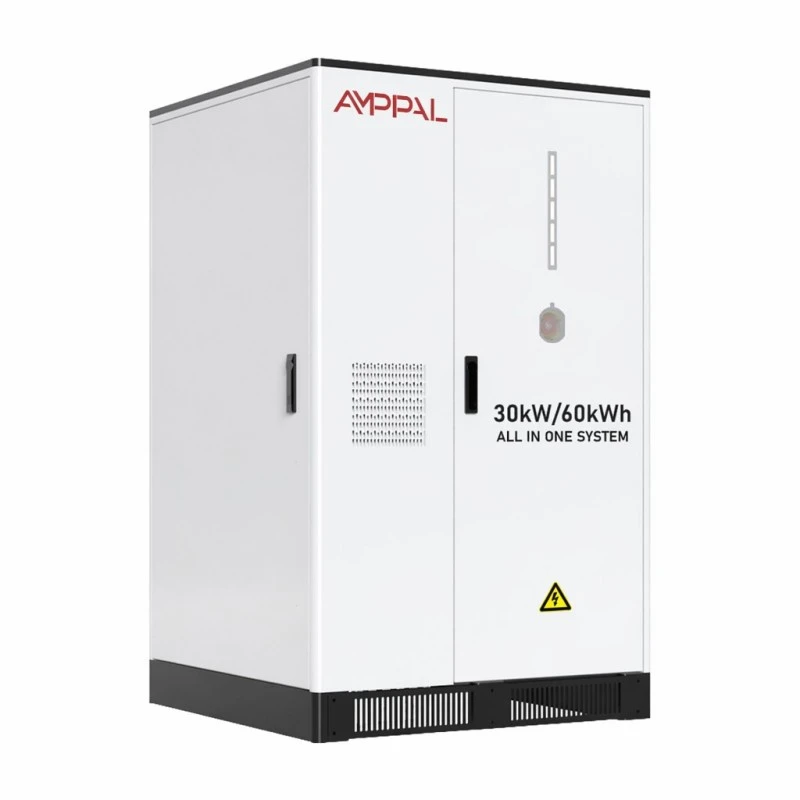

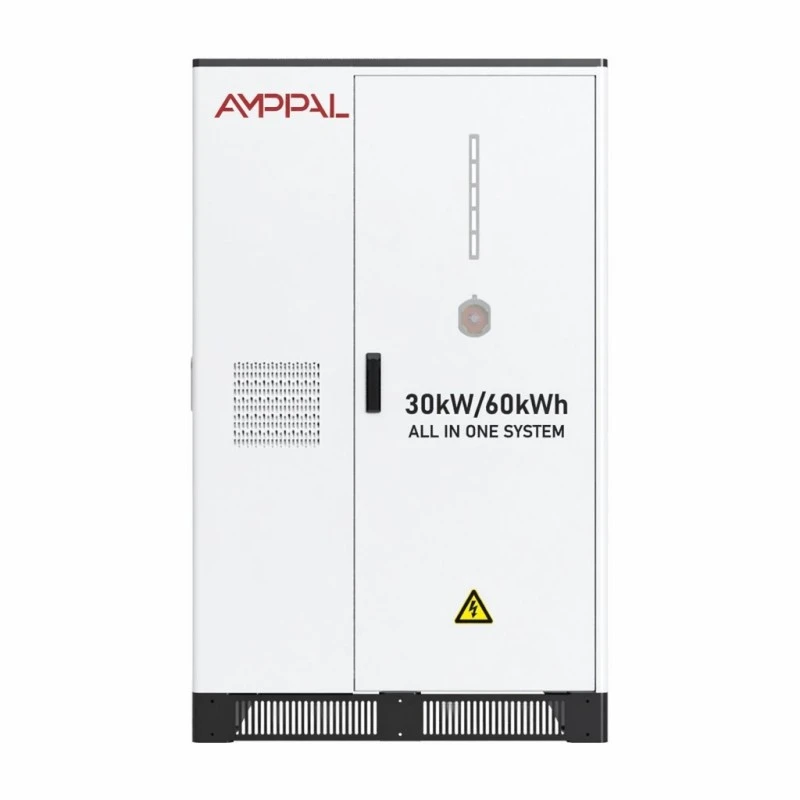

De modellen van 20 kW en 30 kW zijn 1000*1106*1640 mm en wegen 850-950 kg; het 50 kW-model is 1100*1205*2200 mm bij 1200 kg. Elk wordt verzonden op een versterkte stalen pallet met vorkheftruckzakken, klaar voor een laadlift op de bestemming.

Eén eenheid neemt grofweg een derde van een container van 20 voet in beslag; twee passen comfortabel met versteviging. Omdat de batterij is geïnstalleerd, is de zending geclassificeerd als UN3480 gevaarlijke goederen. We stellen het UN38.3-rapport en MSDS op, en u moet ongeveer een extra week reserveren voor het boeken van gevaarlijke goederen in de haven.

Voorwaarden zijn standaard FOB Ningbo of Shanghai, CIF op aanvraag beschikbaar. Voor luchtvracht met één eenheid maken het gewicht en de batterijklasse het oneconomisch; zee- of landvracht is de praktische route.

Garantie, degradatie en pakketwissels

Vijf jaar garantie op de volledige kast – packs, invertertrap, thermische ventilatoren en de lokale controller – niet alleen op de batterij.

De capaciteit zal gegarandeerd ten minste 80% van de nominale energie vasthouden gedurende de eerste vijf jaar onder normale 0,5C-cycli; verdergaande degradatie valt onder dezelfde voorwaarden.

Packs zijn uitwisselbare modules: een defect pack wordt binnen enkele uren gewisseld zonder dat de hele kast wordt geretourneerd, en het BMS wordt automatisch opnieuw in evenwicht gebracht bij het opnieuw opstarten.

Het jaarlijkse onderhoud omvat filterreiniging, controle van het aansluitkoppel, ventilatorinspectie en een capaciteitsverificatie; onze diagnose op afstand kan als eerste een zwak pakket signaleren.

Reservepakketten en besturingskaarten zijn op voorraad en worden binnen 5-7 werkdagen verzonden; verlengde garantie tot acht of tien jaar wordt bij bestelling geprijsd.

Installatiefouten die we herhaaldelijk zien

Fout: ervan uitgaande dat de 380V-uitgang eenfasige apparatuur rechtstreeks voedt. Rechts: de kast is driefasig; verdeel de belasting over L1/L2/L3 en houd de nulleider verbonden volgens lokale code.

Fout: montage op een houten vloer of dunne dekvloer. Rechts: het gewicht van 850-1200 kg heeft een betonnen pad of versterkte vloer nodig die geschikt is voor puntbelasting.

Fout: het uitvoeren van PV-reeksen met gemengde oriëntaties in één tracker, waarbij volledige output wordt verwacht. Rechts: gebruik de 4-weg MPPT-configuratie en wijs elke azimut zijn eigen tracker toe.

Fout: de batterij bewaren onder -20°C of opladen boven +50°C. Rechts: respecteer de opslagtemperatuur van -20°C tot +60°C en de bedrijfsvochtigheid van 0-95%RH.

Fout: de onderste kabelingang in water of vuil begraven. Rechts: houd de plint vrij – AC-onderinvoer (3L+N+PE) gaat ervan uit dat het wartelgebied toegankelijk blijft.

Wat installateurs en eigenaren melden

Een kledingwerkplaats in Dhaka, Bangladesh, plaatste begin 2025 een model van 30 kW achter een dak van 40 kWp. De eigenaar meldde dat het aantal dieselgeneratoruren daalde van dagelijks naar enkele per maand, en de installateur merkte op dat de geïntegreerde MPPT hen een week aan inbedrijfstelling bespaarde vergeleken met afzonderlijke apparatuur – hoewel ze wensten dat de WiFi-antenne een langere kabel had voor hun magazijn met metalen dak.

Een supermarktexploitant in Sofia, Bulgarije exploiteert een eenheid van 20 kW tegen een dag-nachttarief. Hun facility manager bevestigde dat het kabinet ongeveer een derde van de maandelijkse elektriciteitsdelta betaalt, en voegde er een klacht aan toe: de ventilator is hoorbaar in de aangrenzende opslagruimte, dus hebben ze deze naar het laadperron verplaatst.

Een mijnbouwdepot in Lima, Peru kocht het 50 kW-model voor back-up na herhaalde netonderbrekingen. Hun elektrotechnisch ingenieur prees de overdrachtssnelheid binnen en buiten het elektriciteitsnet, maar vroeg om een ​​luider lokaal alarm; alleen al de paneel-LED was gemakkelijk te missen tijdens een nachtdienst.

Veelgestelde vragen

Vraag: Kan het puur via zonne-energie worden opgeladen zonder elektriciteitsnet?

A: Ja, in off-grid-modus; de MPPT stuurt PV naar de batterij en de belasting, waarbij het elektriciteitsnet alleen als back-up dient.

Vraag: Hoeveel dak voor het 20 kW-model?

A: Ongeveer 4 kWp per 20 m² goed dak, dus 26 kW aan PV-input is ongeveer 130 m² aan panelen.

Vraag: Wat gebeurt er tijdens een stroomstoring?

A: De kast schakelt automatisch over naar de off-grid-modus; de reserve-SOC die u in het EMS instelt, bepaalt hoe lang het gebouw in bedrijf is.

Vraag: Hoe lang gaan de pakketten mee?

A: Meer dan 6000 cycli bij 0,5 °C en 25 °C tot 80% retentie – ongeveer twintig jaar bij één cyclus per werkdag, minder als er harder wordt gefietst.

Vraag: Kan de omvormer afzonderlijk worden vervangen?

A: Ja, de invertertrap en -pakketten zijn onafhankelijke modules, die kunnen worden onderhouden zonder dat de kast naar de fabriek moet worden teruggestuurd.

Vraag: Wat is de retourefficiëntie?

A: Maximaal 97% op kastniveau met 90% ontladingsdiepte – de 10% DOD-reserve verlengt ook de levensduur van de cyclus.

Vraag: Hebben we een batterijruimte nodig?

A: Nee. IP54 en de interne brandbestrijding maken installatie in de technische ruimte of overdekte buiteninstallatie op een betonnen ondergrond mogelijk.

Vraag: Wat is de doorlooptijd?

A: 25-35 werkdagen voor standaard 20/30/50 kW-modellen; aangepaste spanningen voegen tijd toe.
