130 kW industrieel batterij-energieopslagsysteem voor fabrieksenergiebeheer

Waar dit systeem voor is

Op de meeste commerciële elektriciteitsrekeningen zijn twee afzonderlijke kosten van toepassing: de energie die u verbruikt, en een vraagvergoeding die wordt bepaald op basis van het hoogste halfuur dat u in de factureringsperiode hebt verbruikt. Eén slechte middag in juli kan de vraagprijs voor de hele maand bepalen. Dat is het probleem dat dit 130 kW industriële batterij-energieopslagsysteem voor fabrieksenergiebeheer is gebouwd om op te lossen.

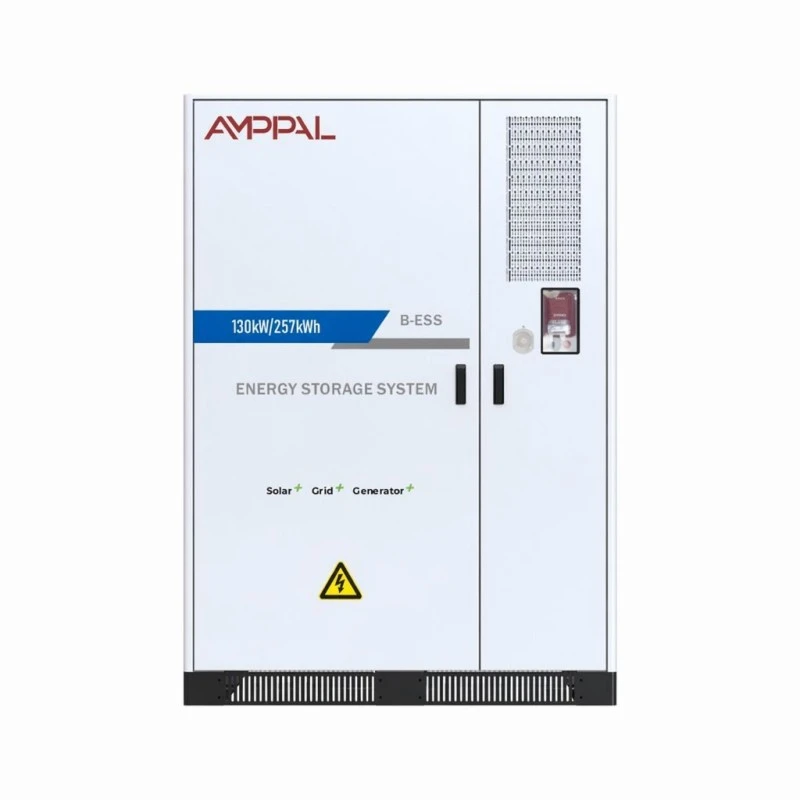

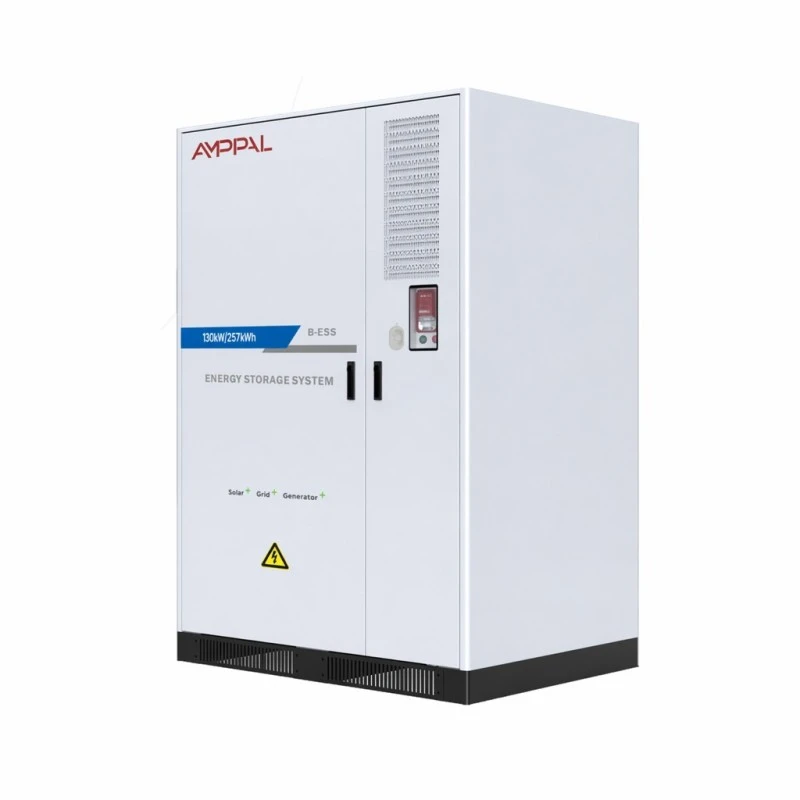

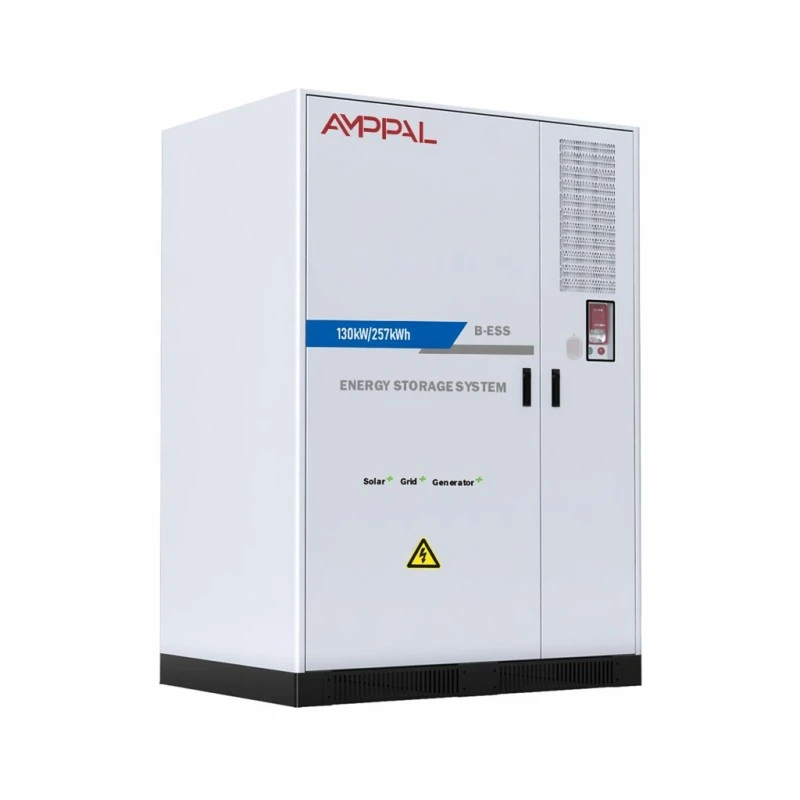

De AF 130kW/257kWh-kast laadt op wanneer de tarieven laag zijn of uw zonnepanelen overtollig produceren, en ontlaadt vervolgens in het gebouw wanneer de belasting uw vraagplafond nadert. Bij 0,5°C kan hij ongeveer twee uur lang 130 kW leveren – lang genoeg om een ​​typisch industrieel piekvenster te dekken.

Het werkt zowel on-grid als off-grid, zodat u met dezelfde asset ook verzekerd bent tijdens een storing. Voor locaties waar een stroomstoring de productie stopzet, rechtvaardigt die tweede functie op zichzelf vaak de aankoop.

Specificatiekeuzes die de terugverdientijd beïnvloeden

LFP 3,2V/314Ah-cellen in een 1P256S-string: grootformaatcellen betekenen minder verbindingen, en minder verbindingen betekenen minder storingspunten gedurende een levensduur van acht jaar.

>8000 cycli bij 0,5C en 25°C met 80% energiebehoud: bij één cyclus per werkdag is dat ruim twintig jaar nominale levensduur, dus fietsen is zelden de beperkende factor.

THDi minder dan 3% bij nominaal vermogen: de andere apparatuur van uw gebouw betaalt geen harmonische boete voor het hosten van de batterij.

De arbeidsfactor is instelbaar over het volledige bereik van -1 tot 1, waardoor het systeem de arbeidsfactor van de locatie kan corrigeren terwijl deze inactief is, in plaats van als een dode asset te blijven staan.

Dubbele brandbeveiliging – aerosol plus perfluorhexanon – op zowel PACK- als kastniveau. Verzekeraars vragen steeds vaker om tweetrapsonderdrukking op commerciële installaties.

Intelligente airconditioning in plaats van passieve koeling: de celtemperatuur blijft over de hele string gelijk, wat feitelijk bepaalt of je 8000 cycli haalt.

Technische specificaties

Sites waar de cijfers werken

Productiefabrieken met zware motorstarts: vraaglasten die worden veroorzaakt door korte pieken vormen het duidelijkste terugverdienscenario voor opslag.

Commerciële gebouwen met hoge HVAC-belasting in de middag: opladen 's nachts tegen goedkoop tarief, ontladen via de koelpiek.

Locaties met bestaande zonne-energie- en exportbeperkingen op daken: slaan overtollige opwekking op in plaats van deze in te perken of te exporteren tegen lage teruglevertarieven.

Faciliteiten die dieselback-up draaien: het EMS coördineert PV, batterij en generator, waardoor de bedrijfsuren van de generator en de brandstofuitgaven worden verminderd.

EV-laaddepots: bufferen de netverbinding zodat een reeks laders geen dure upgrade van het aanbod afdwingt.

Hoe Peak Shaving eigenlijk werkt

Het EMS houdt de locatiemeter continu in de gaten. U stelt een vraagdrempel in – doorgaans net onder uw gecontracteerde capaciteit – en het systeem ontlaadt wanneer de gemeten belasting deze anders zou overschrijden. De respons is snel genoeg om motorstarts en vergelijkbare korte pieken op te vangen.

Het opladen is eerder gepland dan opportunistisch. De controller kijkt naar uw tariefkalender en vult de batterij bij tijdens de daluren, of eerder als de PV-generator meer opwekt dan het gebouw verbruikt.

In de off-grid-modus schakelt de optionele STS de locatie over op batterijvoeding wanneer het elektriciteitsnet uitvalt. De standaardcapaciteit bedraagt ​​240-500 kW, waarbij grotere eenheden beschikbaar zijn, en de overdracht is snel genoeg zodat IT-apparatuur en besturingssystemen actief blijven in plaats van opnieuw op te starten.

Veiligheidstechniek en certificering

Batterijpakketten zijn CE- en RoHS-gecertificeerd; het complete systeem is voorzien van UN38.3- en MSDS-documentatie voor verzending en goedkeuring ter plaatse.

Brandbestrijding in twee fasen: aerosol werkt op pakketniveau, terwijl perfluorhexanon het kastvolume beschermt en de twee verschillende faalschalen aanpakt.

IP54-behuizing waarbij het elektrische compartiment gescheiden is van het batterijcompartiment, zodat een thermische gebeurtenis in de ene zich niet via de andere voortplant.

Elk pakket wordt vóór montage op capaciteit beoordeeld en op de interne weerstand afgestemd. Niet-overeenkomende cellen in een string uit de 256-serie zijn de klassieke oorzaak van voortijdig capaciteitsverlies.

Isolatie- en diëlektrische tests worden uitgevoerd op 100% van de geassembleerde systemen, waarbij de resultaten worden geregistreerd aan de hand van het serienummer.

Het werkingsbereik is geverifieerd bij 0°C tot +50°C en een luchtvochtigheid tot 95% zonder condensatie.

Bouwsequentie in onze fabriek in Yueqing

1. Celinname – elke batch wordt bemonsterd op capaciteit en interne weerstand tegen de door de leverancier aangegeven waarden.

2. Celbeoordeling en matching – cellen worden zo gesorteerd dat elke string is opgebouwd uit een smalle prestatieband.

3. PACK-assemblage – raillassen, BMS-bedrading en isolatietesten op pakketniveau.

4. Fabricage van kasten: plaatstaal wordt gesneden, gevormd en gelast, vervolgens voorbehandeld en gepoedercoat.

5. Integratie — packs, PCS, airconditioning, brandbestrijding en EMS geïnstalleerd en aangesloten op de kast.

6. Inbedrijfstellingstest — volledig opladen en ontladen bij 0,5 °C met registratie van temperatuur en spanning op celniveau.

7. Netsimulatie — overdracht op en buiten het net, geverifieerd aan de hand van een programmeerbare AC-bron.

8. Verpakking: kast bevestigd op een versterkte pallet, schokindicatoren aangebracht, en vervolgens in kratten gezet voor zeevracht.

Is 130 kW/257 kWh de juiste maat?

De maatvoering volgt uw belastingsprofiel, niet uw gebouwoppervlak. Verzamel twaalf maanden aan metergegevens van een half uur en kijk naar de vorm van uw pieken: hoe hoog boven de basislijn, en voor hoe lang. Een systeem van 130 kW/257 kWh dekt pieken tot 130 kW op, die maximaal ongeveer twee uur kunnen duren.

Als je pieken korter maar hoger zijn – zeg 250 kW gedurende twintig minuten – heb je meer vermogen en minder energie nodig en past een andere configuratie beter. Als ze de hele dag actief zijn, wordt dit systeem vroeg ontladen en bent u 's middags blootgesteld.

Wees ook eerlijk over het tarief. Wanneer de vraagkosten laag of afwezig zijn, loont peak shaving alleen zelden binnen een redelijke termijn terug. In dat geval moet de business case afkomstig zijn van de back-upwaarde of het zelfverbruik van zonne-energie, en dat willen we liever vaststellen voordat u zich vastlegt.

Wat te vergelijken met andere leveranciers

Vraag naar de levensduur van de cyclus bij 0,5°C en vermeld de retentiedrempel. Een cycluscijfer zonder temperatuur, snelheid en retentiepercentage is zinloos.

Vraag welke brandbeveiliging er is inbegrepen op pakketniveau, niet alleen op kastniveau. Veel citaten hebben betrekking op slechts één.

Vraag of het aangegeven rendement alleen op systeemniveau retour is of alleen op DC-zijde. Die van ons is maximaal 88% bij 0,5°C, gemeten over het volledige systeem.

Vraag naar EMS-integratie met bestaande PV-omvormers en -generatoren; het achteraf inbouwen van een incompatibel EMS kost meer dan de controller zelf.

Commerciële voorwaarden: productie 25-35 werkdagen voor standaardconfiguraties, 5 jaar garantie, met uitgebreide dekking beschikbaar op bestelling.

Verzending van een kast van 2800 kg

De kast meet 1550 × 1268,5 × 2185 mm en weegt 2800 kg, zodat hij als één geheel wordt verzonden op een versterkte pallet met stalen frame en hefpunten die toegankelijk zijn voor een vorkheftruck of kraan.

Er passen twee kasten in een 20 voet container; vijf tot zes passen in een kubus van 12 meter hoog, afhankelijk van de versteviging. Batterijen zijn geclassificeerd als UN3480-gevaarlijke goederen voor zeevracht. Wij verzorgen de aangifte, en het UN38.3-testrapport en MSDS worden samen met het papierwerk verzonden.

Voorwaarden zijn FOB Ningbo of Shanghai, met CIF beschikbaar. Luchtvracht is bij dit gewicht en deze classificatie niet praktisch. Houd rekening met extra tijd voor het boeken van gevaarlijke goederen, waardoor het vaarschema doorgaans een week langer wordt dan voor stukgoed.

Garantie en langdurige service

Vijf jaar garantie op accupakketten, PCS, EMS, thermisch beheer en brandbestrijding als compleet systeem.

Bewaking op afstand via CAN, Ethernet of RS485, met optioneel 4G. We kunnen gegevens op celniveau lezen en een zwakke module identificeren voordat deze de systeemcapaciteit beïnvloedt.

Jaarlijks onderhoudsbezoek aanbevolen: vervanging van het luchtfilter, inspectie van de brandbestrijding, controle van het aansluitkoppel en verificatie van de capaciteit.

Vervangingspakketten worden op voorraad gehouden en worden binnen 5-7 werkdagen verzonden; een enkel defect pakket kan worden verwisseld zonder de hele kast offline te halen.

Verlengde garantie tot acht of tien jaar is beschikbaar op het moment van bestelling, geprijsd op basis van uw verwachte fietsprofiel.

Installatie- en bedieningsfouten

Fout: de kast zonder speling tegen een muur plaatsen. Rechts: volg de ventilatieafstanden in de handleiding. Luchtgekoelde systemen stoten warmte af aan de omringende lucht en hebben daarvoor ruimte nodig.

Fout: de vraagdrempel instellen op basis van een factuur van één maand. Rechts: gebruik twaalf maanden intervalgegevens. Seizoenspieken zijn de factoren die exploitanten hinderen.

Fout: ervan uitgaande dat de batterij tijdens een storing de hele locatie bedekt. Juist: bepaal bewust uw kritische belastingscircuit. 130 kW is aanzienlijk, maar niet onbeperkt.

Fout: de jaarlijkse filterwissel overslaan om kosten te besparen. Rechts: een beperkte luchtstroom verhoogt de celtemperatuur, en een verhoogde temperatuur is de snelste route naar capaciteitsverlies.

Fout: installeren waar overstromingsrisico bestaat. Rechts: IP54 beschermt tegen stof en spatten, niet tegen stilstaand water. Verhoog de plint als de locatie een geschiedenis van overstromingen kent.

Wat operators melden

Een textielfabriek in Bursa, Turkije, heeft begin 2025 een van deze systemen in gebruik genomen om de vraagkosten van het starten van weefgetouwmotoren te beheren. Hun elektrotechnisch ingenieur rapporteerde dat de vraagpiek in de eerste volledige factureringsmaand met ongeveer 90 kW daalde, en merkte op dat het EMS een paar weken nodig had om af te stemmen voordat de drempel correct was ingesteld voor hun belastingspatroon.

Een exploitant van koelopslag in Nairobi kocht het systeem voornamelijk voor back-up en niet voor piekreductie. Hun feedback was praktisch: netstoringen die voorheen betekenden dat een generator binnen enkele minuten moest worden gestart, gaan nu onopgemerkt voorbij, hoewel ze ons wel vroegen om de lage SOC-alarmdrempel naar boven aan te passen na een lange storing.

Een commerciële verhuurder in Kazachstan die twee kasten in een kantorencomplex heeft staan, gaf commentaar op het geluid van de airconditioning – hoorbaar in een aangrenzende parkeergarage, wat ze niet hadden verwacht. We hebben een aanbevolen akoestische schermindeling geleverd in plaats van de unit aan te passen.

Veelgestelde vragen

Vraag: Hoe lang kan het 130 kW leveren?

A: Ongeveer twee uur na volledig opladen bij 0,5 C, wat 257 kWh oplevert die bruikbaar is bij de aangegeven ontladingsdiepte.

Vraag: Werkt het zonder het raster?

A: Ja, in off-grid-modus met de optionele STS. Standaard overdrachtscapaciteit is 240-500 kW; groter is klantgericht.

Vraag: Wat is de echte retourefficiëntie?

A: Maximaal 88% bij 0,5C gemeten op systeemniveau, inclusief conversie- en hulpbelastingen.

Vraag: Kan het rechtstreeks via zonne-energie worden opgeladen?

A: Ja, via het EMS, dat PV, batterij, elektriciteitsnet en generator coördineert.

Vraag: Hoe lang gaan de batterijen mee?

A: Meer dan 8000 cycli bij 0,5C en 25°C met minimaal 80% retentie. Hogere omgevingstemperaturen verkorten dit.

Vraag: Welke certificeringen heeft het?

A: CE en RoHS op pakketniveau, UN38.3 en MSDS voor de volledige uitrusting.

Vraag: Welk onderhoud heeft het nodig?

A: Jaarlijkse filtervervanging, brandbestrijdingscontrole, koppelverificatie en een capaciteitstest. Ongeveer een halve dag per kabinet.

Vraag: Wat is de doorlooptijd?

A: 25-35 werkdagen voor standaardconfiguraties; aangepaste EMS-integratie of niet-standaard spanningen duren langer.
