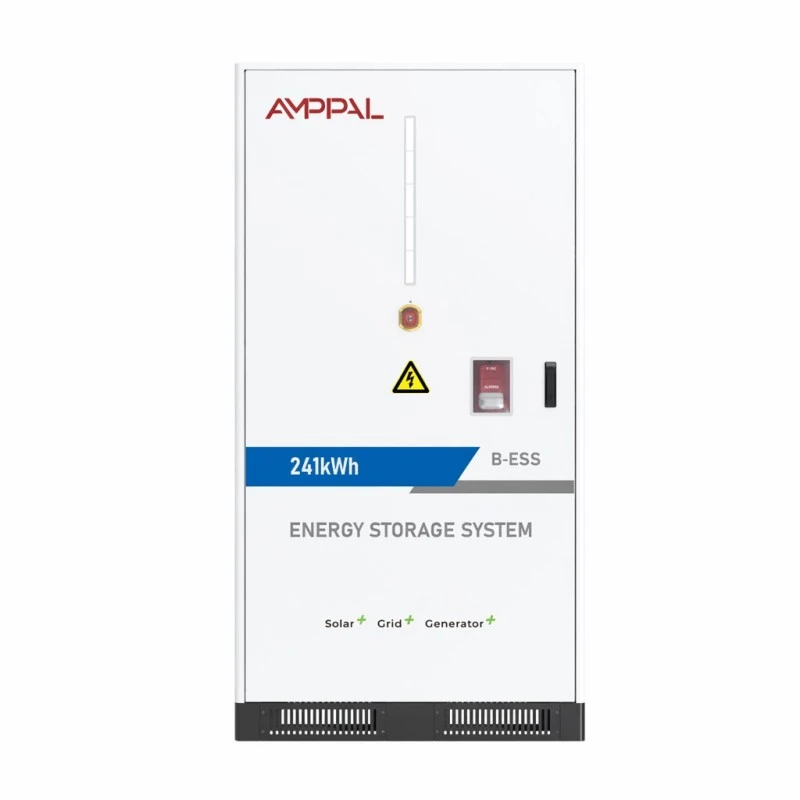

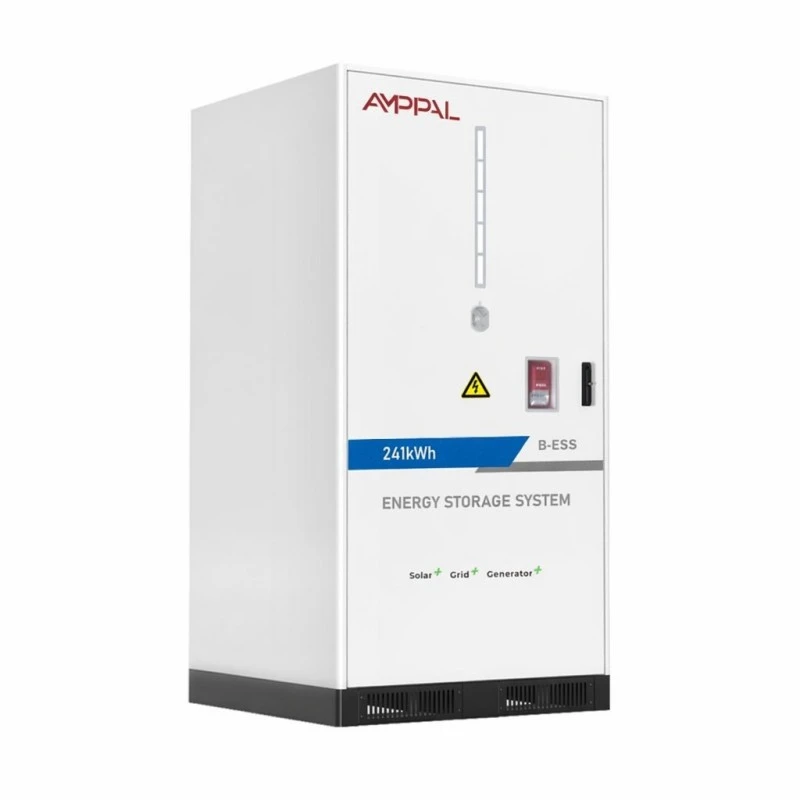

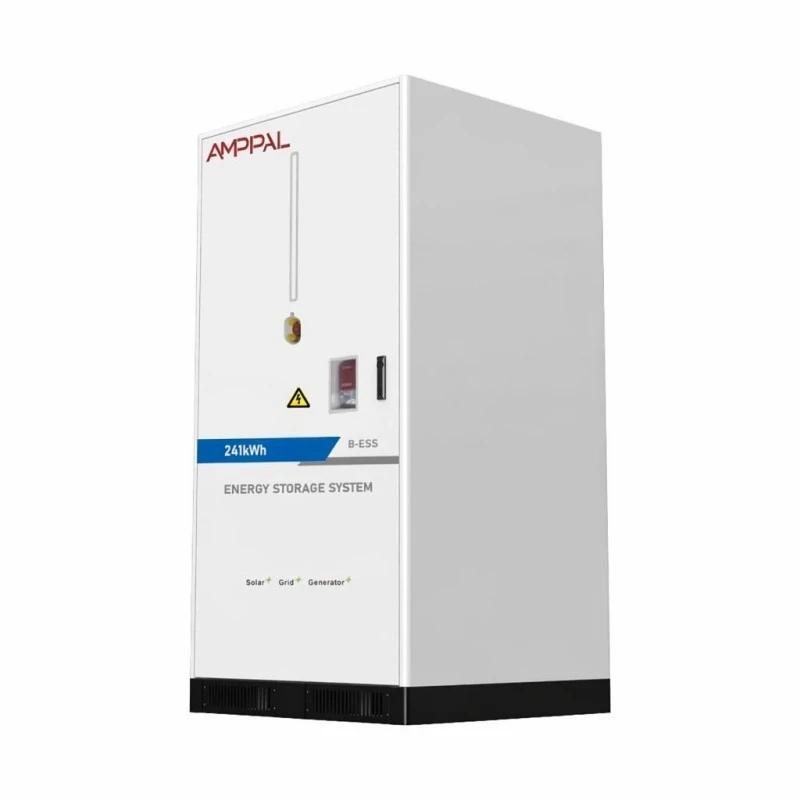

225 kWh / 241 kWh modulair batterij-energieopslagsysteem voor commerciële microgrids

Een batterijcluster is geen opslagsysteem

Dit modulaire batterij-energieopslagsysteem van 225 kWh/241 kWh voor commerciële microgrids wordt geleverd zonder ingebouwde omvormer. Geen EMS-scherm, geen netterminals - het is het batterijcluster aan de gelijkstroomzijde, en die afwezigheid is precies waarom integrators het kopen.

Een systeemintegrator of EPC heeft vaak de voorkeur voor een PCS-merk, een fabrieksbrede EMS of een containerproject waarbij de fase van de stroomconversie al is gecontracteerd. Het kopen van een batterij met een ingebouwde omvormer betekent het kopen van een tweede omvormer die je niet kunt gebruiken, en betalen voor integratiewerk dat de fabriek al heeft gedaan.

De clusters van 225 kWh en 241 kWh beschikken over een schone DC-interface via CAN, Ethernet of RS485, waardoor u het opslagmiddel kunt aansluiten op uw eigen stroomconversie en controlestack. Jij behoudt de architectuur; wij leveren de energie.

De twee configuraties en wat ze matchen

225 kWh bij 1P224S met een nominale spanning van 716,8 VDC en een bedrijfsvenster van 604~806 VDC; 241 kWh bij 1P240S met 768 VDC nominaal en 672~864 VDC.

Beide gebruiken LFP 3,2V/314Ah-cellen in 51,2V/314Ah-pakketten - 14 pakketten voor het cluster van 225 kWh, 15 voor de 241 kWh - en beide leveren een standaardstroom van 150 A bij 0,5 CP.

Het 604~806VDC-venster is geschikt voor PCS-platforms die rond een 600-800V DC-bus zijn gebouwd; het 672~864VDC-venster past bij de 750-900V-klasse - match voordat u het project prijsgeeft.

Het maximale rendement is 88% bij 0,5 °C gedurende één keer opladen en één keer ontladen, inclusief hulpapparatuur. Uw retourmodel gebruikt dus een echt systeemnummer.

De levensduur van de cyclus wordt meer dan 8000 keer vermeld bij 0,5 °C en 25 °C met een energieretentie van ten minste 80% - het aantal dat uw terugverdienmodel nodig heeft, met de daaraan verbonden voorwaarden.

Intelligente luchtgekoelde airconditioning, aerosol plus perfluorhexanon brandbeveiliging, IP54, en 2050 kg in een kast van 1095*1210*2120 mm op beide varianten.

Technische specificaties

Wie koopt een kale cluster

Integrators met een bestaande PCS-lijn: het cluster voegt opslag toe aan hun catalogus zonder een tweede omvormer-SKU om op te slaan en te ondersteunen.

EPC's die één batterijpartner standaardiseren op verschillende locaties - dezelfde kast van 2050 kg, dezelfde communicatie-interface, overal dezelfde lijst met reserveonderdelen.

Projecten waarbij PV-installaties worden omgebouwd naar DC-gekoppelde opslag, waarbij het cluster op de DC-bus van de bestaande omvormer zit en de oude omvormer zijn rol behoudt.

Containerprojecten waarbij het PCS afzonderlijk door de klant wordt aangeschaft en de batterij moet aankomen als een in de fabriek geteste, onafhankelijk gecertificeerde eenheid.

Back-upconstructies voor mijnbouw- en industriële locaties waar de besturingsarchitectuur bedrijfseigen is en er alleen een DC-component in past.

Matchen en stapelen met uw PCS

De eerste controle is spanning. Het werkingsvenster van het cluster - 604~806VDC of 672~864VDC afhankelijk van het model - moet binnen het DC-ingangsbereik van het PCS liggen met een marge aan beide uiteinden, omdat de batterij het volledige venster aflegt tussen leeg en volledig opgeladen.

De tweede controle is de handdruk. Het cluster spreekt standaard CAN, Ethernet en RS485 met optioneel 4G voor service op afstand; uw EMS spreekt een van deze of krijgt een protocolgateway. We publiceren de registerkaart met het documentatiepakket, zodat uw regelingenieur SOC, stroomlimieten en beveiligingsalarmen in kaart kan brengen zonder fabrieksoproep.

De capaciteit groeit door clusters toe te voegen, niet door het opnieuw in rekken te plaatsen. Een tweede cluster van 241 kWh van hetzelfde model wordt parallel aangesloten op dezelfde DC-bus (aangepaste nominale spanning is de voorwaarde) en het EMS van de locatie voegt ze samen als twee DC-bronnen. De stroom blijft beperkt door de PCS; energieweegschalen in stappen van 225 of 241 kWh.

Het veiligheids- en certificeringsdossier

Brandbeveiliging bestaat uit twee fasen: aerosol op pakketniveau, perfluorhexanon voor het kastvolume - de configuratie die verzekeraars nu verwachten van commerciële batterijen.

PACK's zijn voorzien van CE en RoHS; de apparatuur wordt geleverd met UN38.3 en MSDS, de documentatie die de douane en locatieverzekeraars willen zien.

IP54-behuizing met DC-ingang aan de onderkant, waardoor het gebied voor de elektrische wartel wordt gescheiden van het verpakkingscompartiment in de kast.

Intelligente luchtgekoelde airconditioning houdt de 14-15 pakketten binnen een strak temperatuurbereik; de controller moduleert de ventilatoren op basis van de celtemperatuur.

Het bedrijfsbereik is 0°C tot +50°C, 0-95% RV zonder condensatie, 2000m hoogte met derating hierboven - bevestig dat uw locatie zich daarbinnen bevindt voordat u ondertekent.

Elk cluster voltooit een volledige 0,5CP-fabriekscyclustest met logboekregistratie op pakketniveau, en het acceptatierapport wordt met de unit meegeleverd.

Hoe het cluster wordt samengesteld in Yueqing

1. Celinname — 314Ah LFP-cellen worden bemonsterd op capaciteit en interne weerstand voordat de bouw begint.

2. Assemblage van pakketten — 51,2V/314Ah-pakketten worden gelast, bedraad en voorzien van pakket-BMS, waarna ze op isolatie worden getest.

3. Kastfabricage – plaatstaal wordt CNC-gesneden, gebogen, gelast en gepoedercoat met corrosiebescherming.

4. Rekken: pakketten worden geïnstalleerd in de 1P224S- of 1P240S-string, waarbij de DC-bus wordt aangedraaid en gecontroleerd.

5. Thermische en branduitrusting – airconditioning, leidingen, aërosolgeneratoren en perfluorhexanonsysteem geïnstalleerd en getest.

6. Besturingsbedrading: de clustercontroller, communicatiegateways en DC-wartel aan de onderkant zijn afgesloten en geverifieerd.

7. Acceptatietest — 0,5CP laden en ontladen met spanning en temperatuur op pakketniveau geregistreerd tegen het serienummer.

8. Inpakken – de kast van 2050 kg is vastgezet op een versterkte pallet, er zijn schokindicatoren aangebracht en in kratten gezet voor vracht.

Welk cluster en hoeveel

Kies eerst het model op basis van uw PCS-spanningsvenster en vervolgens uw energiedoel. Een 750-900V DC-bus verwijst naar het 241 kWh-cluster (672~864VDC); een 600-800V-bus verwijst naar de 225kWh-eenheid (604~806VDC). Het forceren van een spanningsmismatch betekent dat de batterij of de omvormer worden belast, en beide doen afbreuk aan de terugverdientijd.

Tel vervolgens de clusters mee voor het verzendvenster: elk cluster van 225 kWh levert standaard 150 A aan de bus, dus de bruikbare energie in een venster van twee uur is wat het PCS omzet, niet het typeplaatje.

Wees eerlijk over de inkoopvorm. Als uw project nog geen PCS en geen EMS heeft, is een kaal cluster het verkeerde uitgangspunt: een geïntegreerde kast of container uit hetzelfde fabrieksassortiment zal sneller in gebruik worden genomen. Het cluster is bedoeld voor kopers die de rest van de stapel al bezitten.

Vragen voor een clusterofferte

Vraag naar het spanningsvenster, niet alleen naar de nominale waarde. Een cluster met de vermelding '768V' kan nog steeds nutteloos zijn als uw PCS op 850V vastklikt en het pakket wordt opgeladen tot 864V.

Vraag of de comms-registerkaart met het apparaat wordt meegeleverd of pas na een NDA-beoordeling - de onze staat in het documentatiepakket.

Vraag hoe de brandbeveiliging in scène wordt gezet: aerosol en perfluorhexanon zijn hier beide aanwezig; een offerte van één agent wijzigt uw verzekeringsdossier.

Vraag of de cyclusclaim snelheid, temperatuur en retentie vermeldt - '8000 cycli' zonder voorwaarden is geen specificatie.

Commerciële voorwaarden: 25-35 werkdagen voor standaardclusters, vijf jaar garantie, MOQ één eenheid voor prototype-integratiewerk.

Verzending van een cluster van 2050 kg

De kast meet 1095*1210*2120 mm en weegt bij beide varianten 2050 kg, dus hij beweegt op een versterkte pallet met vorkheftruckzakken en hijspunten voor een kraan waar de locatie er een nodig heeft.

Als de batterij is geïnstalleerd, bestaat de zending uit UN3480-gevaarlijke goederen: we stellen het UN38.3-rapport en MSDS op, en u moet ongeveer een week aan DG-boekingsdoorlooptijd bij de herkomst toevoegen.

Voorwaarden zijn FOB Ningbo of Shanghai met CIF op aanvraag. Eén cluster per vrachtwagencompartiment is de praktische lading voor het goederenvervoer over de weg; twee passen in een 20 voet container met schoren als de route dit toelaat.

Service- en capaciteitsverplichting

Vijf jaar garantie op packs, airconditioning, brandsysteem en de clustercontroller als één geleverde eenheid.

Capaciteitsbehoud is gegarandeerd op 80% onder de aangegeven 0,5C-cycli, vergeleken met het fabrieksacceptatielogboek.

Pakketten kunnen in het veld worden verwisseld: een zwak pakket wordt binnen enkele uren vervangen terwijl de rest van de reeks onaangeroerd blijft, en het BMS wordt opnieuw in evenwicht gebracht bij het opnieuw opstarten.

Dankzij diagnose op afstand via CAN/Eth/RS485 (4G optioneel) kunnen onze technici gegevens op pakketniveau lezen en vlagafwijkingen bekijken voordat deze in de energierapporten van de locatie worden weergegeven.

Het jaarlijkse onderhoud omvat filterreiniging, branddrukcontroles, koppelverificatie en een capaciteitsrun; reservepakketten worden binnen 5-7 werkdagen verzonden.

Integratiefouten die we herhaaldelijk zien

Fout: het cluster aansluiten op een PCS waarvan het DC-venster nauwelijks het batterijbereik overlapt. Rechts: controleer of 604~806VDC of 672~864VDC zich in het PCS-venster bevindt, met een marge aan beide uiteinden.

Fout: clusters van 225 kWh en 241 kWh op één bus combineren. Rechts: parallelle eenheden moeten van hetzelfde model zijn, zodat de nominale spanningen samenvallen.

Fout: de DC-wartel aan de onderkant toegankelijk laten voor wegstromend water. Rechts: de wartel bij montage afdichten en de plint vrijhouden.

Fout: ervan uitgaande dat IP54 overal blootstelling aan de buitenlucht betekent. Juist: hij verdraagt ​​stof en spatten, geen stilstaand water. Houd de cluster uit de buurt van overstromingsgevoelige grond.

Fout: de communicatiekaarttest overslaan voordat u de stroom inschakelt. Rechts: voer een CAN/RS485-handshake op bankniveau uit met uw EMS voordat het cluster op de bus wordt aangesloten.

Wat integrators rapporteren

Een systeemintegrator in Dubai combineerde begin 2025 het cluster van 241 kWh met een PCS van 500 kW voor een hotelproject. Hun hoofdingenieur zei dat ze met de CAN-registratiekaart in een middag de EMS-mapping konden voltooien, en dat het fabriekstestrapport de documentbeoordeling door de lokale overheid eenvoudig maakte - hoewel de DC-kabelstaarten korter waren dan gebruikelijk, dus voegden ze een aansluitdoos toe.

Een EPC in Kaapstad, gestandaardiseerd op het 225 kWh-cluster over drie winkellocaties. Hun inkoopleider merkte op dat de identieke kast van 2050 kg en de gemeenschappelijke lijst met reserveonderdelen de logistiek op de locatie vereenvoudigden, terwijl hun inbedrijfstellingspersoneel klaagde dat het servicetoegangspaneel van de airconditioner aan de kant zat die naar de muur was gericht in de indeling van hun voorkeur.

Een mijnbouwaannemer in Medellin, Colombia exploiteert twee clusters van 241 kWh op één DC-bus achter een diesel-hybride systeem. Hun controle-ingenieur bevestigde dat de parallelle configuratie overeenkwam met het SOC zoals geadverteerd, en vroeg om een ​​langere WiFi-antenne-optie zodat de clusterdiagnostiek de controlekamer zonder kabel kon bereiken.

Antwoorden die integrators vragen voordat ze ondertekenen

Vraag: Zijn de PCS inbegrepen?

A: Nee, dit is het batterijcluster aan de gelijkstroomzijde. Het wordt doorgegeven aan uw PCS/EMS via CAN, Ethernet of RS485 (4G optioneel).

Vraag: Met welke PCS-spanningen komt het overeen?

A: Het cluster van 225 kWh beslaat 604 ~ 806 VDC; de 241 kWh omvat 672 ~ 864 VDC. Controleer uw PCS DC-venster met het bereik.

Vraag: Kan ik twee clusters parallel uitvoeren?

A: Ja, clusters van hetzelfde model op dezelfde DC-bus, overeenkomende nominale spanning, verzameld door het EMS van de site.

Vraag: Wat is de standaardstroom?

A: 150 A per cluster bij een snelheid van 0,5 CP; het PCS definieert de kracht, het cluster definieert de energie.

Vraag: Wat is de retourefficiëntie?

A: Maximaal 88% bij 0,5 C gedurende één keer opladen en één keer ontladen, inclusief hulpstukken.

Vraag: Hoe lang gaan de cellen mee?

A: Meer dan 8000 cycli bij 0,5 °C en 25 °C met een retentie van minimaal 80%; hogere omgevingstemperaturen verkorten deze.

Vraag: Werkt het met een EMS van derden?

A: Ja - de registerkaart maakt deel uit van het documentatiepakket, zodat uw technicus kan integreren zonder fabrieksbezoek.

Vraag: Wat is de doorlooptijd?

A: 25-35 werkdagen voor standaardclusters, plus ongeveer een week voor het boeken van gevaarlijke goederen op de plaats van bestemming.
