In de fabriek geïntegreerde opslag voor grootschalige projecten: inzicht in container-energieopslagsystemen op grote schaal

1. Wat er met de vrachtwagen aankomt bij opslagprojecten op containerbasis

Bij conventionele megawattuuropslagprojecten worden de meeste assemblageactiviteiten ter plaatse uitgevoerd. Batterijpakketten worden geleverd op pallets, rackstructuren worden lokaal opgezet, grote hoeveelheden veldbekabeling worden gerouteerd en aangesloten, en een groot deel van het inbedrijfstellingsschema wordt besteed aan het oplossen van bedradingsfouten die tijdens de veldinstallatie zijn ontstaan.Universeel gecontaineriseerd batterij-energieopslagsysteemkeert deze typische projectvolgorde om.

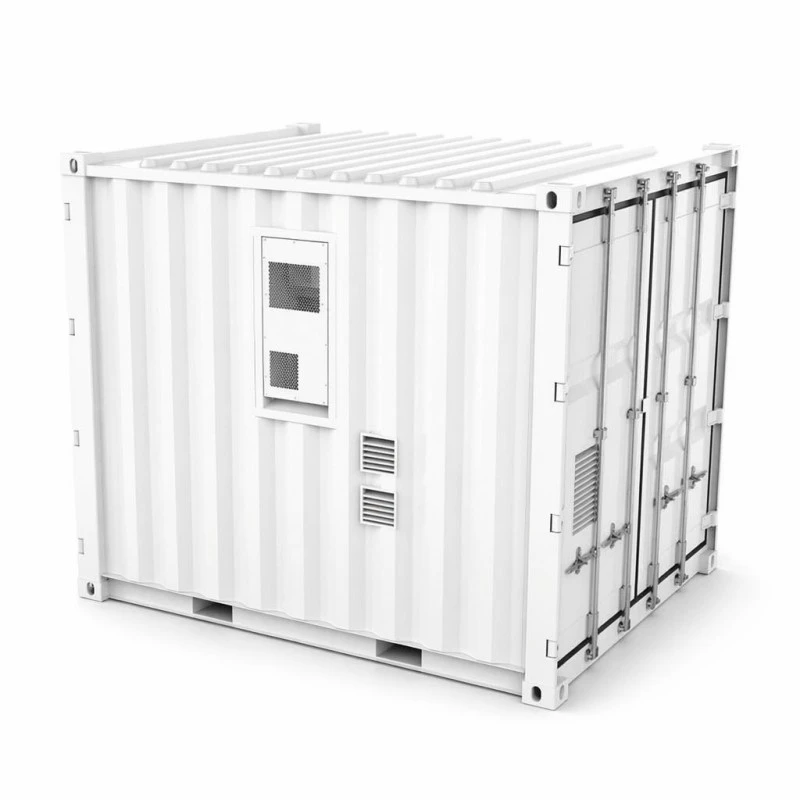

De complete set batterijpakketten, luchtgekoelde thermische circulatiehardware, dubbele brandblussystemen en volledige bewakingsbekabeling zijn volledig geïntegreerd in de fabrieksfaciliteiten in Yueqing. Elk subsysteem ondergaat gecombineerde tests op systeemniveau voordat het wordt verzonden in de behuizing van 3048*2438*2591 millimeter. Eenmaal op het projectterrein afgeleverd, plaatsen de medewerkers van de locatie de container op voorbereide betonnen funderingen, leggen de gelijkstroombekabeling aan de onderkant naar de PCS- en EMS-hardware op de locatie en gaan vervolgens over tot de inbedrijfstellingsactiviteiten. Door assemblage en systeemvalidatie te verschuiven naar fabrieksworkflows, nemen deze kritieke taken niet langer de kritieke tijdlijn van het project in beslag, wat de kernwaarde voorstelt voor het selecteren van een containerachtige oplossing boven discrete, op racks gebaseerde opslagsystemen.

2. Overzicht van twee capaciteitsvarianten en technische kernparameters

Dezelfde fysieke containervoetafdruk ondersteunt twee verschillende energiecapaciteitsconfiguraties, 1060 kWh en 1215 kWh. De civieltechnische projecten, de specificaties van betonblokken en de hijsplannen voor kranen blijven ongewijzigd, ongeacht welke variant wordt geselecteerd, waardoor de voorbereidende werkzaamheden vóór de bouwplaats worden vereenvoudigd. De stringarchitectuur verschilt voor elke configuratie: 48 batterijpakketten implementeren een 4P264S-topologie voor 1060 kWh (nominaal 844,8 VDC), en 55 pakketten implementeren een 5P242S-topologie die 1215 kWh levert (nominaal 774,4 VDC). Beide varianten houden de uitvoer binnen het algemeen aanvaarde 680-950VDC-werkvenster dat compatibel is met de meeste reguliere grootschalige PCS-hardwareplatforms.

De standaard laad- en ontlaadstroom bedraagt ​​200 A voor beide versies en werkt op een snelheid van 0,5 C, waardoor de uitgang aan de DC-zijde wordt afgestemd op de typische architectuurvereisten van projectbussen. De maximale efficiëntie op systeemniveau bereikt 88 procent, gemeten over één volledige laad-ontlaadcyclus, inclusief verbruik van hulpstroom, in plaats van metingen die alleen betrekking hebben op de batterij. De levensduurprestaties overschrijden 8000 cycli onder omgevingsomstandigheden van 0,5 °C en 25 graden Celsius, terwijl een energiecapaciteit van minimaal 80 procent behouden blijft, en de operationele omgevingstemperatuur ligt tussen 0 °C en +50 °C, wat overeenkomt met het thermische beheer van de interne airconditioning van de container.

3. Doelimplementatielocaties voor gecontaineriseerde opslag op nutsschaal

Meerdere praktijkscenario's profiteren van vooraf geïntegreerde batterijopslag op megawattschaal. Industrieparken die last hebben van twee tot vier uur durende avondbelastingspieken kunnen opslagmiddelen gebruiken om consumptiepatronen te veranderen als reactie op tariefkaders voor de gebruikstijd. Voor locaties die afhankelijk zijn van dieselgeneratoren kan een variant van 1060 kWh een gemiddelde industriële belasting aan tijdens typische uitvalperiodes, zonder ingewikkelde brandstoftoevoerlogistiek.

Hernieuwbare energielocaties, waaronder zonneparken en windenergie-installaties, zetten deze containers in om de productie te stabiliseren en de opwekking op te vangen die anders zou worden ingeperkt. Distributienetwerkbeheerders kunnen kostbare upgrades van de hardware van onderstations uitstellen door feeder peak-shaving voor beperkte operationele perioden te implementeren. Afgelegen mijnbouwlocaties en eilandprojecten vormen een andere belangrijke combinatie; speciaal gebouwde batterijruimten op locatie blijken vaak onpraktisch, waardoor in de fabriek gevalideerde containerlevering het meest betrouwbare implementatietraject is. Bij het evalueren van opslaghardware voor deze grootschalige toepassingen,Universeel gecontaineriseerd batterij-energieopslagsysteemlevert een kant-en-klare optie, waardoor uitgebreide systeemmontage op locatie wordt vermeden.

4. Workflow om een ​​geprefabriceerd opslagproject online te brengen

De uitvoering van het project begint met de voorbereiding van de civiele werken. Aannemers bouwen vlakke betonnen funderingen die zijn ontworpen om puntlasten van 9.500 tot 10.500 kilogram aan te kunnen, kabelgoten aan te leggen die naar de containerlocatie leiden en voldoende vrije ruimte te behouden voor de warmteafvoerfuncties van de airconditioning.

Hijswerkzaamheden zijn afhankelijk van standaard containerhardware, inclusief hoekgietstukken. Projectteams huren standaard bevestigingsmateriaal voor de spreidstang, waardoor op maat gemaakte hijsapparatuur niet meer nodig is. Een enkele kraanplaatsingsoperatie positioneert de volledige unit op de voorbereide fundering.

De inbedrijfstelling verloopt na plaatsing in drie verschillende fasen. Technici voltooien de bedrading aan de DC-zijde via kabelwartels aan de onderkant die worden aangesloten op ter plaatse geleverde PCS-hardware. De volgende stap brengt communicatie-handshakes tot stand tussen container-interne monitoringhardware en EMS-platforms op projectniveau, waarbij CAN, Ethernet en RS485 beschikbaar zijn, naast optionele 4G-functionaliteit voor externe toegang. De definitieve acceptatieactiviteiten omvatten functionele tests van beveiligingsrelais, 0,5CP-validatie van laad-ontlaadcycli en verificatie van de nauwkeurigheid van SOC-rapportage. Bij een goed uitgevoerde civiele voorbereiding nemen de inbedrijfstellingsactiviteiten op locatie over het algemeen twee tot drie werkdagen in beslag na de plaatsing van de containers.

5. Ingebouwde veiligheidsarchitectuur en certificeringsdocumentatie

Twee onafhankelijke brandblusmiddelen vormen een centraal element van het veiligheidsontwerp. Aerosolsystemen werken binnen individuele verpakkingsbehuizingen, en perfluorhexanon-middel laat het volledige interieur van de container onder water lopen. Deze dual-agentstrategie richt zich op thermische gebeurtenissen die zich op verschillende fysieke schalen voordoen, een configuratie die steeds vaker wordt gevraagd binnen verzekeringsspecificaties voor grote batterijopslaginstallaties.

De containerbehuizing met IP54-classificatie en DC-kabelinvoer aan de onderkant is bestand tegen blootstelling aan regen en stof ter plaatse, waardoor de elektrische doorvoerpunten onopvallend en goed beschermd blijven. Individuele batterijpakketten zijn voorzien van CE- en RoHS-conformiteitsdocumentatie. Volledige systeemzendingen omvatten UN38.3- en MSDS-papierwerk dat essentieel is voor internationaal transport, douaneafhandeling en projectverzekeringsvereisten.

Intelligente gemoduleerde luchtgekoelde airconditioninghardware zorgt ervoor dat de batterijpakketten binnen nauwe temperatuurbereiken blijven, in plaats van gebruik te maken van eenvoudige aan-uit-cyclusregeling. Operationele specificaties definiëren omgevingsomstandigheden van 0°C tot +50°C, vochtigheid 0-95%RH, niet-condenserend, plus een maximale hoogte van 2000 meter met verplichte prestatievermindering boven deze hoogtedrempel. Elke voltooide container ondergaat een volledige laad-ontlaadcyclus van 0,5 CP, waarbij loggegevens op pakketniveau in de fabriek worden verzameld, voordat de containerdeuren worden verzegeld voor verzending naar buiten.

6. Productieworkflow in acht fasen in de productiefabriek van Yueqing

7. Kritieke dimensioneringsrealiteitscontrole voor opslag op containerschaal

Projectteams moeten een variantconfiguratie selecteren op basis van de daadwerkelijke verzendvereisten, in plaats van automatisch de optie met een hogere energiecapaciteit te kiezen. Terwijl 1060 kWh en 1215 kWh de fysieke containerafmetingen delen, verschillen de nominale busspanningen aanzienlijk. Technische teams moeten verifiëren dat de doel-PCS-hardware het spanningsvenster van de geselecteerde eenheid volledig ondersteunt voordat de inkooporders worden afgerond.

Luchtgekoelde thermische systemen hebben duidelijke ecologische grenzen. Locaties met regelmatige omgevingstemperaturen van meer dan +50°C, of ​​tropische locaties waar airconditioninghardware continu onder maximale belasting draait, kunnen een superieure stabiliteit van de celtemperatuur bereiken met behulp van vloeistofgekoelde opslagalternatieven. Projectoffertes bevatten openhartige richtlijnen over de geschiktheid voor de omgeving, in plaats van alleen door te gaan met de levering van hardware na de implementatie.

Hardware in containerformaat is economisch gezien slecht geschikt voor een totale opslagbehoefte van minder dan ongeveer 500 kWh. Opslagproducten op kastschaal leveren lagere kosten op voor transport, kraanwerkzaamheden en locatie-installatieactiviteiten voor kleinere capaciteitsvereisten, en er bestaan ​​alternatieve productlijnen om deze projectschalen aan te pakken.

8. Overwegingen met betrekking tot hijs-, verzendings- en douanezaken

Het gewicht van de eenheid bedraagt ​​9500 kg (1060 kWh) en 10500 kg (1215 kWh). Het transport maakt gebruik van diepladers in combinatie met kraanapparatuur aan beide uiteinden van de transportreis. Heftruckhardware heeft onvoldoende draagvermogen voor deze massa; De hijsplannen en de toegang tot de kraan ter plaatse moeten worden gedefinieerd voordat de vrachtwagen arriveert op de locatie van bestemming.

Omdat de batterijconstructies vooraf zijn opgeladen, worden deze containers verzonden die zijn geclassificeerd als UN3480-gevaarlijke goederen. Productieteams leveren volledige UN38.3-testrapporten, MSDS-documentatie en verpakkingsverklaringen voor gevaarlijke goederen. Projectplanners moeten ongeveer een extra week aan boekingstijd van herkomst-haven budgetteren vergeleken met standaard stukgoedzendingen.

Beschikbare commerciële voorwaarden zijn onder meer FOB Ningbo of Shanghai met CIF-opties op aanvraag. Elke container neemt een ruimte in beslag die vergelijkbaar is met één 40 voet high-cube containerslot. Voor transport over land binnen het land is een routevrijgave vereist voor een eenheid van ongeveer 3 meter breed en met een gewicht van meer dan 10 ton.

9. Garantie, capaciteitsonderhoud en buitendienstondersteuning

Er geldt een uitgebreide garantie van vijf jaar voor pakketten, airconditioningsystemen, brandblushardware en bewakingssystemen als één compleet geleverd systeem. Capaciteitsprestaties worden gegarandeerd voor minimaal 80 procent nominaal energiebehoud bij gebruik onder gedocumenteerde 0,5C-cyclusprofielen, waarbij het volgen van degradatie verwijst naar basislijnlogboeken van fabrieksacceptatietests.

Batterijpakketten ondersteunen onderhoudsworkflows voor veldwissels. Individuele defecte accu's kunnen binnen een paar werkuren worden vervangen zonder dat de container volledig hoeft te worden gedemonteerd of de rest van de batterijreeks offline moet worden gehaald. Toegang tot monitoring op afstand via CAN/Ethernet/RS485 plus optionele 4G-connectiviteit stelt serviceteams in staat operationele datasets op pakketniveau op te halen, waardoor capaciteitsafwijkingen vroegtijdig kunnen worden geïdentificeerd voordat operators prestatie-impact waarnemen.

Aanbevolen jaarlijkse onderhoudswerkzaamheden zijn onder meer het reinigen van het luchtfilter, validatie van de druk van het blusmiddel, herverificatie van het eindkoppel en testruns van de capaciteitsprestaties. Spare-pack-hardware wordt indien nodig binnen vijf tot zeven werkdagen verzonden.

10. Veelvoorkomende fouten bij de voorbereiding van de locatie die de projecttijdlijnen vertragen

11. Praktijknotities uit de praktijk van wereldwijde implementaties in megawattuur

Een vastgoedontwikkelingsonderneming die actief is in Tasjkent, Oezbekistan, plaatste eind 2024 een eenheid van 1060 kWh ter ondersteuning van een commercieel complex dat gebruik maakte van dag-nachttariefverschillen. Projectingenieurs meldden dat de inkomstengenererende activiteiten slechts negen dagen begonnen nadat de kraan de containereenheid uit het diepladertransport had getild. De fysieke installatiewerkzaamheden verliepen snel; het grootste deel van de tijdinvestering ging naar op RS485 gebaseerd configuratiewerk voor EMS-parametermapping.

Een ontwikkelaar van zonne-energieprojecten in Antananarivo, Madagaskar, combineerde de containervariant van 1215 kWh naast bestaande PV-parkactiva. Feedback op de locatie bracht een verhoogde werklast van het koelsysteem aan het licht onder plaatselijke bedrijfsomstandigheden met een hoog hitte-eilandklimaat. Het projectteam verzocht om formele documentatie over de reductie bij hoge omgevingstemperaturen voordat vervolgorders voor eenheden werden geplaatst.

Personeel van mijnbouwaannemers gevestigd in Almaty, Kazachstan, heeft een containeropslageenheid ingezet die back-upstroom levert voor de infrastructuur van de verwerkingsfabriek. Toezichthouders op de locatie-elektriciteit prezen de workflow voor het plaatsen van containers met één lift, maar merkten op dat de in de fabriek aangebrachte staartlengtes van communicatiekabels moesten worden aangepast, omdat de plaatsing van de wartels aan de onderkant geforceerde kabelgootroutes uitstak die vier meter verder reikten dan oorspronkelijk verwacht.

Voor deze en andere grootschalige implementaties van energieopslagAMPPALlevert in de fabriek gebouwde opslaghardware in containerformaat voor meerdere internationale markten.
