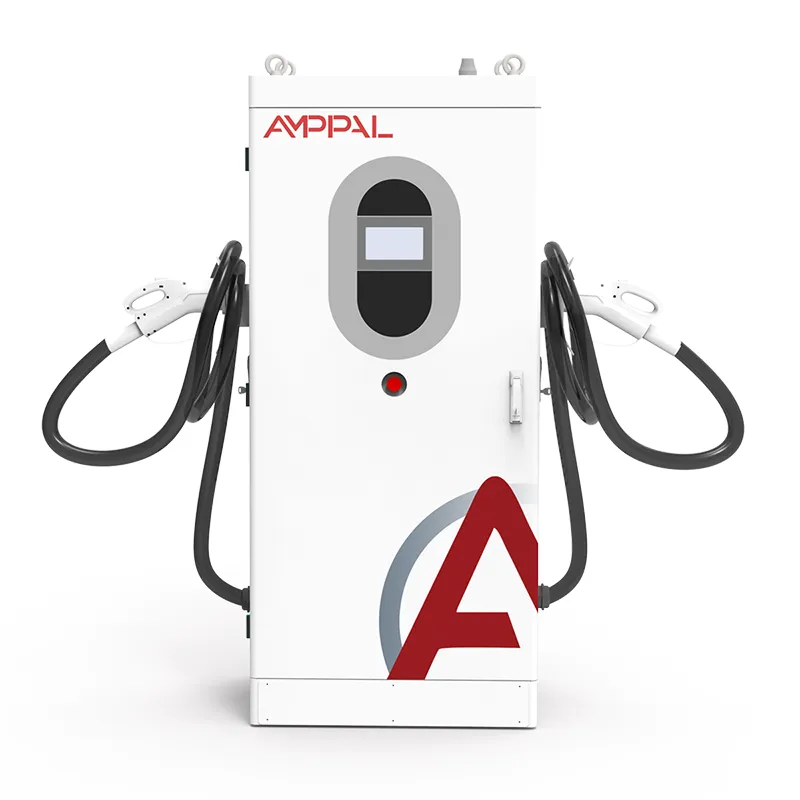

Krachtige V2G bidirectionele EV-oplader voor commerciële vlootactiviteiten

Van laadpaal tot energiecentrale: het 180 kW V2G-idee

Eén 180 kW-lader is een afrondingsfout op een landelijk elektriciteitsnet; tienduizend daarvan zijn een elektriciteitscentrale. De AF-DC-180 is de enige troef die deze rekenkunde mogelijk maakt: een bidirectionele DC-lader die de accu van een bus of vrachtwagen met 180 kW vult en, wanneer het elektriciteitsnet daarom vraagt, in hetzelfde tempo stroom teruggeeft. Het staat bovenaan het V2G-assortiment van AMPPAL, en het is de eerste specificatie van het model voor kopers op het elektriciteitsnet.

De naam vertelt het verhaal. V2G (vehicle-to-grid) betekent dat het voertuig een netwerkbron wordt terwijl het geparkeerd staat. De AF-DC-180 verandert één depot in een schakelbaar blok van 180 kW – genoeg om de gemiddelde stroom van grofweg 150-200 huishoudens een uur lang te dekken, of om de frequentie van een onderstation vast te houden tijdens een storing.

Wat maakt een oplader van gridkwaliteit?

Wat in de praktijk kwalificeert als ‘grid-grade’:

180 kW verzendbaar vermogen via één enkele verbinding: frequentierespons, peak shaving of noodreserve zonder een accuschuur te bouwen.

Platformbesturing als eersteklas opstartmethode: het apparaat ontvangt verzendinstelpunten en voert deze uit - geen actie van de bestuurder vereist.

95% efficiëntie in beide richtingen, dus de energie die u terugverkoopt, wordt niet opgegeten door de heen- en terugreis.

ISO 15118 ondertekende sessies: de aggregator weet precies welk voertuig, hoeveel energie en tegen welke prijs.

13 beveiligingsfuncties, IP54 en werking van -30C tot +50C voor blootgestelde terreinen in barre klimaten.

Bekabelde en mobiele dubbele netwerken met OCPP 1.6/2.0, zodat verzendopdrachten binnenkomen via welke link dan ook.

Technische specificaties

Locaties waar 180 kW loont

Waar een unit van 180 kW zijn geld verdient:

Depotvloten die deelnemen aan frequentiereguleringsprogramma's: geparkeerde bussen ontladen gedurende 15-30 minuten wanneer de netfrequentie daalt.

Virtuele energiecentrale-aggregators die honderden laders bundelen in één bod op MW-schaal.

Transmissie- en distributiebedrijven voeren hun eigen V2G-pilots uit.

Grote commerciële campussen met peak-shaving-contracten en een bus- of vrachtwagenvloot ter plaatse.

Havens en logistieke knooppunten waar voertuigen gedurende voorspelbare uren stilstaan ​​- ideale verzendvensters.

Hoe één eenheid met de netbeheerder praat

De verzendlus is snel en grotendeels automatisch. Het systeem van de aggregator – of dat van de netbeheerder – stuurt een setpoint over het netwerk: 'ontlaad 150 kW voor de komende 15 minuten'. Het apparaat controleert de laadstatus van het aangesloten voertuig, bevestigt dat de sessie is geautoriseerd onder ISO 15118 en verhoogt de uitvoer van de omvormer zodat deze overeenkomt. Wanneer het venster eindigt, stopt het netjes en wordt het opnieuw ingeschakeld voor het volgende commando.

Frequentieregulering is de klassieke inkomstenstroom van V2G. Een raster op 50,00 Hz blijft in evenwicht door bronnen die binnen enkele seconden tot minuten reageren. Een vloot van 180 kW-units, die elk kunnen schakelen tussen opladen en ontladen, fungeert als een snel, gedetailleerd responsblok. De software van de aggregator verdeelt de respons over de units, zodat geen enkel voertuig volledig leegraakt.

Peak shaving is de eenvoudigere variant: op een vooraf ingesteld uur ontladen de eenheden om de import van de locatie te beperken, waardoor de vraagkosten worden verlaagd en, in sommige markten, capaciteitsbetalingen worden verdiend. Platformcontrole verwerkt beide planningen – op tijd gebaseerd en op gebeurtenissen gebaseerd – en registreert elke verzending ter afhandeling.

Normen, typetests en de papiertrail

Grid-projecten draaien op papierwerk. De AF-DC-180 wordt geleverd met:

CE- en TUV-typeonderzoeksrapporten, inclusief EMC in de vermogensklasse 180 kW.

IEC 61851-conformiteit met betrekking tot DC-laadgedrag en connectorveiligheid.

ISO 15118-conformiteit voor ondertekende bidirectionele sessies.

Routinetests in de fabriek: een volledige bidirectionele run bij 180 kW plus isolatie, aardcontinuïteit en lekkage.

IP54-verificatie volgens IEC 60529 en testen bij brede temperaturen bij -30C en +55C.

Testrecords van het type nutsbedrijf opgenomen voor registraties van netaansluitingen in de EU, de GCC en het GOS.

Kasten van 180 kW op schaal bouwen

De 180 kW-kast is gebouwd op dezelfde Yueqing-lijn als de 120 kW, met zwaardere modulerekken en rails. De stroom:

Panelen worden met een laser gesneden en gevouwen en vervolgens in het frame van 1620 x 750 x 560 mm gelast.

Er worden stroomrekken met achttien modules van 10 kW geïnstalleerd en op de thermische plaat vastgezet.

Rails zijn vastgeschroefd met een gekalibreerd koppel en gemarkeerd voor inspectie.

Het laden van firmware en het opstarten van de communicatie gebeurt op een speciale testbank.

Genieten op vol vermogen: zes uur opladen bij 180 kW, vier uur inverteren bij 180 kW.

Efficiëntie, arbeidsfactor en reactiesnelheid staan ​​vermeld op het serienummer van de unit bij een belasting van 20, 50 en 100 procent.

Elke eenheid wordt geïnspecteerd, gebrandmerkt en verzegeld; bevestigingsmiddelen worden op koppel gecontroleerd.

Het kratten volgt op de aftekening van de test; standaard bouwt schip binnen 15-20 werkdagen.

Is een unit van 180 kW de juiste keuze voor u?

Vraag wat het activum daadwerkelijk zal doen voordat u het gaat dimensioneren. Als u frequentieregulering of VPP-aggregatie gebruikt, bepalen het verzendvenster en de marktregels de waarde, en niet alleen de kilowatt. Controleer de minimale biedgrootte en responsvereisten van uw aggregator en stem vervolgens de eenheid af op het programma.

Voor een standplaats die alleen zijn eigen piek scheert, is 180 kW genereus; Units van 120 kW kunnen dezelfde vraag dekken tegen lagere kosten. Voor een locatie met een vrachtwagen- of busvloot die ook overdag moet snelladen, verdient 180 kW zijn geld aan beide kanten van de meter.

Niet voor u als uw transformator geen 180 kW extra belasting kan accepteren, als uw netcode geen V2G- of exportkader heeft, of als de voertuigen ter plaatse een trekkracht van 180 kW niet aankunnen. Ook niet voor jou als je een hands-off oplader wilt zonder interesse in verzending - je zou betalen voor platformbediening die je nooit gebruikt.

Waarom grid-side kopers bij AMPPAL blijven

15-20 werkdagen voor standaardversies van 180 kW; de connector van het modelcodeslot, de kabellengte en de opties bij de orderbevestiging.

Eén eenheid voor evaluatie en technische ondersteuning voor aggregatorintegratie: de verzend-API wordt samen met de handleiding geleverd.

Certificaten en typetestrecords verzonden vóór verzending voor goedkeuring van het elektriciteitsnet en de douane.

OCPP 1.6/2.0 plus het AMPPAL-platform, inclusief laadbeheer en vlootplanning.

AMPPAL heeft sinds 2014 meer dan een miljoen eenheden verzonden en exploiteert meer dan 200 stations; netkopers hebben te maken met ingenieurs, niet alleen met verkoop.

Kratten, containers en douane voor 180 kW

De AF-DC-180 kast meet 1620 x 750 x 560 mm en wordt rechtop verzonden in een zware houten kist van ongeveer 320 kg met geweren en kabels. Gebouwd voor zijbelasting met een tuigschema, maakt gebruik van vier hijsogen en een spreidstang.

In een 20 voet container passen vijf eenheden; een 12 meter hoge kubus tien. Rasterorders worden doorgaans verzonden als volle containers, met wapens in aparte dozen.

FOB Ningbo of Shanghai-standaard; CIF, CFR, DAP op aanvraag. Documenten: factuur, paklijst, vrachtbrief, CE-verklaring en testcertificaten, plus een ISO 15118-conformiteitsverklaring voor rasterdeponeringen.

Service en ondersteuning voor netprojecten

Standaard 24 maanden. Op VPP-gekoppelde sites komen we afzonderlijk een uptime-SLA overeen, aangezien aggregatorboetes de werkelijke risico's vormen.

Hot-swappable voedingsmodules met regionale voorraad; Gangbare reserveonderdelen bereiken u binnen 3-5 werkdagen.

Onze technici bellen via een eigen link in op de unit; verzendingsfouten krijgen prioriteitsroutering.

De inbedrijfstelling omvat een live verzendtest met het platform van uw aggregator.

Firmware blijft kosteloos actueel zolang u de eigenaar van het apparaat bent - OCPP- en ISO 15118-patches inbegrepen.

Fouten die VPP-inkomsten kosten

Fout: een aggregatorcontract ondertekenen voordat de lokale metingen van de eenheid worden gecontroleerd. Rechts: bevestig de meter en het afrekeningsgegevenspad tijdens de inbedrijfstelling, niet na de eerste factuurdiscussie.

Fout: het verzendschema laat elk voertuig leeglopen. Rechts: stel een aggregatorminimum in (bijvoorbeeld 20% SOC) en maak deze niet-onderhandelbaar in de platformregels.

Fout: Ervan uitgaande dat de reactie onmiddellijk is. Rechts: het toestel reageert afhankelijk van het programma in seconden tot minuten; ontwerp uw bod rond de werkelijke ramp-tijd.

Fout: V2G gebruiken en snel opladen tegelijk op één transformator. Juist: gebruik laadbeheer zodat laad- en ontlaadvensters elkaar nooit overlappen.

Fout: het negeren van clausules over batterijdegradatie in voertuiggaranties. Rechts: documenteer het V2G-gebruik en bevestig het standpunt van de OEM voordat u de vloot inschrijft.

Feedback van netwerk- en aggregatorpartners

Een aggregator in Duitsland bundelt 180 kW-eenheden verspreid over 40 depotlocaties in een bod voor frequentieregulering van 7,2 MW. De operator zegt dat de units het instelpunt binnen een paar procent houden en correct afregelen; de echte pijn was de eerste maand van afstemming van metergegevens, die hun team oploste door de eigen logboeken van de eenheid op te halen.

Een busdepot in Dubai schreef vier AF-DC-180's in voor een peak-shaving-programma voor de zomerse airconditioningspiek van het emiraat. Het blok van 720 kW zorgde ervoor dat de import van het depot tijdens het middaguur met ongeveer 30% daalde, en de operator merkte op dat de kasten een omgevingstemperatuur van 48°C aankonden zonder derating. Hun klacht: de weergave is alleen in het Engels, wat hun onderhoudspersoneel liever in het Arabisch zou hebben.

Een logistiek knooppunt in Kazachstan gebruikt de eenheden zowel om langeafstandsvrachtwagens snel op te laden als om reserve te bieden in een zwak regionaal netwerk. Degradatie van de batterij was de eerste vraag van het bestuur; na een jaar van geplande ontladingen van 30-40% laten de diagnostische gegevens van het wagenpark capaciteitsverlies zien binnen het normale rijbereik van de OEM. Hun commentaar: het verzendingslogboek van het platform overtuigde de financiële commissie om te verlengen.

Veelgestelde vragen over rasterservices

Vraag: Hoeveel netwaarde heeft een unit van 180 kW?

A: Ongeveer 180 kW schakelbaar vermogen - genoeg voor regelvensters van 15-30 minuten of een energieblok van 90-180 kWh per sessie.

Vraag: Wat is een virtuele energiecentrale?

A: Een aggregator bundelt veel kleine activa, zoals V2G-laders, in één bod op MW-schaal dat de netbeheerder kan verzenden.

Vraag: Vernietigt V2G de accu van het voertuig?

A: Onderzoek uit de praktijk en de logboeken van onze klanten laten een bescheiden, beheersbare achteruitgang zien wanneer de diepte en frequentie beperkt zijn - de eigen garantievoorwaarden van de auto stellen nog steeds de grenzen.

Vraag: Hoe wordt platformbeheer verzonden?

A: Via Ethernet of mobiel via OCPP of het AMPPAL-platform - de unit voert de instelpunten automatisch uit, zonder actie van de bestuurder.

Vraag: Kan de AF-DC-180 op dezelfde dag worden opgeladen en ontladen?

A: Ja, die dubbele taak is de hele business case: opladen in de ochtend, verzenden in de avondspits.

Vraag: Welke markten betalen voor V2G?

A: Er bestaan ​​programma's voor frequentieregulering, capaciteit en peak-shaving in Duitsland, Groot-Brittannië, delen van de VS en Australië; controleer de actieve programma's van uw aggregator.

Vraag: Wat als de netbeheerder verzendt terwijl de vloot moet vertrekken?

A: Het platform kan voertuigen tegenhouden onder een door de gebruiker ingestelde SOC-vloer; Volgens de regels overtreffen de behoeften van de chauffeurs de inkomsten.

Vraag: Is een unit van 180 kW overdreven voor een normaal depot?

A: Als je alleen je eigen piek scheert, is 120 kW vaak voldoende. 180 kW loont als snel opladen van het wagenpark en de opbrengsten uit verzending er allebei toe doen.
