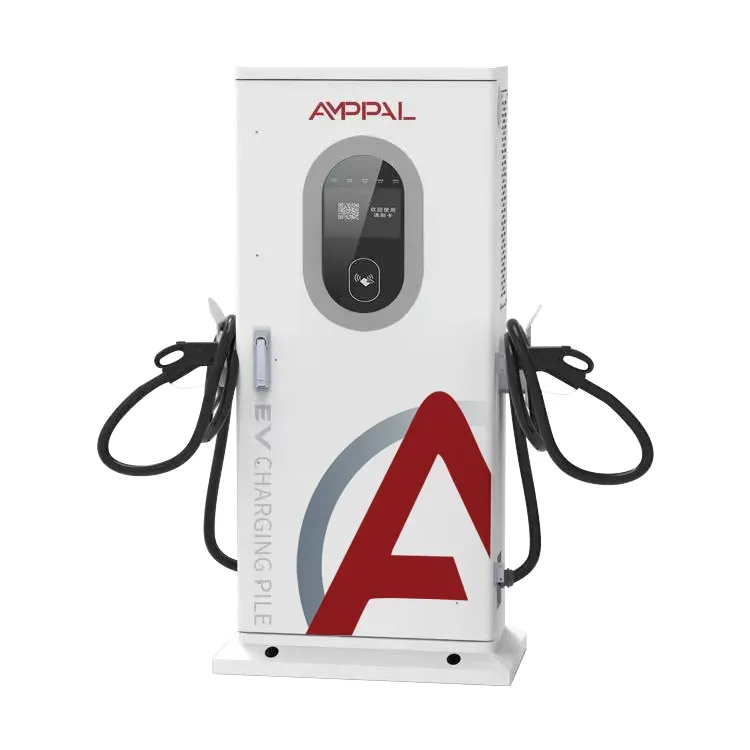

V2G bidirectioneel DC EV-laadstation voor commercieel energiebeheer

Het 30 kW-model en waarom ISO 15118 voor u belangrijk is

De meeste V2G-laders die tegenwoordig worden verkocht, praten met de auto; het verschil is hoe goed. Het AMPPAL V2G bidirectioneel DC EV-laadstation voor commercieel energiebeheer (AF-DC-30) is gebouwd rond ISO 15118, de standaard waarmee een EV en oplader een sessie kunnen onderhandelen zoals twee computers elkaar de hand schudden - ondertekend, gemeten, geen mens in het midden.

Met een vermogen van 30 kW bevindt hij zich boven woonunits en onder depotladers: kleine wagenparken, parkeergarages van kantoren, voorpleinen van hotels. Wat kopers opmerken is hoe sessies beginnen - dat is waar dit apparaat verschilt van alles waar een kaartlezer op is aangesloten.

Wat de AF-DC-30 beter doet dan een eenrichtingsoplader

Er zijn vijf gedragingen die dit apparaat onderscheiden van een gewone DC-snellader, en de meeste daarvan gaan over identiteit en controle in plaats van over kilowatt:

Plug & Charge: de auto presenteert zijn certificaat via de kabel, de facturering wordt toegewezen aan het voertuig en de bestuurder raakt nooit een scherm aan.

VIN auto-start: de lader leest het voertuigidentificatienummer van de auto, zodat een depot specifieke voertuigen autoriseert en andere blokkeert.

Bidirectionele stroom bij 30 kW met 95% systeemefficiëntie - afvoer naar het gebouw of het elektriciteitsnet is een business case, geen wetenschappelijk project.

Offline gedwongen start: wanneer het netwerk of het platform onbereikbaar is, opent de eenheid nog steeds sessies volgens lokale regels - het verschil tussen 'vloot gestrand' en 'vloot actief'.

Dertien beveiligingsfuncties plus IP54, geschikt voor buitenterreinen en parkeergarages.

Bekabelde en mobiele netwerken, dus het wegvallen van één link betekent niet dat de factureringsgegevens verloren gaan.

Technische specificaties

Locaties waar de 30 kW-eenheid past

Er verdwijnt 30 kW op een locatie – genoeg voor echt werk, klein genoeg voor een standaard commerciële aansluiting. Deze plaatsingen blijven terugkomen in bestellingen:

Parkeergarages voor kantoren en bedrijventerreinen waar elektrische voertuigen van het personeel overdag opladen en ontladen op de avondtariefpiek.

Voorpleinen van hotels en restaurants willen dat gasten kunnen opladen zonder receptiemedewerker.

Kleine bestelwagenparken: VIN-regels zorgen ervoor dat het depot alleen zijn eigen voertuigen kan opladen.

Autodealers demonstreren V2G aan klanten, met ISO 15118 als gespreksonderwerp.

Landelijke EV-oplaadpunten op een zwak net: 30 kW bidirectioneel vermogen kan ook een lokale feeder stabiel houden.

Van kabelstekker tot sessiestart: de startup-keten

Sluit aan en kijk. De connector wordt vergrendeld, de oplader en de auto wisselen een ISO 15118-handdruk uit en de auto presenteert zijn identiteit: een certificaatketen, geen serienummer. De oplader valideert het aan de hand van de toelatingslijst van de site en de sessie wordt geopend met reeds overeengekomen tarieven en limieten. Dat is Plug & Charge, ongeveer tien seconden van de tijd van de bestuurder.

VIN-herkenning werkt één laag naar beneden. De besturingskaart parseert het voertuigidentificatienummer van de auto, vergelijkt dit met de lijst van de wagenparkbeheerder en start of weigert de sessie. Geen kaart om te verliezen, geen app om te installeren. Een depot met veertig bestelauto's kan regels stellen als 'alleen bestelauto's, 07.00-19.00 uur, opladen tot 80%'.

Het vijfde pad bestaat voor de slechte dagen. Router dood, mobiele telefoon uit, platform onbereikbaar - offline geforceerde start neemt het over met lokaal opgeslagen regels: geautoriseerde VIN's worden nog steeds opgeladen, metingen worden nog steeds geregistreerd, gegevens worden gesynchroniseerd wanneer de verbinding terugkeert. Sommige operators kopen dit apparaat precies voor dat gedrag; hun vorige oplader veranderde in een steen als het netwerk nieste.

De testrapporten achter het 30 kW-model

Bidirectionele hardware is waar goedkope certificeringssnelkoppelingen verschijnen, dus dit is wat in het bestand bij elke AF-DC-30 wordt geleverd:

CE- en TUV-typeonderzoeksrapporten over veiligheid en EMC voor de EU-markt.

IEC 61851-conformiteit voor DC-laadgedrag, kabel- en connectorbediening.

ISO 15118-conformiteit die de V2G-stack bedekt - de laag die Plug & Charge mogelijk maakt.

Fabrieksroutinetests op elke unit: isolatieweerstand, aardcontinuïteit, lekkage en een volledige bidirectionele werking van 30 kW.

Modules voor brede temperaturen met een classificatie van -30C tot +55C voor noordelijke wintervloten.

IP54-behuizing geverifieerd volgens IEC 60529 voor installatie buitenshuis.

Acht stappen van spoel tot geverfde behuizing

De Yueqing-fabriek van AMPPAL draait sinds 2014 met meer dan 260 werknemers, en DC-producten zoals de AF-DC-30 krijgen hun eigen assemblagelijn. De volgorde:

Stalen behuizingen worden op TRUMPF-machines lasergesneden en op CNC-afkantpersen gevouwen.

FANUC-robots plaatsen voedingsmodules en rails op het frame.

Besturingskaarten zijn geprogrammeerd met de ISO 15118-stack en de vijf opstartpaden.

Eerst wordt de vermogensfase getest: gelijkrichtermodus, daarna invertermodus, op volledige 30 kW.

De behuizingen zijn gepoedercoat en afgedicht tot IP54 voordat ze definitief worden gemonteerd.

Elke unit wordt 24 uur lang opgeladen en ontladen op nominaal vermogen.

Communicatietests verifiëren Ethernet-, CAN- en mobiele verbindingen plus de failover.

Een laatste inspectie wordt afgerond en vervolgens in de krat gezet; de hele run duurt 15-20 werkdagen.

Passend bij het 30 kW-model voor uw locatie

Controleer uw netaansluiting vóór de prijs. 30 kW heeft driefasig nodig bij 260-530VAC met L1/L2/L3/N/PE, wat de meeste commerciële gebouwen hebben. Alleen eenfasig? De 7kW AF-DC-07 is het eerlijke alternatief.

Bedenk wie het gaat gebruiken. Vaste chauffeurs? VIN en Plug & Charge - ze stoppen met het dragen van kaarten. Anonieme publieke gebruikers? QR-codes en platformbediening, die hier ook prima werken.

Niet voor jou als je een bus of zware vrachtwagen moet opladen: 30 kW kost een bus van 300 kWh de hele nacht. Ook niet voor u als uw auto’s geen bidirectionele ISO 15118-ondersteuning hebben; Automatische start van VIN is afhankelijk van de auto die de standaard spreekt, dus controleer eerst de voertuiglijst.

Het AMPPAL-verschil bij een bestelling van 30 kW

15-20 werkdagen vanaf bestelling tot krat bij standaardconfiguraties; aangepaste connectorindelingen en OEM-branding op aanvraag.

MOQ van één eenheid voor evaluatie, twee tot vijf voor proeflocaties, en daarbuiten containerprijzen.

Certificaten en testrapporten die vóór verzending worden verstrekt voor goedkeuring door de douane en de netaansluiting.

OCPP 1.6 en 2.0 ondersteuning, zodat het apparaat zich aansluit bij bestaande laadbeheersystemen zonder een eigen lock-in.

AMPPAL beheert meer dan 200 eigen stations en heeft sinds 2014 meer dan een miljoen eenheden verzonden - de supportdesk kent veldfouten, niet alleen datasheets.

Verzending van de 30 kW-kast: kratten, LCL en documenten

De AF-DC-30 meet 1517 x 640 x 300 mm en wordt rechtop verzonden in een houten kist met interne versteviging, ongeveer 150 kg met pistool en kabels - geschikt voor een vorkheftruck en op te zetten door twee personen.

In een 20 voet container passen ongeveer 18 eenheden; een 12 meter hoge kubus van ongeveer 38. Kleinere bestellingen gaan LCL uit Ningbo of Shanghai, afmetingen en gewicht aangegeven voor een nauwkeurige offerte van de expediteur.

Standaarddocumenten: factuur, paklijst, vrachtbrief of luchtvrachtbrief, CE-verklaring en testcertificaten. Sommige markten hebben de ISO 15118-conformiteitsverklaring nodig voor goedkeuring van het elektriciteitsnet. Deze verstrekken wij op verzoek.

Garantie en reserveonderdelen voor het 30 kW-model

Twee jaar, inclusief de ISO 15118-communicatiemodule. Firmware-updates blijven gratis gedurende de levensduur van het product.

Reservevoedingsmodules en besturingskaarten in regionale voorraad; gemeenschappelijke onderdelen worden binnen 3-5 werkdagen verzonden.

Diagnose op afstand door onze monteurs via de eigen aansluiting van de lader - de meeste storingen worden gevonden zonder bezoek ter plaatse.

Ondersteuning bij inbedrijfstelling: we begeleiden uw installateur via een videogesprek door de eerste sessie, inclusief het instellen van de VIN-toelatingslijst.

Een onderhoudschecklist in de handleiding: driemaandelijkse connectorinspectie, jaarlijkse koppelcontrole en filterreiniging, indien aanwezig.

Valkuilen bij installatie en bediening die u moet overslaan

Fout: Montage van de unit waarbij de connector op kniehoogte hangt tegen een druk wandelpad. Rechts: plaats de contactdoos 1,0-1,2 m boven de grond, uit de buurt van trolleys en achterkleppen.

Fout: vertrouwen op automatische start van het VIN zonder het te testen op elk voertuigmodel dat u bezit. Rechts: voer één testsessie per model uit tijdens de inbedrijfstelling en log het resultaat.

Fout: het cloudplatform het enige factureringsrecord laten zijn. Juist: houd de lokale meting van het apparaat ingeschakeld, zodat gegevens een netwerkstoring overleven.

Fout: afvoerlimieten instellen boven wat de hoofdschakelaar van het gebouw kan absorberen. Rechts: stem het afvoerschema af op het belastingsprofiel van de locatie.

Fout: een overspanningsbeveiliging bij de voeding overslaan omdat het apparaat binnenin bliksembeveiliging heeft. Juist: bescherm ook de voeding: spanningspieken komen via de kabel binnen.

Veldnotities van 30 kW-installaties

Een logistiek bedrijf in de buurt van Rotterdam exploiteert drie AF-DC-30's voor een bestelwagenvloot van 26 bestelwagens. VIN-regels rekenen alleen depotwagens 07:00-19:00 uur; het avondraam loopt leeg om de kantoorbelasting te compenseren. Eén echte ergernis: wanneer een chauffeur van busje wisselt, volgt de sessie het voertuig en niet de chauffeur, waardoor de persoonlijke kilometers afzonderlijk moeten worden bijgehouden.

Een hotelgroep in Kroatië plaatste twee units op de gastenparkeerplaats met QR-code start en platformfacturering. EV-plaatsen werden een extraatje bij het boeken, en de receptie vroeg niet langer 'hoe betaal ik?' vragen. Klacht: de status-LED's zijn bij daglicht vanaf 20 meter moeilijk af te lezen.

Een EV-dealer in de VAE gebruikt één unit voor Plug & Charge-demo's. Verkooppersoneel sluit een testauto aan, de sessie wordt geopend met de identiteit van het voertuig en het tarief verschijnt op het scherm van de auto. De demo verkoopt zichzelf; 30 kW past in een showroom, maar is niet volledig voor de klant, dus houden ze een snellere unit achter het gebouw.

Vragen die kopers stellen over het 30 kW-model

Vraag: Wat levert ISO 15118 mij precies op?

A: Ondertekende, geautomatiseerde sessies - de auto identificeert zichzelf, de facturering wordt automatisch toegewezen en Plug & Charge wordt mogelijk.

Vraag: Ondersteunen alle EV's automatische VIN-start?

A: Nee. Er is een auto nodig die het VIN via het laadprotocol openbaar maakt; de meeste moderne CCS- en GB/T EV's doen dat, oudere misschien niet.

Vraag: Kan het worden toegevoegd aan mijn bestaande beheersoftware?

A: Ja - OCPP 1.6 en 2.0 worden ondersteund, plus de AMPPAL-cloud als u dat liever heeft.

Vraag: Wat gebeurt er als de simkaart geen gegevens meer heeft?

A: Bekabeld Ethernet neemt het over als de primaire verbinding; offline geforceerde start zorgt ervoor dat sessies hoe dan ook blijven draaien.

Vraag: Kan ik stroom terugleveren aan het net?

A: In markten met exportmeting en een V2G-tarief wel. Elders compenseert het de belasting ter plaatse - controleer de lokale regels.

Vraag: Hoe luid is het op het voorplein van een hotel?

A: Op of onder 65 dB, ongeveer een rustig gesprek; Nachtschema's kunnen het ontladingsvermogen beperken om de ventilatorsnelheid te verlagen.

Vraag: Wat is de garantie ook alweer?

A: 24 maanden op het apparaat inclusief de communicatiemodule, met gratis firmware-updates gedurende de levensduur van het product.

Vraag: Kunnen twee eenheden één verbinding delen?

A: Ja, met load management in het AMPPAL-platform of uw OCPP-backend.
