Draagbare AC EV-oplader van 3,5 kW voor huishoudelijk gebruik

Weerbestendigheid die een slang overleeft

De snelste manier om de eerlijkheid van een oplader buitenshuis te controleren, is door het tweede cijfer te lezen. IP54 betekent een plons; IP65 betekent een slang. Deze wandgemonteerde unit is de tweede soort.

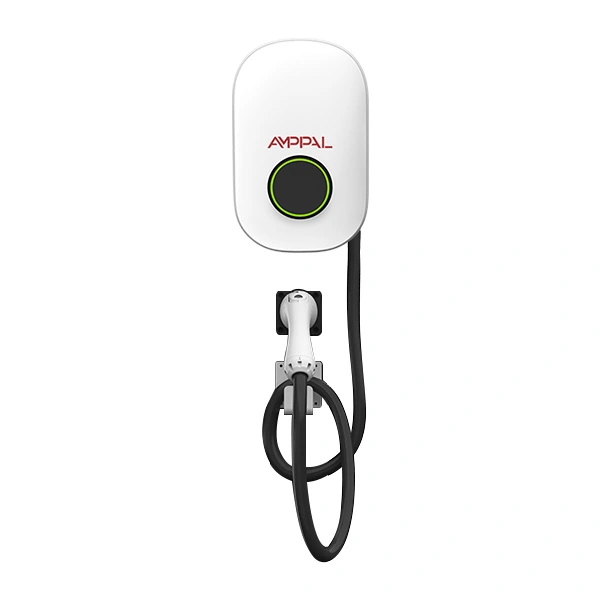

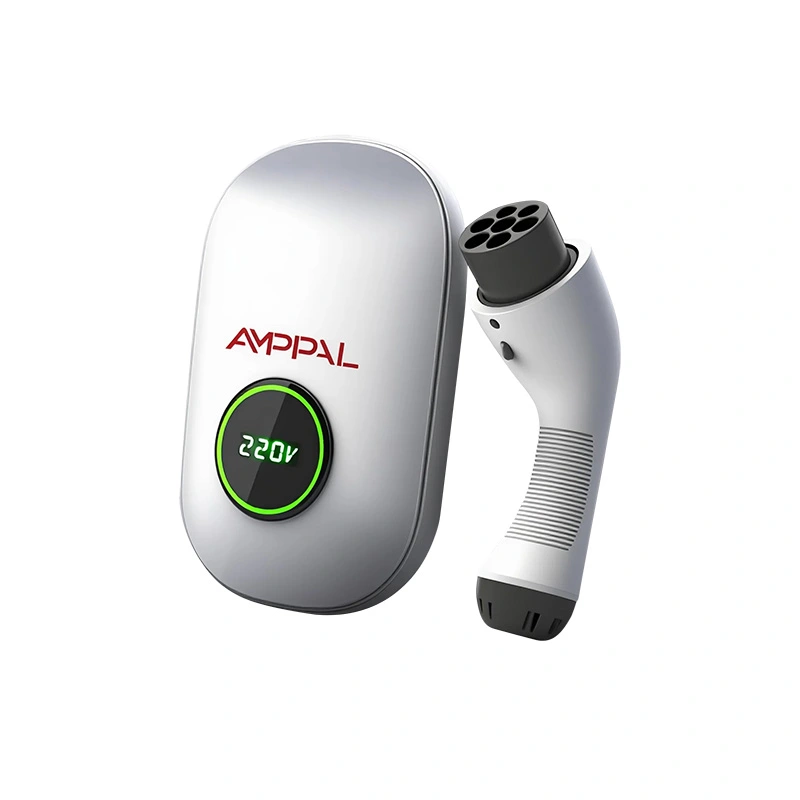

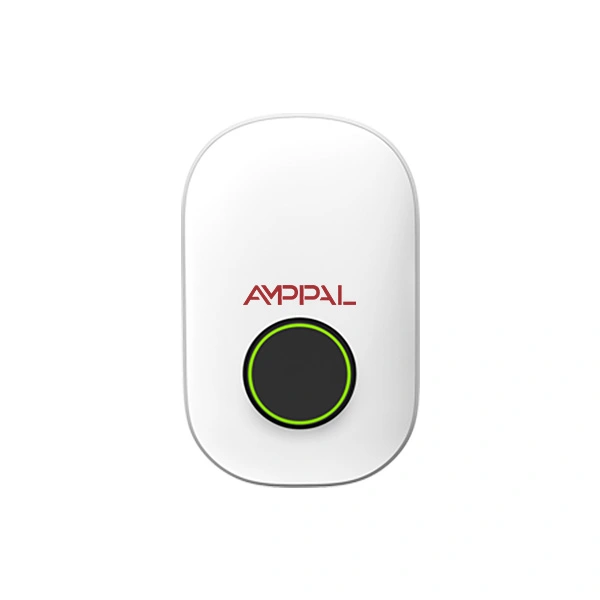

De AMPPAL 3,5 kW draagbare AC EV-oplader voor huishoudelijk gebruik (AF-AC-3.5-B-A-O-1/2-SF) is een wanddoos met een plastic behuizing van 304 x 191 x 95 mm en één Type 2-stopcontact, met een nominaal vermogen van 16 A op 220 VAC eenfasig. Hij maakt verbinding via Bluetooth, WiFi en de AMPPAL-app en heeft een IP65-classificatie met een werkbereik van -30 °C tot +50 °C.

We hebben hem gebouwd voor de plekken waar een normale oplader niet overleeft: zoute lucht, stofstormen, moessonregens en de hogedrukreiniger van de schoonmaakploeg. Zoutnevel, silicastof en hogedrukreinigers zijn de drie moordenaars; deze behuizing is rond alle drie gebouwd.

Er is geen aanraakscherm dat moet worden afgeveegd en geen toetsenbord dat kan corroderen; de interface is je telefoon. Het verwijderen van die onderdelen is doelbewust: minder openingen in de behuizing, minder dingen die de zoute lucht kan aanvallen.

Vijf manieren waarop IP65 het opladen buitenshuis verandert

Stofdicht is iets anders dan stofbestendig: de 6 betekent dat er geen deeltjes binnendringen, zelfs niet in een steengroeve of op een bouwplaats in de woestijn.

Waterstralen zijn toegestaan: je kunt het apparaat tijdens het schoonmaken afspuiten, en dat is precies hoe de meeste buitenladers doodgaan.

De afgedichte behuizing is bestand tegen condensatiegevoelige klimaten; de pakking wordt gelijkmatig samengedrukt door het schroefpatroon van de voorkap.

Het bereik van -30°C tot +50°C bestrijkt de Noordse winters en de Golfzomers zonder verwarming of ventilator.

Door de kunststof behuizing zijn er geen roestpaden: geen blanke metalen randen, geen corroderende scharnierpennen en een behuizing die licht genoeg is voor installatie door één persoon.

Eén ding minder dat mislukt: geen kaartlezer en geen toetsenbord betekent minder openingen in de behuizing en minder onderdelen die door zoute lucht kunnen worden aangetast.

Technische specificaties

Omgevingen waarvoor dit apparaat is gebouwd

Kusthuizen en huisjes waar zoutwater zich op alles binnen 500 meter van het water nestelt.

Cabines op bouwplaatsen en gereedschapsschuren in stoffige gebieden, waar fijn stof tot kleinere connectoren zou vermalen.

Moessonklimaat: de muurbevestiging en het naar beneden gerichte stopcontact werpen water af voordat het zich kan verzamelen.

Bijgebouwen en stallen van boerderijen met een hoge luchtvochtigheid en regelmatige schoonmaakbeurten.

Koude streken waar winters van -30°C goedkopere elektronica doden; het apparaat is geschikt voor het volledige bereik.

Tijdelijke en verhuuropstellingen: lichtgewicht, aan de muur gemonteerd en gemakkelijk te verplaatsen tussen locaties.

Garage- en carportmuren waar de hele nacht condens druppelt; het verzegelde bord haalt de vochtigheid van zich af.

Verhuur van vakantiewoningen waar gasten hard aan hun uitrusting denken; een eenheid die een afspuitbeurt overleeft, overleeft de meeste gasten.

Wat er binnen gebeurt als het regent

Water komt als eerste in aanraking met de voorkant. De IP65-pakking zit achter het deksel en de kabelwartel dicht het ingangspunt af; er is geen ventilatiesleuf waar regen gebruik van kan maken, omdat de unit door het oppervlak van de behuizing convectiegekoeld is.

Het Type 2 stopcontact heeft een eigen deksel. Wanneer een auto is aangesloten, is de connector zelf weerbestendig; bij inactiviteit houdt het deksel regen en stof van de contacten.

Wat IP65 niet betekent: onderdompeling. De classificatie heeft betrekking op waterstralen en regen, niet op plassen, dus monteer het apparaat met de aansluiting naar beneden gericht en houd de basis boven het overstromingsniveau. Op locaties met zijwaartse regen zorgen de verzonken contactdoos en het laagprofieldeksel ervoor dat het water een langere weg aflegt voordat het de contacten kan bereiken.

Koud gedrag verdient ook een streepje: het afgesloten volume ademt weinig, dus vocht wordt geblokkeerd bij de gewrichten in plaats van beheerd door ventilatieopeningen. Bij extreme vorst-dooicycli adviseren wij toch montage onder een dakrand, wat niets kost en de laatste twijfel wegneemt.

Testen achter de IP65-classificatie

Batchmonsters ondergaan een IPX5-waterstraaltest volgens IEC 60529: een mondstuk van 6,3 mm bij 12,5 liter per minuut, gedurende drie minuten vanuit alle hoeken gespoten.

Uit tests in de stofkamer blijkt dat er na acht uur geen binnendringing is volgens de IP6X-procedure.

100% van de eenheden doorstaat de diëlektrische en aardcontinuïteitscontroles.

Thermische cyclus van -30°C tot +70°C conform IEC 60068, plus 96 uur durende zoutnevel op bemonsterde eenheden.

48 uur inbranden bij volledige belasting met gesloten behuizing, terwijl de interne temperatuur wordt geregistreerd.

RoHS/REACH-compatibele componenten onder ISO 9001:2015; CE volgens de laagspannings- en EMC-richtlijnen.

Het serienummer van elke unit is gekoppeld aan de testgegevens, zodat een batchcertificaat kan worden herleid tot een specifieke productiedag.

Hoe de behuizing wordt gemaakt: acht stappen

Gieten: de behuizing is spuitgegoten, waarbij de pakkingsgroef en bevestigingspunten in het gereedschap zijn ontworpen.

Pakkingzitting: de IP65-afdichting wordt gemonteerd en onder achtergrondverlichting gecontroleerd op een doorlopende kraal.

PCBA: voedingskaart, Bluetooth/WiFi-module en meting worden op de SMT-lijn ingevuld.

Beschermende coating: het moederbord krijgt vóór de definitieve montage een dunne, conforme laag.

Stekkerdoos en kabelwartel, aangedraaid volgens de specificatie die ervoor zorgt dat de afdichting werkt.

Firmware laden en app-koppelingscontrole.

IP-bemonstering: eenheden van elke batch gaan naar de waterstraalinstallatie.

Hi-pot, visuele QC en verpakking; standaardbestellingen worden binnen 15-20 werkdagen verzonden.

Juiste gereedschap, juiste locatie: kies de 3,5 kW

3,5 kW is een langzame, stabiele lading: ongeveer 15-17 km actieradius per uur voor een typische elektrische auto, en een volledige oplaadbeurt 's nachts voor de meeste pendelaars. Kies ervoor wanneer de parkeergarage urenlang parkeert en de schakeling een gewoon 16A-stopcontactcircuit is.

Kies er niet voor als u een ommekeer nodig heeft. Een taxivloot die elke twee uur fietst heeft 7kW of 11kW nodig, en een depot met driefasendienst mag geen 3,5kW-boxen hebben. Dit is een hulpmiddel voor thuis en licht-commercieel, geen doorvoermachine.

Waar het echt wint: blootstelling aan de buitenlucht bepaalt, niet macht. Als de locatie aan de kust, stoffig of ijskoud is, rechtvaardigt de IP65-behuizing zichzelf zelfs bij een bescheiden vermogen.

Vergelijken met een eenfasige eenheid van 7 kW? De 3,5 kW verbruikt 16 A en de 7 kW verbruikt 32 A; veel oudere huizen en huisjes hebben een 16A-circuit, maar geen 32A-circuit. Wanneer de bedrading de keuze dicteert, vermijdt de 3,5 kW een nieuwe bedrading volledig.

Waarom kopers de voorkeur geven aan AMPPAL-buitenunits

IP65 is getest, niet aangenomen: waterstraal- en stofkamerresultaten zijn per batch beschikbaar.

Lokale bediening via Bluetooth en WiFi met de AMPPAL-app; geen cloudaccount nodig om een ​​sessie te starten.

Compacte behuizing van 304 x 191 x 95 mm en montage aan de muur door één persoon.

CE-certificering, 2 jaar standaardgarantie, 15-20 werkdagen levertijd, MOQ 1 eenheid.

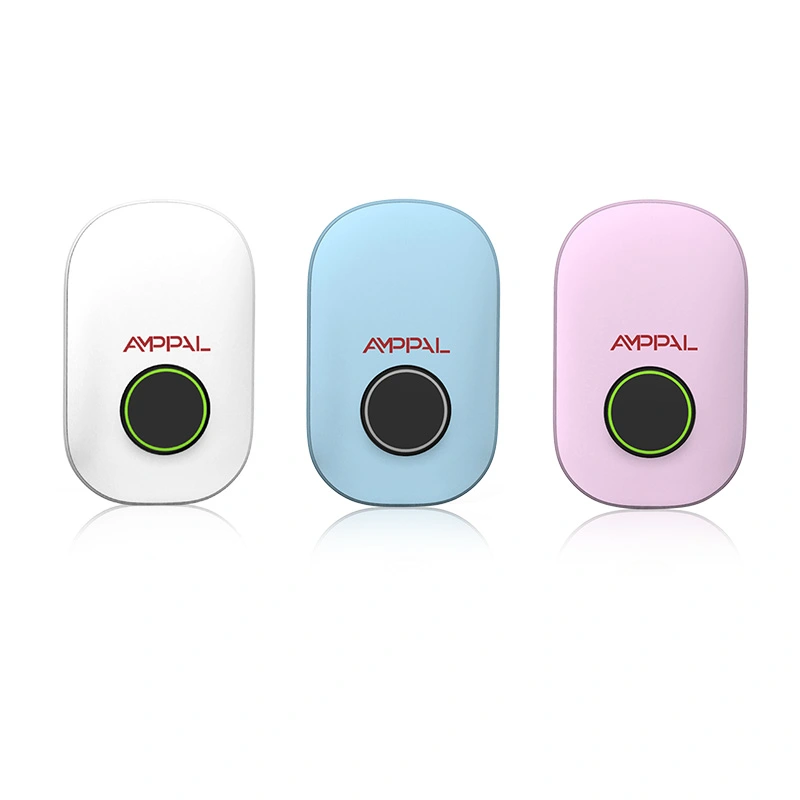

OEM/ODM: logo, behuizingskleur en app-branding aangepast; export naar meer dan 40 landen sinds 2014.

Voorraadvriendelijke reserveonderdelen: pakking, stopcontactdeksel en kabelassemblages zijn de enige verbruiksartikelen, zodat een distributeur één kleine set kan bevatten en de hele geïnstalleerde basis kan bestrijken.

Verpakkings- en leveringsdetails

Elke eenheid wordt verzonden in een winkelklare doos van ongeveer 380 x 280 x 170 mm, beschermd met schuim, met de muurbeugel, schroeven en handleiding; bruto gewicht is ongeveer 3kg.

Veertig stuks per pallet in twee lagen; een container van 20 voet kan ongeveer 1.500 eenheden bevatten en een 40HQ ongeveer 3.300, dus zowel kleine als grote bestellingen worden economisch verzonden. Distributeurs combineren dit model vaak met de 7kW en 11kW versies in één container.

Offertes zijn FOB Ningbo of Shanghai, EXW beschikbaar; de handelsfactuur, paklijst, vrachtbrief, certificaat van oorsprong en CE-verklaring vergezellen elke zending.

Ondersteunings- en reparatiebeleid

Standaardgarantie van 2 jaar vanaf verzending, die fabricagefouten dekt, inclusief de verzegelde elektronica.

24-uurs technische respons met videodiagnostiek.

Reserveonderdelen: pakkingsets, stopcontactdeksels en kabelassemblages via DHL/FedEx binnen 2 werkdagen.

RMA op basis van foto's en serienummer: vervanging of reparatie wordt bevestigd voordat u iets retourneert.

De afdichting is een slijtageonderdeel: vervang de pakking als de unit ooit wordt gedemonteerd, en we leveren gratis een nieuwe pakking bij elke reparatieopdracht.

Reparatie ter plaatse is in de meeste gevallen mogelijk: het voordeksel en de pakking kunnen met standaard gereedschap worden verwijderd, dus een beschadigd deksel betekent niet dat er een geheel nieuw apparaat nodig is.

Opmerkingen over behandeling en reiniging

Fout: het stopcontact onder hoge druk wassen met het deksel open. Rechts: sluit het stopcontactdeksel en bedek een aangesloten connector voordat u gaat spuiten.

Fout: montage van de unit plat, zodat er water op de bovenrand blijft staan. Rechts: gebruik de kanteling van de beugel zodat het gezicht water afgeeft.

Fout: een veldkabeldoorvoer door de behuizing boren. Rechts: gebruik de fabriekswartel; een in het veld geboord gat is waar water binnendringt.

Fout: de unit op vloerniveau laten staan ​​in een overstromingsgevoelig gebied. Rechts: monteer boven de bekende vloedlijn; IP65 is straalwaterdicht, niet duikbestendig.

Fout: de pakking negeren na jarenlange UV-blootstelling. Rechts: inspecteer de afdichting jaarlijks en vervang deze als deze gescheurd is; de kit kost minder dan de diagnose.

Kopersverhalen uit moeilijke klimaten

Een eigenaar van een huisje aan de Noorse kust heeft er een naast een botenhuis op 200 meter van de zee gemonteerd. Na twee winters zoutsproeien was het enige probleem een ​​stijf stopcontactdeksel, dat hij losmaakte met siliconenspray; de elektronica heeft nooit fouten gemaakt.

Een Keniaanse bouwaannemer heeft vier eenheden op locatie in een stoffig hoogland. De klacht van de locatiemanager is het tegenovergestelde van de meeste: de units zijn zo afgedicht dat stof ook niet kan ontsnappen, en op zonnige dagen verzamelt zich een dun laagje achter de schermrand.

Een Chileens mijnbouwkamp bestelde een partij voor personeelshuisvesting op hoogte. Hun elektrische voorman waardeerde de temperatuur van -30°C na een nacht bij -18°C; hij had eerder goedkopere opladers zien falen onder de -10°C.

De rode draad in deze meldingen: niemand belt over waterschade. De klachten zijn cosmetisch, een stijf deksel of een vervaagde rand, en dat is precies wat een weerbestendig ontwerp de eigenaar zou moeten kosten.

Vragen over weerbestendig opladen

Vraag: Kan ik echt water rechtstreeks op de unit spuiten?

A: Ja, IP65 beschermt tegen lagedrukstralen vanuit elke richting; Houd het stopcontactdeksel gesloten tijdens het afspuiten.

Vraag: Wat is het verschil tussen IP54 en IP65?

A: Het tweede cijfer: 4 is bestand tegen spatten, 5 is bestand tegen stralen; het eerste cijfer 6 voegt stofdichtheid toe.

Vraag: Zal ​​het apparaat opladen onder het vriespunt?

A: Het is geschikt voor -30°C; Het accubeheer van de auto bepaalt hoeveel stroom hij accepteert als hij koud is.

Vraag: Vergeelt de plastic behuizing in de zon?

A: De behuizing is UV-gestabiliseerd, maar verwacht dat het oppervlak na enkele jaren buiten licht vervaagt.

Vraag: Wat doet de app zonder een cloudaccount?

A: Bluetooth-koppeling, start/stop en live-stroomweergave werken lokaal; WiFi voegt externe toegang toe zodra deze is geconfigureerd.

Vraag: Welk stopcontact en kabel zijn inbegrepen?

A: Eén Type 2 stopcontact met vaste kabel; CCS en CHAdeMO worden niet aangeboden op AC-modellen.

Vraag: Kan het ook binnenshuis worden geïnstalleerd?

A: Ja, de IP65-behuizing werkt overal; Bij gebruik binnenshuis blijft de hoofdruimte gewoon ongebruikt.

Vraag: Wat is de doorlooptijd?

A: 15-20 werkdagen voor standaardmodellen, MOQ 1 eenheid.
