11 kW draagbare AC EV-oplader met acrylontwerp voor opladen op reis en thuis

Geen Wallbox, maar een reizend elektrisch gereedschap

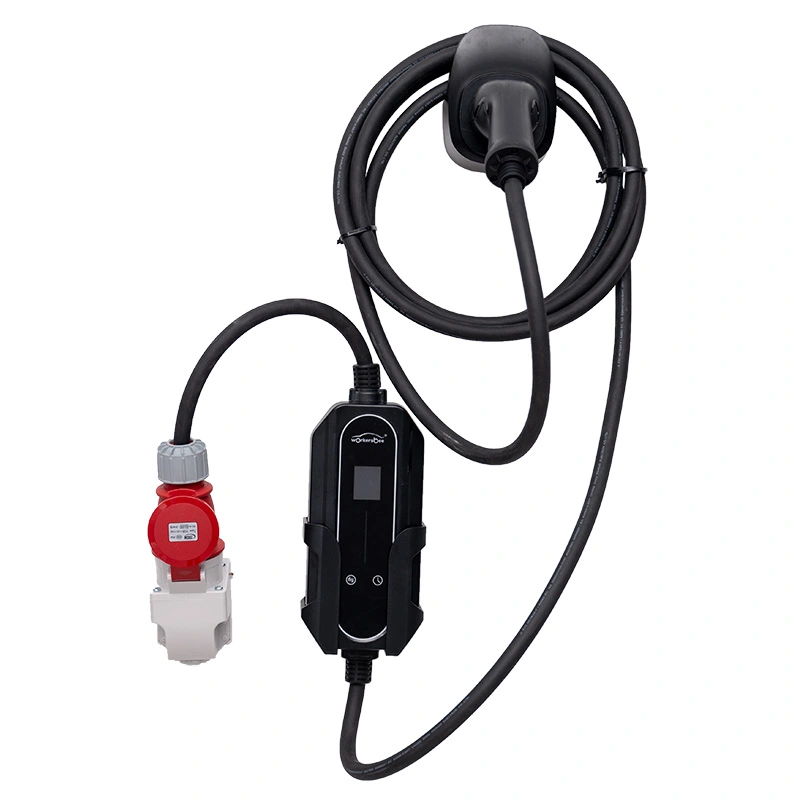

De rode vijfpolige CEE-stekker is de reden dat deze oplader bestaat.

In het grootste deel van Europa komt dat rode industriële stopcontact van 400 V het dichtst in de buurt van een universele oplaadstandaard: het bevindt zich op campingpijlers, industriële terreinen, bouwplaatsen en boerderijgebouwen van Portugal tot Finland.

De 11 kW draagbare AC EV-oplader met acrylontwerp voor opladen op reis en thuis (type acrylpaneel, AF-AC-11kW) is een PC/ABS-box met een gepolijst acryloppervlak en een LCD-scherm, ontworpen om 16 A per fase uit precies dat stopcontact te halen en 11 kW aan het voertuig te leveren.

Waar een vaste driefasige wallbox je aan één gebouw verbindt, rijdt deze unit in het voertuig en verandert elk rood stopcontact op het continent in een laadpunt. Het is geen vervanging voor een wallbox voor thuis; het is een ander hulpmiddel voor een ander soort rijden.

Waarom draagbaarheid in drie fasen belangrijk is

11 kW uit een driefasige ingang van 16 A betekent geen circuitjacht van 32 A; het rode CEE-stopcontact van 16A komt veel vaker voor op campings en werkplaatsen dan zijn blauwe 32A eenfasige neef.

Ongeveer tweemaal de doorvoercapaciteit van een eenfasige eenheid van 7 kW: een batterij van 50 kWh wordt in ongeveer vier en een half uur opnieuw gevuld.

Het acrylpaneel en het LCD-scherm zijn bestand tegen commercieel gebruik: krassen, aanrakingen met brandstofvingers en ruwe opslag maken de uitlezing niet dof.

De behuizing met IP55-classificatie is bestand tegen locaties in de open lucht, zoute kustlucht en bouwstof die een kleinere unit zouden verstoppen.

Het bedrijfsvenster van -30℃ tot +50℃ wordt geverifieerd in een klimaatkamer – relevant voor de Scandinavische winters en de steppeseizoenen in Centraal-Azië.

Met een kabel van vijf meter en een compacte behuizing kunt u het stopcontact bereiken zonder parkeergymnastiek, en het apparaat kan plat worden verpakt in een draagtas.

Technische specificaties

Markten en wegen waarvoor deze eenheid is gebouwd

Grensoverschrijdend toeren door Europa: één oplader, één rode stekker en dezelfde connector werkt in Frankrijk, Duitsland, Scandinavië en de Balkan.

Voor industriële en bouwlocaties waar al driefasige aansluitingen bestaan ​​en een permanent laadpunt een bouwvergunning nodig hebben.

Wagenparkdepots en verhuurbedrijven die voertuigen tussen locaties verplaatsen en weigeren op elke werf wallboxen te installeren.

Scandinavische en Russisch/Centraal-Aziatische markten waar laden onder nul een winterfeit is en geen hoekscenario.

Evenementen en tentoonstellingen: demovoertuigen opladen via een 380V-evenementenstroomvoorziening in plaats van verlengsnoeren door de hal te laten lopen.

Wat er elektrisch gebeurt bij 11 kW

Driefasige 380/400V komt binnen via de rode CEE-stekker en wordt fase voor fase omgezet in het enkele laadcircuit dat het voertuig accepteert. De box trekt 16A per fase, wat bescheiden genoeg is voor de meeste commerciële voorzieningen, maar toch een reële doorvoercapaciteit van 11 kW oplevert.

Voordat het apparaat wordt ingeschakeld, schudt het apparaat de auto via de Type 2-besturingspiloot en verifieert dat de ingebouwde lader van het voertuig driefasige stroom kan opnemen. Sommige EV's laden alleen enkelfasig op, zelfs als driefasig beschikbaar is; de box rapporteert dit op het LCD-scherm in plaats van stil te falen.

De beveiliging gaat dieper dan een huishoudschakelaar: overspanning, onderspanning, overbelasting, kortsluiting, aardingsfouten, te hoge temperatuur, noodstop en reststroom worden allemaal onafhankelijk in de gaten gehouden, waarbij de unit zichzelf offline schakelt en een code weergeeft.

Omdat de ingangsspanning 380VAC ±15% is, verdraagt ​​het apparaat zwakke landelijke elektriciteitsnetten beter dan eenfasige laders met een vergelijkbaar vermogen; spanningsdalingen die een enkelfasige belasting van 32A tot stilstand zouden brengen, worden binnen dat venster geabsorbeerd.

Certificaten die een grensambtenaar zal herkennen

CQC-, CE- en TUV-certificaten worden per model en batch afgegeven, waarbij rapportnummers direct bij douane-expediteurs of certificeringsinstanties aanwezig zijn.

Elke eenheid wordt 100% getest (diëlektrische sterkte, isolatieweerstand en aardcontinuïteit) voordat de behuizing sluit, en er worden geen monsters genomen.

Na de montage volgt een inbranding van 30 minuten bij volledige belasting; de eenheid moet 11 kW kunnen bevatten zonder thermische drift voordat deze in de verpakking mag.

De IP55-stof- en sproeitests bestrijken de compleet geassembleerde doos, inclusief de acrylpaneelverbinding en kabelwartels.

Uithoudingsvermogen op batchniveau: relaiscyclus tot 10.000 schakelingen en 96 uur durende zoutnevel op de besturingskaart en het LCD-scherm.

Validatie van de klimaatkamer van -30℃ tot +50℃, met gedocumenteerd opstartgedrag bij extreme kou.

Van bord tot doos: de bouwroute

De route begint met de besturingskaart: pick-and-place-assemblage, golfsolderen en vervolgens een conforme coating om de elektronica tegen condensatie te beschermen – een reëel risico in markten met een koud klimaat, waar de unit beweegt tussen -20 ℃ lucht en een warme cabine.

De PC/ABS-behuizing is gegoten op robotcellen die samen met FANUC en TRUMPF zijn ontwikkeld in de AMPPAL-fabriek in Yueqing, Zhejiang; het acrylpaneel wordt in dezelfde fabriek CNC-gesneden en gepolijst, en AC- en DC-producten delen nooit een assemblagelijn.

De montage verloopt via montage op de eindtrap, montage van aardlekschakelaars en schakelaars, afdichting van kabelwartels, paneelinstallatie en de tweetrapstestbank; elke operator registreert de stap tegen het serienummer van het apparaat.

AMPPAL, opgericht in 2014, heeft nu een jaarlijkse capaciteit van meer dan één miljoen laadeenheden en heeft in totaal meer dan één miljoen geleverd. De uiteindelijke kwaliteitscontrole op elke draagbare eenheid is handmatig: het gevoel van de vergrendeling, de trekontlasting van de kabel, de afwerking van het paneel: de details die een gebruiker dagelijks aanraakt.

Driefasige realitycheck: waar dit apparaat past (en waar niet)

Neem de 11 kW-eenheid als u regelmatig de grens oversteekt of werkt vanaf locaties met driefasige voedingen, en als de ingebouwde lader van uw voertuig driefasige voedingen accepteert: controleer eerst het specificatieblad van de auto, want een auto die alleen op enkelfasige basis rijdt, laadt op met ongeveer een derde van de capaciteit van de box.

Laat het in de catalogus staan ​​als uw enige stroombron een eenfasig huishoudelijk stopcontact is: het apparaat is van nature driefasig ontworpen en er is geen adapter die 220 V eenfasig omzet in 11 kW. Voor pure eenfasige woningen is het draagbare model van 7 kW de juiste keuze.

Laat het maar liggen als u elke nacht hetzelfde voertuig in een vaste garage oplaadt; een gemonteerde wallbox met laadbeheer verslaat een draagbare eenheid wat betreft prijs en netheid.

En als je snelladen van 22 kW of gelijkstroom nodig hebt, is deze box helemaal het verkeerde hulpmiddel; die vereisen AC driefasig bij 32A of een DC-lader helemaal.

Waarom distributeurs de 11 kW-lijn in voorraad hebben

Een product met een duidelijke, onderbediende koper: commerciële exploitanten en langeafstands-EV-reizigers die geen gebruik kunnen maken van huishoudelijk opladen.

15-20 werkdagen doorlooptijd voor standaardconfiguraties; OEM-branding op het acrylpaneel en de verpakking verloopt volgens hetzelfde schema.

Met een bescheiden MOQ kunnen importeurs de driefasige niche valideren voordat ze containerruimte reserveren.

In de fabriek geconfigureerde CEE rode 16A-stekker, Type 2-pistool (GB/T op aanvraag) en certificaten — CE/TUV/CQC — voorbereid voor de bestemmingsmarkt.

AMPPAL exporteert naar meer dan 40 landen, exploiteert zelf meer dan 200 laadstations en levert projecten zoals de groene waterstofsite van NEOM; uw partner is geen handelsonderneming maar de fabrikant.

In dozen, op pallets en de deur uit

Elke eenheid van 11 kW wordt verzonden in een winkelklare doos die is ontworpen voor zowel koeriersnetwerken als schapdisplays, aangezien deze categorie veel online verkoopt. Het totale gewicht van de doos bedraagt ​​ongeveer 8-10 kg inclusief de kabel van 5 meter – licht genoeg voor luchtvracht wanneer een distributeur snel voorraad nodig heeft.

Containerorders verpakken 80-120 dozen per lading van 6 meter, afhankelijk van de doosgrootte, gepalletiseerd, in rekfolie gewikkeld en geëtiketteerd met het merkteken van de koper.

Documentatie reist met de goederen mee: handelsfactuur, paklijst, CE/TUV/CQC-certificaten en testrapporten, wat ervoor zorgt dat de import van driefasige elektriciteit via de douane in meer dan 40 landen verloopt.

Dienstverlening over de grenzen heen

2 jaar garantie gekoppeld aan het serienummer, gehonoreerd via het exportnetwerk van AMPPAL, zelfs als het apparaat van land verandert.

Reservekaarten, LCD-modules en kabelsets worden binnen 5 werkdagen na bevestiging op voorraad gehouden en verzonden.

Diagnose via LCD-foutcode via e-mail of WhatsApp: de meeste gevallen worden opgelost zonder dat de hardware wordt geretourneerd.

Firmware- en APP-miniprogramma-updates worden gedistribueerd via het fabrieksportaal gedurende de levensduur van het product.

Begeleiding voor zorg voor een koud klimaat inbegrepen: laat het apparaat opwarmen tot boven -10℃ voordat het volledig wordt opgeladen bij extreme kou.

Vijf veldfouten die we blijven zien

Fout: ervan uitgaande dat elk rood stopcontact op de camping een vermogen van 16A heeft – sommige zijn 32A, andere hebben geen label. Rechts: controleer het typeplaatje van de contactdoos; het apparaat trekt 16A per fase en is op beide veilig, maar de kabel en de stekker moeten wel bij elkaar passen.

Fout: het voertuig parkeren met de kabel over een voetgangerspad gespannen. Rechts: leid de kabel boven of onder een mat en zet het pistool vast na het loskoppelen.

Fout: een blauw 16A enkelfasig stopcontact gebruiken via een zelfgemaakte adapter. Rechts: gebruik uitsluitend de originele CEE rode vijfpolige aansluiting waarvoor het apparaat is gebouwd.

Fout: de behuizing sluiten terwijl het apparaat heet is van een volledige oplaadsessie. Juist: een paar minuten stationair laten draaien en droog en losjes opgerold opbergen.

Fout: de LCD-waarschuwing negeren en doorgaan met rijden. Rechts: lees de code, wis de oorzaak van de fout en neem contact met ons op met de code als deze zich herhaalt.

Stemmen uit de langeafstandsweg

Een Fins logistiek bedrijf exploiteert vier elektrische bestelwagens tussen Helsinki en Lapland. Hun wagenparkbeheerder: 'Bij -25℃ start de unit en heeft een capaciteit van 11 kW, terwijl twee enkelfasige laders die we probeerden eenvoudigweg stopten. We zouden willen dat de kabel zes meter was in plaats van vijf; een van onze terreinen dwingt een krappe parkeerhoek af.'

Een in Kazachstan gevestigde importeur verkoopt het 11 kW-model aan mijnbouwbedrijven: 'Sites hebben driefasige dieselgeneratoren, geen laadstations. Deze box verandert een generatoraansluiting in enkele minuten in een oplaadpunt. Het acrylpaneel heeft een stootje gehad en ziet er nog steeds als nieuw uit, wat ons heeft verrast.'

Een Duits stel dat twee maanden door Scandinavië toerde, schreef ons halverwege de reis: 'Elke camping met een rood CEE-stopcontact werd 's nachts volledig opgeladen. We planden eerder rond blauwe stopcontacten en verspilden de ochtenden met jagen. De enige frustratie was dat er op een Franse camping een rood stopcontact achter een gesloten hek zat; geen enkele oplader lost dat op.'

Veelgestelde vragen over grensoverschrijdingen

Vraag: Welke stekker gebruikt de 11 kW-eenheid?

A: Een rode vijf-polige, 16A, 400V driefasige industriële stekker uit de CEE – de standaard die te vinden is op Europese campings, boerderijen en werkplaatsen.

Vraag: Kan het apparaat worden opgeladen via een eenfasig stopcontact?

A: Nee. Er is driefasige 380/400V nodig; bij eenfasige voeding zal de unit, door zijn ontwerp, geen stroom krijgen.

Vraag: De ingebouwde lader van mijn auto: accepteert deze 11 kW?

A: Alleen als het driefasig AC-laden ondersteunt; controleer de voertuigspecificaties, aangezien veel compacte elektrische voertuigen eenfasig beperkt zijn.

Vraag: Hoe snel laadt het echt op?

A: Ongeveer 50 kWh in ongeveer 4,5 uur op vol vermogen; een overnachting voegt een volledige dag rijbereik toe.

Vraag: Is de -30℃-waarde betrouwbaar?

A: Het is geverifieerd in de klimaatkamer, waarbij het opstarten is getest bij extreme kou; we adviseren nog steeds om het apparaat op te warmen vóór sessies met volledige belasting in diepe kou.

Vraag: Werkt het in landen met driefasige 230V-netwerken?

A: Het ingangsvenster van 380VAC ±15% dekt de meeste Europese 400V-netwerken; voor niet-standaard netwerken bevestig uw fase-naar-fase-spanning bij ons tijdens het bestellen.

Vraag: Welke documenten krijg ik voor de douane?

A: CE-, TUV- en CQC-certificaten, testrapporten, handelsfactuur en paklijst, voorbereid voor export naar meer dan 40 landen.

Vraag: Is het eigenlijk draagbaar?

A: Ongeveer 8-10 kg verpakt, met een draagtasoptie – zwaar genoeg om industrieel aan te voelen, licht genoeg om door één persoon te worden verplaatst.
