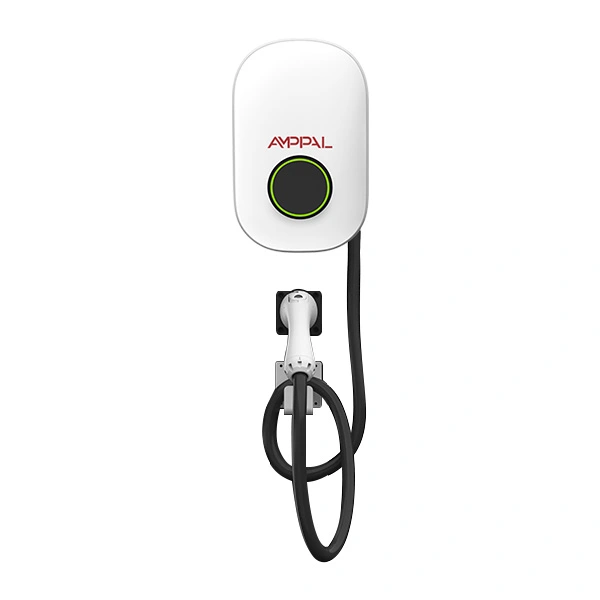

11kW draagbare AC EV-oplader voor residentieel en commercieel gebruik

Waarom 11 kW de Europese standaard werd

De woningvoorraad bepaalt het vermogen van de lader. In Duitsland, Oostenrijk, Scandinavië, de Benelux en een groot deel van Midden-Europa zijn huizen standaard bedraad met een driefasige 400V-voeding. Voed een wallbox 16A op elk van de drie fasen en je krijgt 11 kW – geen upgrade van de voeding, geen speciale toepassing.

De 11 kW draagbare AC EV-oplader voor residentieel en commercieel gebruik heeft om praktische redenen een vermogen van 11 kW, in plaats van een ronder klinkend getal. De AF-AC-11-B-A-O-1/2-SF heeft de afmetingen van wat een Europese binnenlandse verdeelkast al kan leveren.

Het is de moeite waard om duidelijk te zijn over de natuurkunde. Elf kilowatt is niet snelladen. Hij levert ongeveer 50-60 km actieradius per uur op, waarmee vrijwel elke auto 's nachts kan worden gevuld. Als je binnen twintig minuten een batterij gevuld wilt hebben, heb je gelijkstroom nodig, en geen enkele AC-wallbox tegen welke prijs dan ook zal dat doen.

Wat driefasen u koopt ten opzichte van een eenfasebox

Ongeveer 1,6x de laadsnelheid van een eenfasige eenheid van 7,4 kW, zonder toename van de stroom per fase – nog steeds slechts 16 A op elke poot.

Evenwichtige trekking over L1, L2 en L3. Uw verdeelbord ziet een gelijkmatige belasting in plaats van één fase die alles draagt, wat van belang is als de buren ook opladen.

Een lagere stroom per geleider betekent minder warmte in de kabel en terminals tijdens een lange laadsessie.

Compatibel met de ingebouwde laders van 11 kW die op de meeste elektrische auto's op de Europese markt zijn gemonteerd: u gebruikt de volledige AC-capaciteit van de auto in plaats van deze te beperken.

IP65-afdichting en een bereik van -30°C tot +50°C, dus een Noordse winter of een onbeschutte muur in de Alpen valt binnen de specificaties.

304 × 191 × 95 mm en licht genoeg om door één persoon te monteren, ondanks dat het een driefasige eenheid is.

Technische specificaties

Huizen en gebouwen die hiervoor geschikt zijn

Duitse, Oostenrijkse en Zwitserse eengezinswoningen: driefasig is standaard in de consumentenunit, dus voor 11 kW is er meestal helemaal geen nutsvoorziening nodig.

Scandinavische eigendommen met parkeergelegenheid buiten: de temperatuurbestendigheid van -30°C en de IP65-behuizing zorgen voor onbeschutte installatie in de winter.

Nederlandse en Belgische rijwoningen: compact genoeg voor een smalle zijgevel of een gezamenlijke doorgang.

Kleine appartementsgebouwen met twee of drie eenheden: evenwichtige driefasige belasting houdt het gebouwenaanbod binnen de perken.

Bedrijfsauto geparkeerd bij de woning van een werknemer: 11 kW 's nachts dekt een volledige werkdag en het APP-logboek geeft een schoon overzicht van de onkostenvergoeding.

Hoe de unit omgaat met driefasige voeding

De wallbox schakelt AC door naar het voertuig; de conversie naar gelijkstroom gebeurt in de ingebouwde lader van de auto. Wat de eenheid feitelijk bestuurt, is het pilootsignaal: het vertelt de auto hoeveel stroom de installatie veilig kan leveren, en de auto beperkt zichzelf dienovereenkomstig.

Voordat de contactor sluit, controleert het apparaat de continuïteit van de aarde en bevestigt het dat het voertuig correct is aangesloten en vergrendeld. Tijdens de sessie wordt in een detectiefase voor reststroom gekeken naar DC-lekkage en AC, wat de vereiste is om goedkopere importproducten op te sporen die in Europa worden verkocht.

Als één fase wegvalt – wat niet ongebruikelijk is bij de bevoorrading op het platteland – detecteert de eenheid de onbalans en stopt in plaats van op twee benen verder te gaan. Die bescherming is de reden waarom een ​​fasestoring een geregistreerde gebeurtenis op uw telefoon wordt in plaats van een beschadigde ingebouwde oplader.

Naleving voor de Europese markt

CE-conformiteit met betrekking tot de laagspannings- en EMC-richtlijnen, waarbij het technische dossier per modelserie wordt bewaard.

Elke eenheid ondergaat een diëlektrische weerstands- en aardcontinuïteitstest voordat deze wordt verpakt. Dit is 100% testen, geen batchbemonstering.

IP65-verificatie door middel van waterstraal, niet alleen door sprayen. Het tweede cijfer is wat dit onderscheidt van de IP54-eenheden die het budgetsegment van de markt domineren.

Thermische cycli tussen -30°C en +70°C op productiemonsters, die de opslag- en operationele extremen van Noord-Europese installaties weerspiegelen.

Aardlekbeveiliging getest voor zowel AC- als 6mA DC-foutdetectie, passend bij wat Europese installateurs moeten verifiëren bij de inbedrijfstelling.

Elke unit wordt vergezeld van een serienummer van het testrapport, wat de zaken vereenvoudigt als een bouwinspecteur om bewijsmateriaal vraagt.

Productieroute

1. Inname van componenten: magneetschakelaars, RCD-modules, controllers en behuizingen worden gecontroleerd aan de hand van de specificaties voordat ze op voorraad komen.

2. Vormgeving en inspectie van de behuizing – de behuizing van polycarbonaat wordt gecontroleerd op vlakheid van het afdichtingsvlak, aangezien IP65 hiervan afhankelijk is.

3. Pakkingfitting – afdichtingen zitten en worden gecontroleerd in plaats van eenvoudigweg op hun plaats te laten vallen.

4. Elektronica-assemblage: controller, contactor en RCD-trap gemonteerd op onze AC-lijn; Het eindkoppel wordt geregistreerd.

5. Firmware laden en pilootsignaalkalibratie tegen een referentievoertuigsimulator.

6. Testen van elektrische veiligheid — diëlektrische sterkte, isolatieweerstand, continuïteit van de aarde, verificatie van aardlekschakelaars.

7. IP65-waterstraaltest op bemonsterde eenheden van elke batch, waarbij de behuizing daarna werd geopend om te bevestigen dat de binnenkant droog was.

8. Functioneel weken, verpakken in winkelklare dozen en palletiseren voor export.

Moet u 11 kW of 7,4 kW kopen?

Controleer twee dingen voordat u een beslissing neemt: uw voorraad en uw auto. Als uw consumenteneenheid eenfasig is, is dit model niet de juiste aankoop en het upgraden van een huishoudelijk elektriciteitsnet naar driefasig is zelden de moeite waard puur vanwege het opladen; koop in plaats daarvan de eenfasige versie van 7 kW.

Controleer vervolgens de auto. Een voertuig met een ingebouwde lader van 7,4 kW zal 7,4 kW uit dit apparaat halen en niet meer. U betaalt voor de capaciteit die de auto niet kan gebruiken. Veel populaire modellen vallen in deze categorie, dus het is de moeite waard om dit te bevestigen in plaats van aan te nemen.

Wanneer beide vakjes zijn aangevinkt – driefasige voeding en een auto met een capaciteit van 11 kW – is dit de juiste keuze, en de batterij zal in ongeveer tweederde van de tijd worden gevuld als een eenfasige eenheid.

Punten om te verhogen bij andere leveranciers

Vraag specifiek naar het tweede cijfer van de IP-classificatie. IP65 is bestand tegen waterstralen; IP54 is bestand tegen spatten. Op een blootliggende Europese muur is dat verschil binnen twee winters zichtbaar.

Vraag of 6mA DC-lekstroomdetectie ingebouwd is of een extern apparaat vereist. Die van ons is geïntegreerd.

Vraag naar het gedrag bij faseverlies. Een apparaat dat op twee fasen blijft werken, kan de ingebouwde lader van het voertuig beschadigen.

Vraag wat er gebeurt zonder internet. Dit apparaat wordt rechtstreeks vanaf een telefoon via Bluetooth bestuurd, dus het werkt helemaal zonder netwerk.

Commerciële voorwaarden hier: MOQ 1 eenheid voor standaardconstructies, 15-20 werkdagen productie, 2 jaar garantie, aangepaste branding beschikbaar vanaf 100 eenheden.

Verpakking en vracht naar Europa

De draagbare, aan de muur gemonteerde AC EV-oplaadeenheid van 11 kW voor residentieel en commercieel gebruik wordt verzonden in een winkelklare bedrukte doos van ongeveer 380 × 260 × 150 mm met een brutogewicht van ongeveer 4,5 kg, inclusief de kabel, met gegoten schuiminzetstukken en een zakje met droogmiddel.

Dozen verpakt met 20 stuks op een pallet op hittebehandeld, ontsmettingsvrij hout, in rekfolie gewikkeld en vastgebonden. In een 20 voet container passen ongeveer 1.800 eenheden; kleinere hoeveelheden verplaatsen zich goed als LCL of door de lucht gezien het lage gewicht.

Wij verzenden EXW, FOB Ningbo of Shanghai, CIF en DDP naar de meeste EU-bestemmingen. Documentatie omvat de handelsfactuur, paklijst, CE-conformiteitsverklaring, serienummer testrapport en certificaat van oorsprong. Voor distributeurs kunnen wij retailverpakkingen bedrukken in uw eigen branding en taal.

Garantie en voortdurende ondersteuning

Twee jaar standaard op de volledige unit, inclusief de contactor, RCD-trap, controller en behuizing.

Storingen worden meestal gediagnosticeerd via het APP-gebeurtenislogboek. Installateurs sturen ons een screenshot en wij identificeren de oorzaak zonder een bezoek ter plaatse.

Vervangingseenheden of onderdelen worden binnen 48 uur na een bevestigde storing, doorgaans binnen 3-5 werkdagen, per koerier naar Europa verzonden.

Installatiehandleiding, bedradingsschema en een inbedrijfstellingchecklist in het Engels worden meegeleverd; Voor volumebestellingen zijn Duitse, Franse en Nederlandse versies beschikbaar.

Behalve een jaarlijkse visuele controle van de kabel, pakking en aansluitingen is er geen routineonderhoud nodig.

Installatiefouten die het vermijden waard zijn

Fout: ervan uitgaande dat het huis driefasig is omdat de straat dat is. Rechts: open de consumentenunit en controleer of er drie stroomvoerende geleiders zijn voordat u bestelt.

Fout: verbinding maken via een bestaand gedeeld circuit. Rechts: voer een speciaal driefasig circuit uit met een eigen onderbreker en aardlekschakelaar, aangepast aan de installatie.

Fout: vertrouwen op IP65 om een ​​jetwash van dichtbij te overleven. Rechts: in de standaardtest is hij afgedicht tegen waterstralen, maar richt een hogedrukreiniger niet rechtstreeks op de naden van de behuizing.

Fout: montage met de kabelinvoer naar boven gericht. Rechts: volg de aanwijzingen in de handleiding. Water loopt langs een kabel en verzamelt zich op elk punt van binnenkomst dat naar de hemel gericht is.

Fout: de faserotatiecontrole overslaan. Juist: verifieer het bij de inbedrijfstelling: de unit meldt een storing in plaats van op te laden, en die vermijdbare oproep kost een installateursdagtarief.

Feedback van Europese installaties

Een installateur uit Nedersaksen heeft er sinds begin 2025 ongeveer veertig in nieuwbouwwoningen gemonteerd. Zijn praktijkopmerking: de compacte behuizing is belangrijker dan het specificatieblad doet vermoeden, omdat Duitse bijkeukens overvol zijn en een grote wallbox vaak standaard buiten belandt.

Een huiseigenaar in Tromsø, ruim binnen de poolcirkel, meldde dat het apparaat twee winters probleemloos heeft doorstaan, hoewel hij wel opmerkte dat de telefoonapp bij diepe kou traag verbinding maakt voordat de elektronica opwarmt. We hebben dat doorgegeven aan het firmwareteam; het is een Bluetooth-waakgedrag, geen oplaadprobleem.

Een vastgoedbeheerder in Rotterdam die zes eenheden verspreidt over drie gebouwen, zei dat de evenwichtige driefasige stroom de doorslaggevende factor was; de bevoorrading van het gebouw had niet zes eenfasige laders kunnen bevatten die allemaal op hetzelfde traject laadden.

Veelgestelde vragen

Vraag: Hoe weet ik of ik driefasen in huis heb?

A: Controleer de consumenteneenheid op drie stroomvoerende geleiders, of kijk naar uw meter; driefasige meters tonen afzonderlijke metingen per fase. Uw elektricien kan dit binnen enkele minuten bevestigen.

Vraag: Wat moet ik doen als mijn auto slechts 7,4 kW AC verbruikt?

A: Hij laadt op met 7,4 kW. Er is niets beschadigd, maar u betaalt voor capaciteit die u niet kunt gebruiken. Koop in plaats daarvan het eenfasige model.

Vraag: Hoe lang duurt het volledig opladen?

A: Ongeveer 50-60 km bereik per uur. Een batterij van 60 kWh van 20% naar vol duurt ongeveer vijf uur.

Vraag: Heeft het internet nodig?

A: Nee. Bluetooth-bediening werkt van telefoon naar oplader zonder netwerk. WiFi is optioneel als u zichtbaarheid op afstand wilt.

Vraag: Is het geschikt voor buitenmontage in Scandinavië?

A: Ja — IP65 en bestand tegen -30°C. Volg de montagerichting in de handleiding, zodat er zich geen water kan verzamelen bij de kabelingang.

Vraag: Welke connector is gemonteerd?

A: Type 2, de Europese norm. De kabellengte is standaard 5 meter.

Vraag: Heb ik een extra aardlekschakelaar nodig?

A: Het apparaat integreert AC- en 6mA DC-reststroomdetectie. Uw installateur moet nog steeds bevestigen dat de stroomopwaartse bescherming voldoet aan de plaatselijke bedradingsvoorschriften.

Vraag: Kan ik het laten merken?

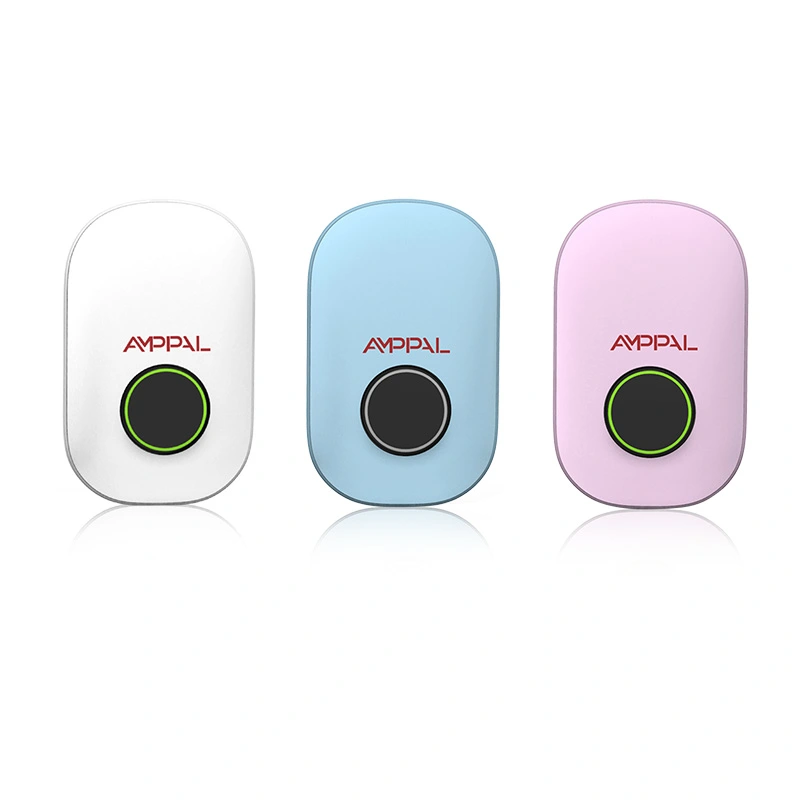

A: Ja – logo, kleur behuizing en bedrukte retailverpakking vanaf 100 stuks, met een levertijd van 25-30 werkdagen.
