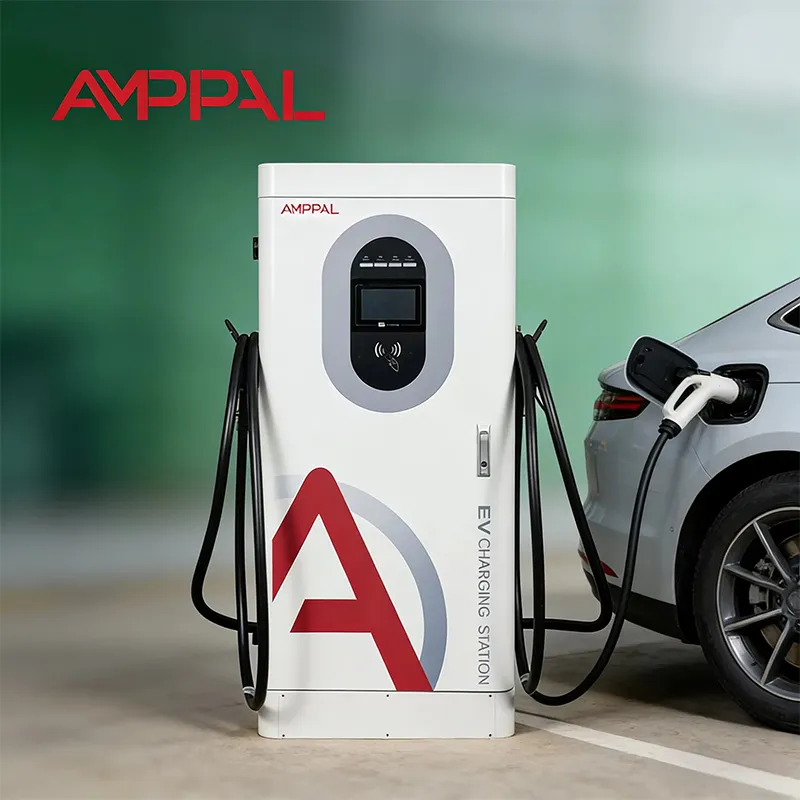

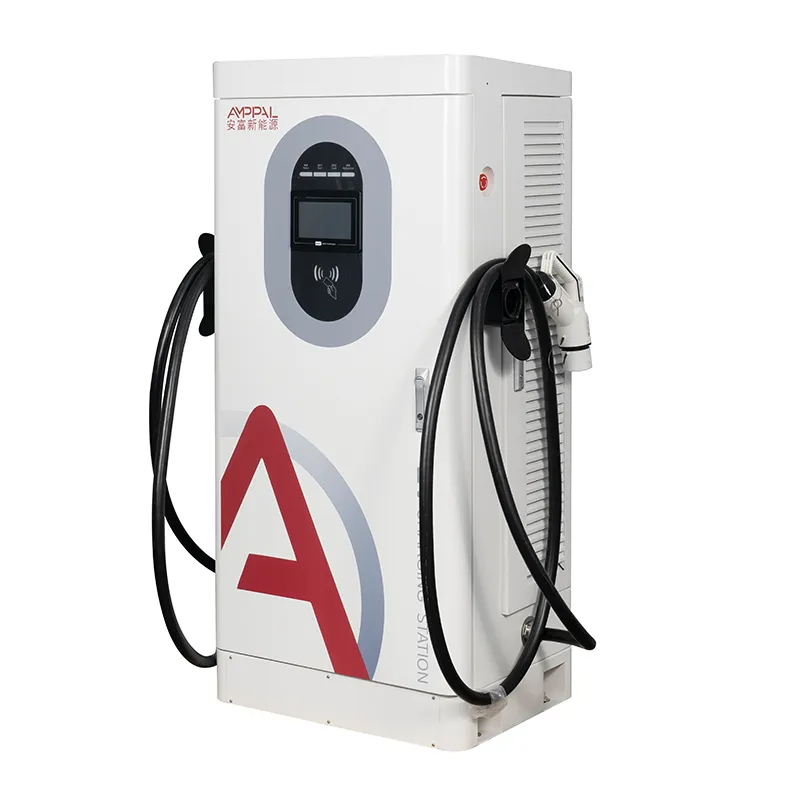

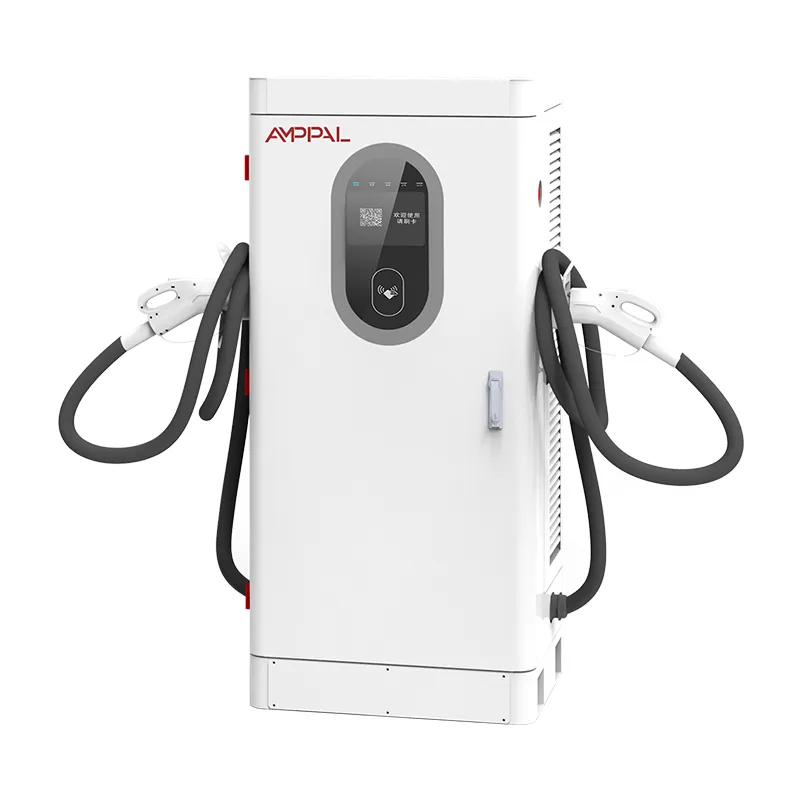

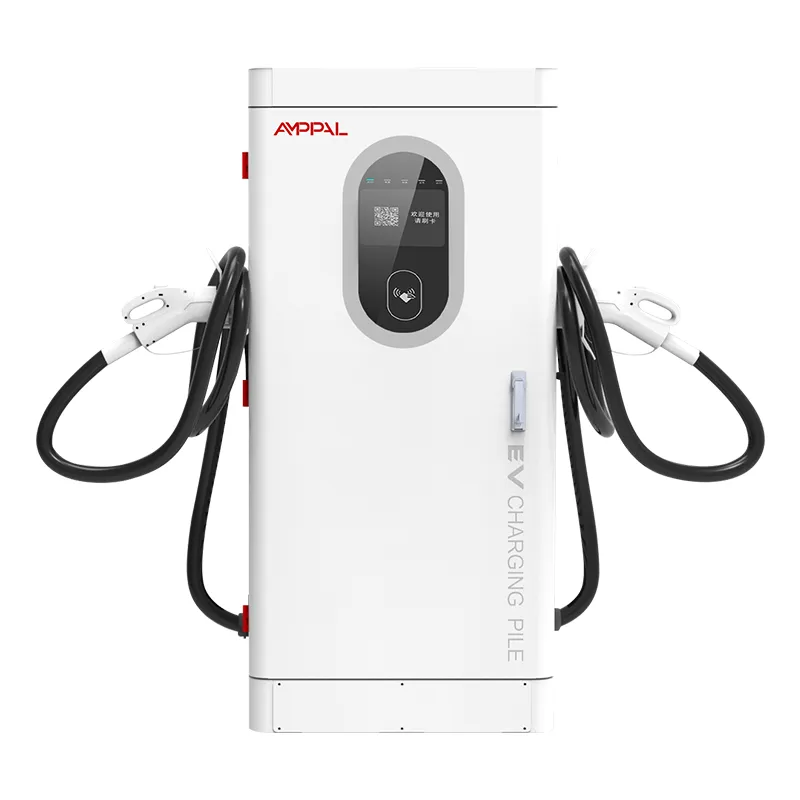

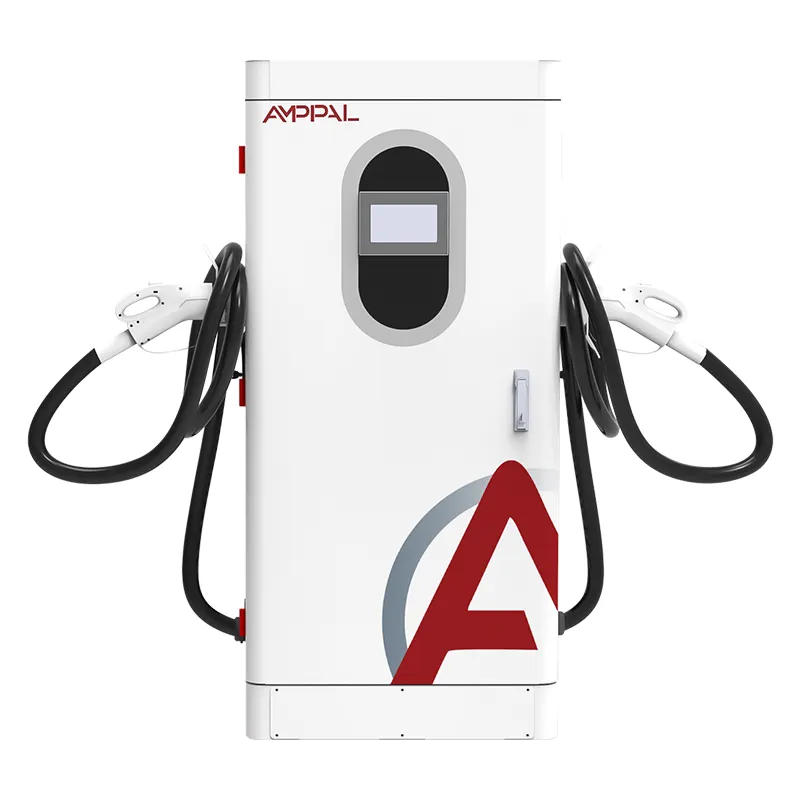

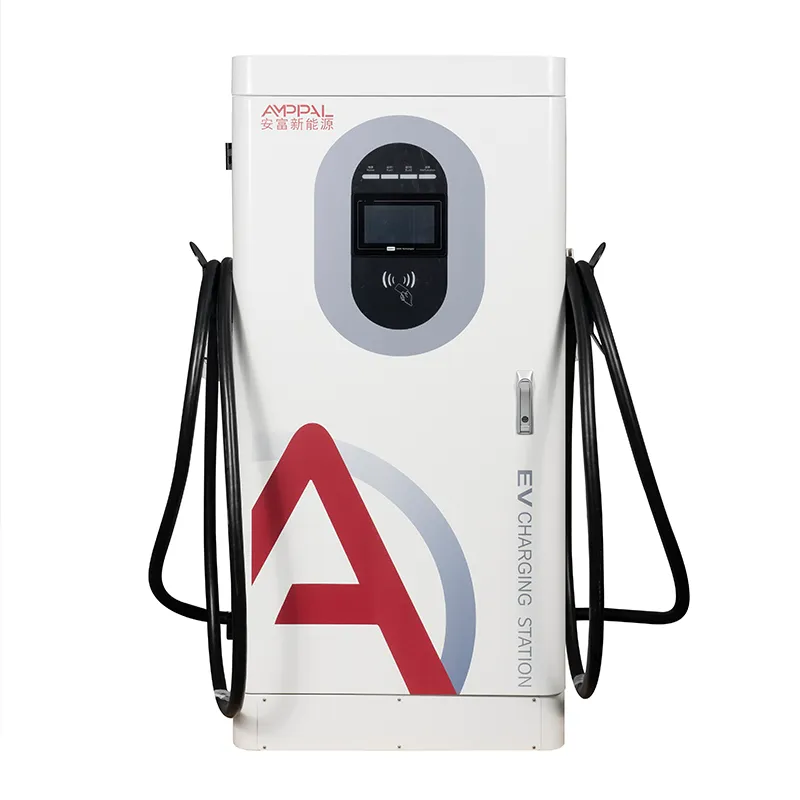

Geïntegreerde DC EV-oplader van 200 kW met ultrahoog vermogen voor elektrische busvloten

De 200 kW-kast die software als onderdeel van de hardware beschouwt

De meeste laadstoringen zijn geen stroomstoringen. Het zijn platformfouten – een oplader die niet wil praten, een tarief dat niet wil updaten, een transactie die zich niet wil verzoenen – en ze kosten geld zonder dat er een doorgebrande zekering in zicht is. De AF-DC-200-Y-B-O-4-H is een geïntegreerde DC-snellader van 200 kW die zo is ontworpen dat de softwarelaag net zo bruikbaar is als de vermogensfase.

OCPP 1.6j is de taal die dit kabinet spreekt met uw backend; Ethernet, 4G en WiFi zijn de leidingen; Met RFID, APP en Plug & Charge bewijst een bestuurder wie hij is. Elke keuze verwijst naar een ander bedrijfsmodel, en deze pagina doorloopt ze allemaal in de volgorde waarin u ze tegenkomt. We publiceren ook de lijst met platforms waarvoor we gevalideerd hebben, zodat een koper de compatibiliteit kan controleren voordat hij tekent, en niet na levering.

Drie manieren om verbinding te maken, en wanneer iedereen wint

Ethernet is de standaard voor permanente stations: de laagste latentie, geen signaalproblemen en de meest stabiele drager voor een volledige OCPP-sessie.

4G is geschikt voor afgelegen en onbeheerde locaties waar bekabeling duur is; een lokale simkaart plus APN-instellingen zorgen ervoor dat het apparaat binnen enkele minuten online is.

WiFi is geschikt voor tijdelijke installaties of installaties binnenshuis die een bestaand netwerk delen, hoewel overvolle banden hartslagvertragingen kunnen veroorzaken.

Failover gebeurt automatisch: de kast let op de OCPP-hartslag en als de primaire link wegvalt, gaat deze zonder handmatige stap over naar de back-up.

Wat de leiding ook is, transacties en meterwaarden worden lokaal gebufferd tijdens storingen, dus een gat in de connectiviteit betekent nooit een gat in de omzetgegevens.

Technische specificaties

Implementaties waarbij backend-integratie het belangrijkst is

Multi-brand stations waarbij één platform laders van meerdere fabrikanten moet beheren zonder speciale gevallen.

Sites met time-of-use-tarieven die dagelijks veranderen en op afstand worden gepusht door de operator.

Roamingnetwerken waarbij de thuisapp van een bestuurder een buitenlandse oplader moet autoriseren.

Bedrijfs- en wagenparkdepots die kostentoewijzing en gebruiksrapporten per bestuurder nodig hebben.

Gesubsidieerde of gecontroleerde projecten waarbij elke kWh herleidbaar moet zijn naar een transactierecord.

Hoe OCPP 1.6j-onboarding feitelijk werkt

De inbedrijfstelling begint met identiteit: we stellen het serienummer van de lader, de OCPP-versie en de inloggegevens in de fabriek in, en u voert de server-URL plus autorisatiesleutel in de HMI in. Bij de eerste keer opstarten verzendt de kast BootNotification; het platform antwoordt met Geaccepteerd en een hartslaginterval, meestal 60 seconden.

Vervolgens komt de configuratie: tarieven, connectortypen, offline transactie-instellingen en weergavetaal arriveren als ChangeConfiguration-berichten van het platform. Vervolgens voeren we met uw team de standaard testsequentie uit - StartTransaction, MeterValues, StopTransaction en een DataTransfer-check - voordat de unit live gaat.

Dezelfde stroom herhaalt zich wanneer u later van platform verandert, wat gebruikelijk is wanneer operators backends consolideren. Niets aan de 200 kW-eenheid is gebonden aan de cloud van één leverancier, en onze technici kunnen deelnemen aan het migratiegesprek om de overdracht binnen een uur te houden.

Beveiliging maakt deel uit van dezelfde opzet: TLS-encryptie op het OCPP-kanaal, een autorisatiesleutel in plaats van een gedeeld wachtwoord en de mogelijkheid om sleutels te rouleren zonder bezoek aan de locatie. Certificaten en sleutels bevinden zich in de controller, niet op het openbare netwerk.

Plug & Charge, RFID en APP: wat verandert er voor de backend

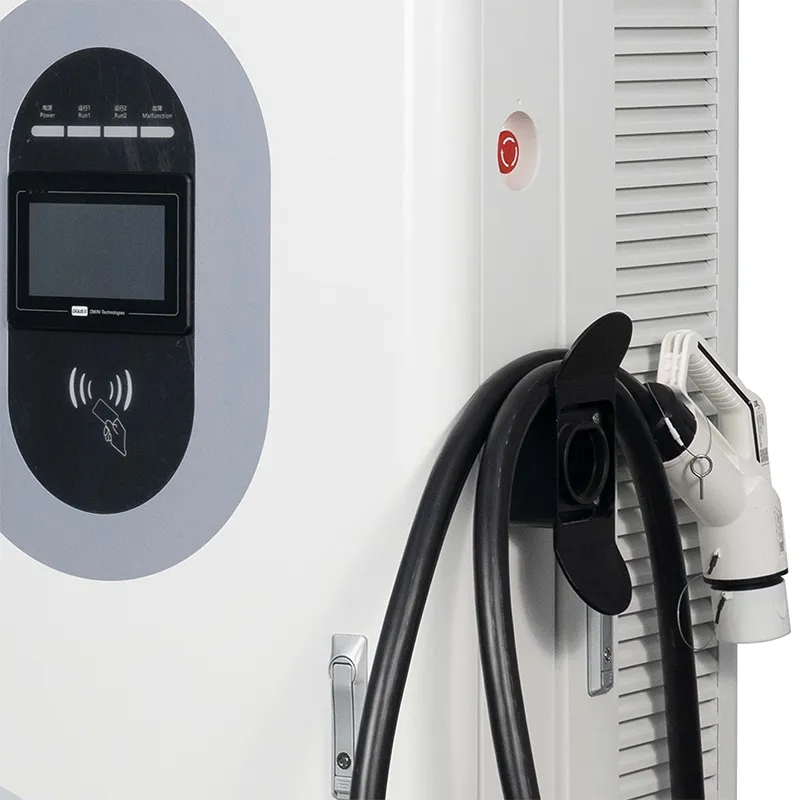

RFID is het werkpaard: een kaart of sleutelhanger tikt op de lezer, de kast controleert de witte lijst met het platform en het opladen begint binnen enkele seconden. Goedkoop en vertrouwd, maar kaarten moeten worden uitgegeven en vervangen bij verlies.

APP-opladen verplaatst de cheque naar de telefoon: scan de QR of kies de oplader in de app, autoriseer en de sessie is aan het account gekoppeld. Geen kaart om te verliezen, maar de dataverbinding van de bestuurder moet actief zijn.

Met Plug & Charge (ISO 15118) kan de auto zichzelf via de kabel identificeren met behulp van het certificaat, zodat de bestuurder de stekker in het stopcontact steekt en wegloopt. Het is de meest vloeiende stroom en degene die een certificaatbeheersysteem op de backend nodig heeft; wij verzenden de kast gereed en uw platform maakt dit mogelijk. De backend bevat ook de contractcertificaten die beslissen welke voertuigen worden geaccepteerd - zonder deze valt de auto eenvoudigweg terug op RFID of APP.

Certificaten en de tests die ze ondersteunen

CE-, CB-, TÜV-, UL- en CCC-certificaten zijn voor dit model aanwezig en worden op verzoek gedeeld.

De 13 veiligheidsfuncties vallen binnen de conformiteit van EN IEC 61851-1:2019 en 61851-23:2014.

Elke eenheid wordt in de fabriek geflashed met de definitieve firmware, zodat de versie op de krat overeenkomt met het certificaat.

48 uur inbranden bij 40 °C registreert output, efficiëntie en OCPP-hartslagstabiliteit.

Een monster van elke batch loopt 96 uur in de zoutsproeikamer.

Netwerkhandshakes met een OCPP-testserver maken deel uit van de uiteindelijke kwaliteitscontrole en zijn geen verrassing voor de klant.

De Assembly Trail met acht stations

Behuizing: CNC-ponsen, lasersnijden, buigen en lassen, daarna poedercoaten.

Aparte lijnen voor de AC-ingangstrap en DC-voedingsmodules - ze delen nooit een bank.

Inkomende inspectie van SiC-modules, connectoren, RFID-kaarten en de kaartterminal.

Koppelgecontroleerde bedrading met een visuele kwaliteitscontrole op elke verbinding.

Firmware-flash en netwerkconfiguratie, inclusief APN- en serverinstellingen.

48 uur inbranden bij 40°C met continu geregistreerde communicatie.

Functietest van alle 13 beveiligingen plus een gesimuleerde OCPP-sessie.

Verpakken, palletiseren en de fotoreportage vóór verzending.

Maattabel: is 200 kW de vermogensklasse die u werkelijk nodig heeft?

Als je nog geen platform hebt en niemand om er een te runnen, is dit kabinet de verkeerde eerste aankoop; een eenvoudiger model met alleen RFID zal sneller live gaan. En als de locatie sessies van 20 tot 30 minuten nodig heeft voor auto's van 400 V, ruimt 120 kW dezelfde wachtrij op tegen een lagere investering.

De 200 kW-klasse verdient zijn geld wanneer voertuigen nieuwer en sneller zijn - 800 V-auto's op volle snelheid over de constante vermogensband van 300-1000 V - en wanneer het bedrijf afhankelijk is van platformfuncties: dynamische tarieven, roaming, wagenparkrapportage.

Wees ook eerlijk over het netwerk. Als de locatie geen betrouwbaar Ethernet- of 4G-signaal heeft, omvat de offlinemodus het opladen, maar geen diagnose op afstand, en dat verandert uw serviceplan.

Waarom kopers een contract sluiten met de fabriek en niet met een wederverkoper

Proefbestellingen vanaf 1 eenheid voor nieuwe markten; containerprijzen vanaf 10 stuks.

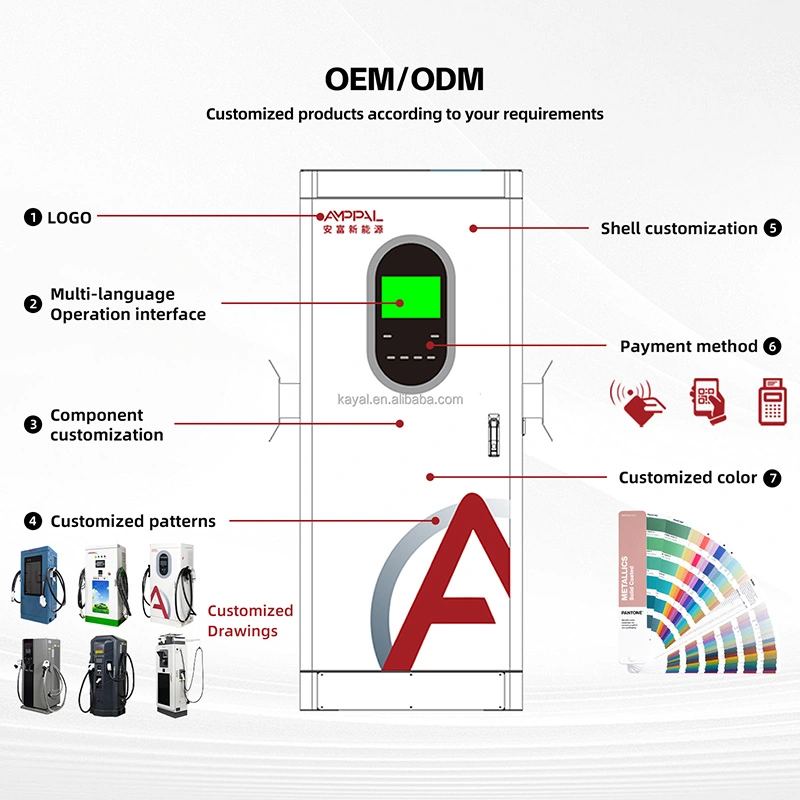

Voorraad bouwt schip in 15-20 werkdagen; OEM-branding voegt 7-10 dagen toe.

OCPP-configuratieondersteuning met uw platformteam tijdens de inbedrijfstelling.

Firmware-updates en releaseopmerkingen rechtstreeks van de fabrikant gedurende de garantietermijn.

Certificaatkopieën, testrapporten en op serie afgestemde documentatie voor audits.

Documenten inpakken, laden en exporteren

Elke kast wordt rechtop verzonden in een multiplexkist van ongeveer 1720 × 850 × 660 mm, opgevuld met schuimhoeken en afgedicht tegen vocht. Hijsogen houden de unit waterpas tijdens het verplaatsen van een vorkheftruck of kraan.

Op basis van de kratafmetingen per order worden laadplannen berekend; vier kasten per container van 40 voet is een typisch plan, vastgezet aan de bevestigingsrails.

Handelsfactuur, paklijst en certificaten reizen met de zending mee; originele certificaatkopieën gaan per koerier.

After-Sales: bediening op afstand en de termijn van twee jaar

Twee jaar standaardgarantie op modules, controller, HMI en connectoren, met firmware-ondersteuning voor de hele looptijd.

Configuratie op afstand en parameterwijzigingen worden samen met u uitgevoerd tijdens een livesessie - geen bezoek ter plaatse voor tarief- of taalupdates.

Firmware-updates worden via een rollback-pad over het netwerk gepusht als een release zich niet goed gedraagt.

We analyseren OCPP-logboeken met u wanneer er een transactie- of hartslagprobleem op uw platform verschijnt.

Er zijn reservebesturingskaarten en -modules op voorraad; een modulewissel duurt ongeveer 45 minuten ter plaatse.

Installatie en netwerkconfiguratie: verkeerd versus goed

Fout: vertrouwen op openbare WiFi voor een permanent station. Rechts: Ethernet of 4G als primair, WiFi alleen als back-up.

Fout: de APN-test overslaan vóór de inbedrijfstelling. Rechts: een simkaartcontrole in het veld met een datatellingstest op de eerste dag.

Fout: de fabriekswachtwoorden blijven staan. Rechts: instellen van HMI- en externe toegangsreferenties bij de eerste keer opstarten.

Fout: ervan uitgaande dat offline opladen offline inkomsten betekent. Rechts: het offline tarief configureren en het reconcile rapport wekelijks controleren.

Fout: firmware upgraden tijdens piekuren. Rechts: updates plannen voor een venster met weinig verkeer met een terugdraaiplan.

Fout: een werkende configuratie overschrijven tijdens een update. Rechts: eerst de parameterset exporteren, zodat de rollback de exacte vorige status herstelt.

Drie veldrapporten over backend-integratie

Een Maleisische wagenparkbeheerder beschikt over 200 kW-units voor elektrische bestelwagens en heeft rapportage per bestuurder nodig. De onboarding van OCPP duurde een middag terwijl onze engineer aanwezig was; de klacht die later naar boven kwam was reëel: de eerste firmware bouwde met vreemde tussenpozen meterwaarden op, die binnen een week werden opgelost door een netwerkpush.

Een brandstofretailer in Turkije sloot zich aan bij een roaming-aggregator om buitenlandse chauffeurs te bedienen. Plug & Charge werd aan platformzijde ingeschakeld zonder de kasten aan te raken, en RFID bleef actief als uitwijkmogelijkheid voor huurauto’s zonder certificaten.

Een locatie in het zuiden van Chili heeft fragmentarisch 4G en geen Ethernet-optie. De offlinemodus zorgde ervoor dat de sessies twee dagen lang doorliepen, en de transacties in de wachtrij werden netjes op elkaar afgestemd toen de link terugkeerde. Het enige minpunt van de operator: tariefwijzigingen komen alleen binnen als de connectiviteit dit toelaat, dus controleren ze het dashboard dagelijks.

FAQ: Integratie- en backendvragen

Vraag: Welke OCPP-versies ondersteunt de kast?

A: OCPP 1.6j is standaard, 2.0 is op aanvraag beschikbaar voor nieuwe projecten.

Vraag: Kan ik het verbinden met mijn eigen server in plaats van met een commercieel platform?

A: Ja, elke OCPP 1.6j-server werkt; wij bieden de configuratiestappen.

Vraag: Wat gebeurt er met transacties als het netwerk wegvalt?

A: Sessies gaan lokaal door, transacties worden opgeslagen en worden afgestemd op het platform wanneer de link terugkeert; de wachtende wachtrij blijft tot die tijd zichtbaar in de HMI.

Vraag: Hoe wordt Plug & Charge ingeschakeld?

A: De kast wordt klaar geleverd; jouw platform geeft en beheert de ISO 15118-certificaten.

Vraag: Heb ik voor elke oplader een nieuwe simkaart nodig?

A: Eén data-simkaart per kast is gebruikelijk, hoewel een gedeelde APN ook werkt met de juiste instellingen.

Vraag: Hoe werken firmware-updates?

A: Ze worden over het netwerk gepusht, met een rollback-pad en release-opmerkingen vanuit de fabriek.

Vraag: Mijn oplader verschijnt niet op het platform - waar moet ik beginnen?

A: Controleer het hartslaglogboek, de server-URL en de autorisatiesleutel; dat trio lost de meeste zaken op.

Vraag: Kan de 200 kW-eenheid met andere netwerken roamen?

A: Ja, via de roamingovereenkomsten van uw platform; de kast heeft naast de standaard OCPP-verbinding geen extra hardware nodig.
