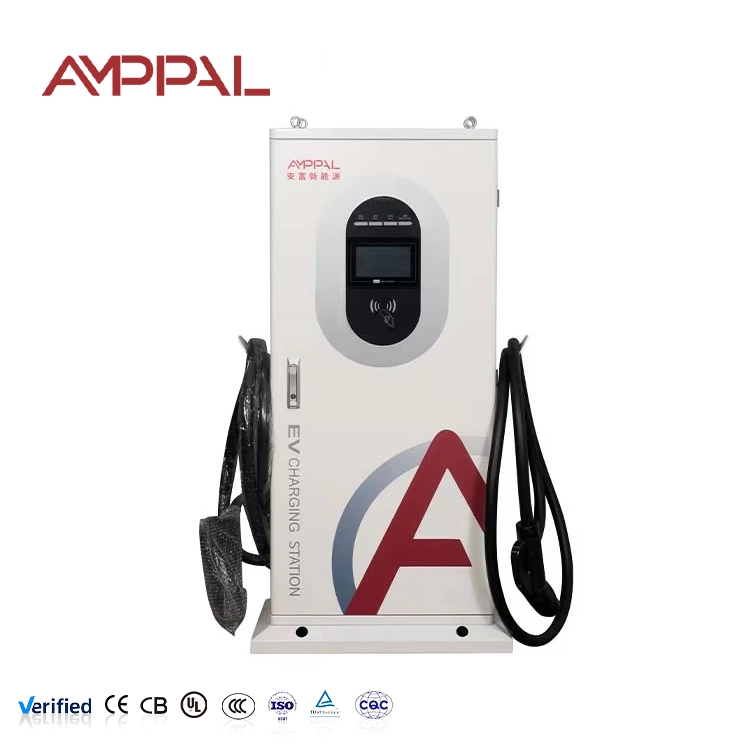

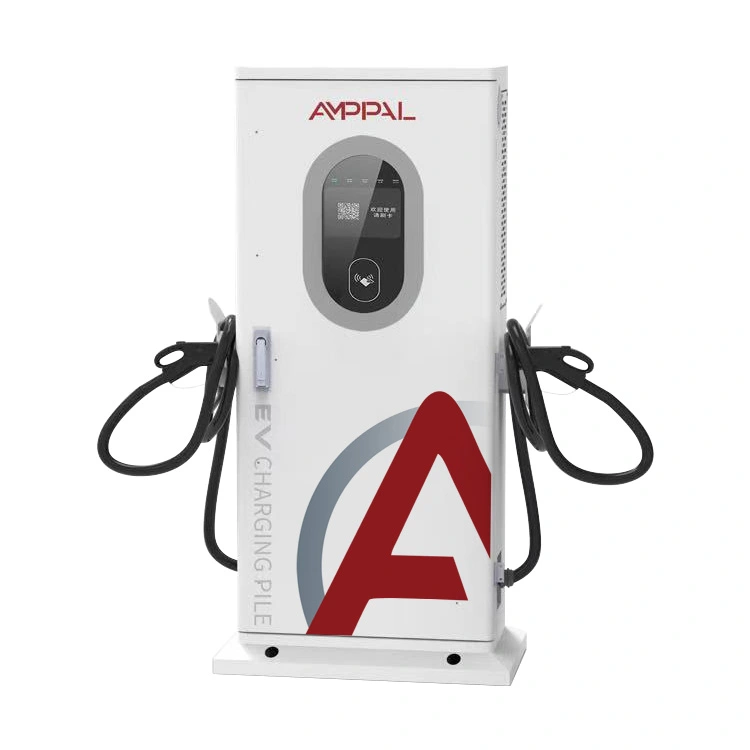

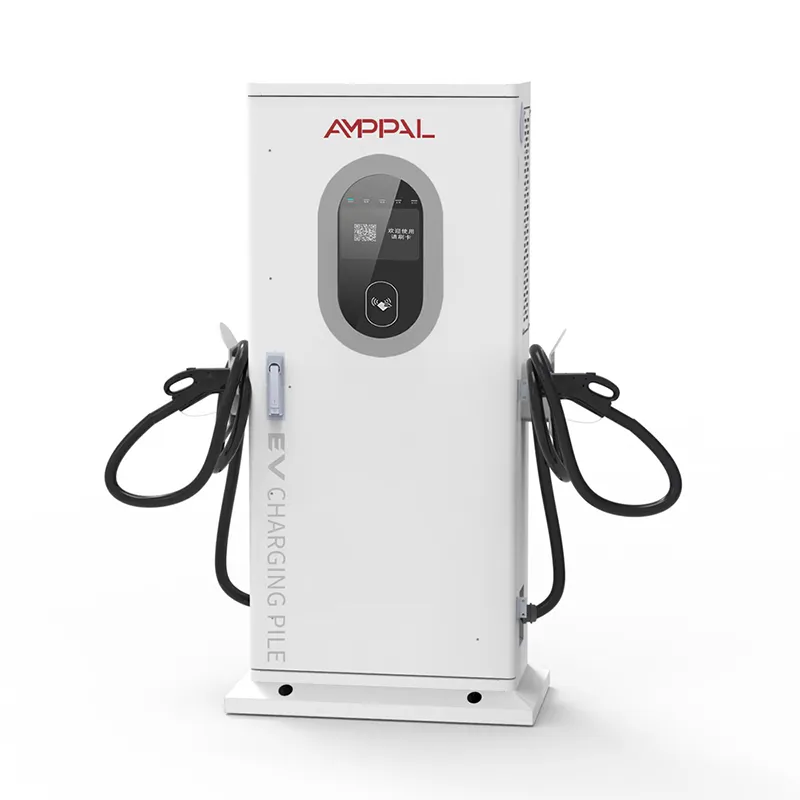

Commercieel geïntegreerd DC EV-laadstation van 40 kW voor openbaar parkeren

Wat deze oplader is en waar hij voor bedoeld is

Zoute lucht, woestijnhitte, ijskoude nachten: de omgevingen die goedkope opladers doden, zijn precies waar de AF-DC-040-Y-B-O-3/4/5-H is ontworpen om in leven te blijven. Het is een op de vloer staande geïntegreerde DC-snellader in een kast van 1517 x 650 x 300 mm met voet, met een vermogen van 40 kW over 200-1000 VDC bij maximaal 100 A op AC380V +/- 15%.

Niemand koopt een unit van 40 kW omdat deze glamoureus is. Het bestrijkt een werkdag van echte klanten – taxi's, busjes, forensen – zonder te betalen voor stroom die ze nooit gebruiken. De beslissende vraag is niet de stickerprijs.

Waarom dit apparaat minder kost dan 5 jaar

Gepoedercoate stalen kast IP54: stof- en spatwaterdicht, zodat kustzout en straatvuil de lak aantasten in plaats van de elektronica.

De unit kan winters van -25 C en zomers van +50 C aan, waarbij de werking soepel verloopt in plaats van uitvalt - de logica beschermt de modules.

96 uur durende zoutsproeitesten op een monster uit elke productiebatch - dezelfde norm die wordt gebruikt voor apparatuur van maritieme kwaliteit.

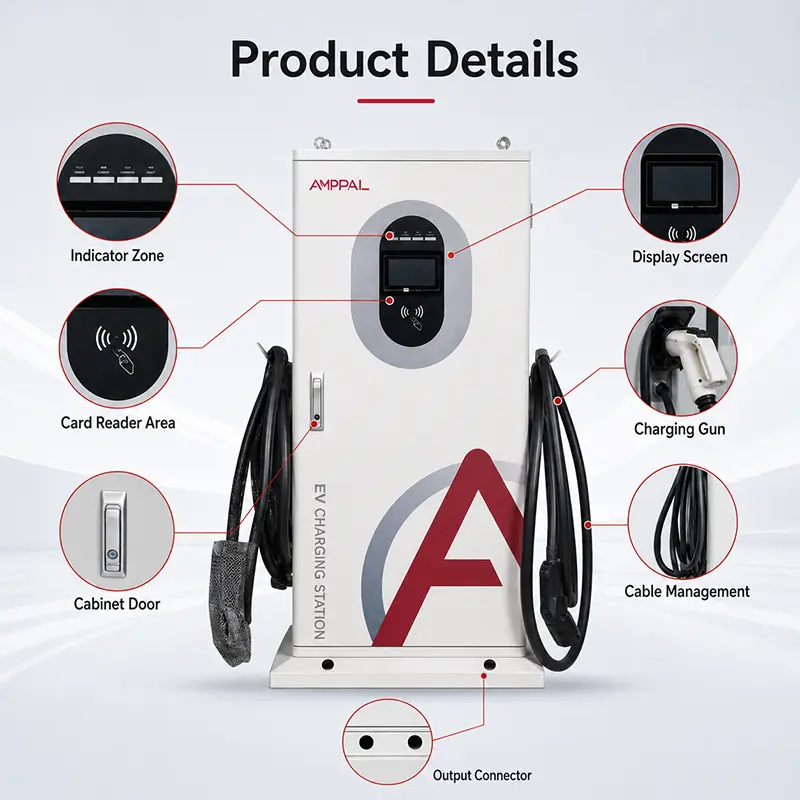

De slijtagedelen – pistool, ventilatoren, filter, scherm – zijn plug-in modules die een plaatselijke elektricien ter plaatse kan verwisselen.

Reserveonderdelen worden meer dan 8 jaar op voorraad gehouden en de onderdelen die slijten zijn de goedkope, niet de dure.

95% piekefficiëntie en stand-by-logica: een apparaat dat tussen sessies door zit, verbruikt ongeveer evenveel als een paar LED-lampen.

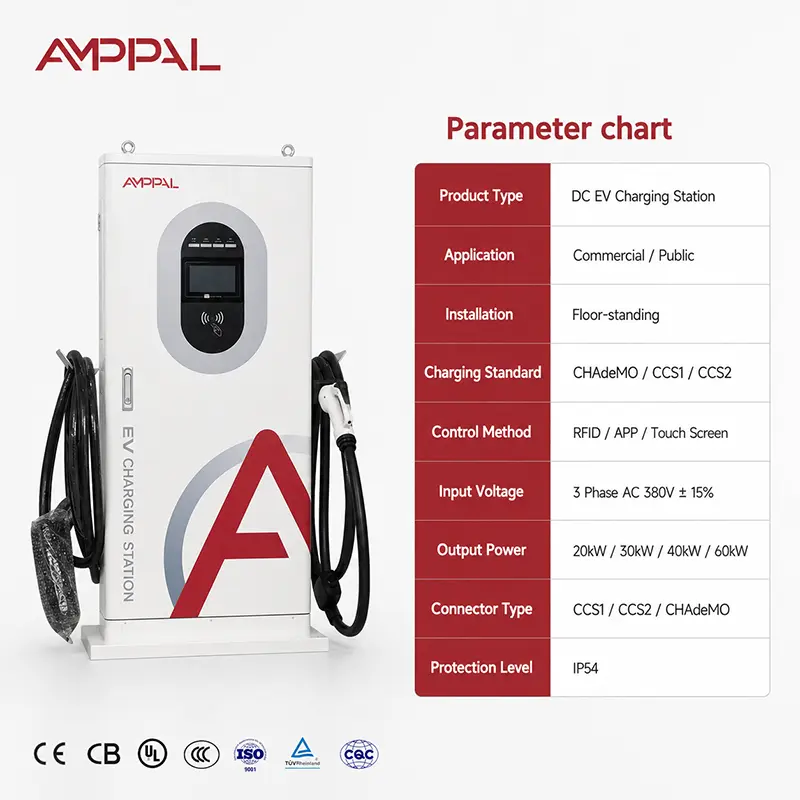

Technische specificaties - 40 kW model AF-DC-040-Y-B-O-3/4/5-H

Waar 40 kW zinvol is: vijf echte locaties

Tankstations aan de kust binnen een straal van 500 meter van zeewater: het zoutsproeiverhaal is hier het belangrijkst, en de poedercoating verdient zijn kosten in het tweede jaar terug.

Woestijnachtige snelwegen in de Golf, waar de temperatuur in de middag de 60 graden Celsius overschrijdt en alleen eenheden met een hoge temperatuur twee zomers overleven.

Bergpassen en koude depots tot -25 C - de eenheid begint waar dunnere ontwerpen stranden.

Luchthaven- en hotelparkeerplaatsen, waar auto's 2-6 uur stil staan ​​en 40 kW de meeste accu's vult zonder een volledige snellaadsessie.

Industrieterreinen met bestelauto's en werknemersauto's - één unit van 40 kW houdt een bescheiden wagenpark in beweging zonder een transformatorupgrade.

Hoe het ontwerp het levend houdt

Warmte is de echte vijand. De lucht komt laag aan de voorkant binnen, passeert de voedingsmodules en komt er bovenaan weer uit: een recht schoorsteenpad dat zelfs tegen een muur werkt. De besturingskaart houdt voortdurend de moduletemperatuur in de gaten; als de kast heet wordt, neemt de oplader soepel af in plaats van de sessie te onderbreken.

De behuizing doet de tweede helft van het werk. De poedercoating wordt ingebakken en niet nat gespoten, zodat deze bestand is tegen de spanen die grindwagens en karren veroorzaken. De pakkingen rond het scherm en de deur zijn gecomprimeerd en niet gelijmd. Daarom blijft de IP54-classificatie behouden na jarenlang openen.

Ten derde zijn de slijtageonderdelen de goedkope onderdelen. Een ventilator, een filter of een scherm kost een fractie van een nieuwe oplader, en een klein doosje reserveonderdelen houdt twee of drie eenheden gezond - geen uitstapjes naar een servicecentrum.

Certificaten, tests en batchbewijs

Certificaten die u bij een aanbesteding kunt overhandigen: CE, TUV, CB, plus CCC in eigen land en UL op aanvraag voor Noord-Amerika.

IP54 wordt geverifieerd door interne stof- en spattests, en wordt niet op basis van een datasheet verondersteld.

Zoutspray duurt 96 uur op het monster van elke batch, waardoor slechte coating wordt opgevangen voordat deze uw kust bereikt.

Elke unit voert een koude start van -25 C uit en draait 24 uur lang onder volledige belasting bij een omgevingstemperatuur van 40 C, waarbij het thermische logboek per unit wordt bijgehouden.

Het kalibratiecertificaat van de meter wordt met het apparaat meegeleverd, zodat uw eerste chauffeursfactuur op een geverifieerde waarde berust.

Van stalen spiraal tot kratlader: 8 stappen

Het snijden en vouwen gebeurt op CNC-pons- en laserlijnen die worden gedeeld met de FANUC- en TRUMPF-robotcellen.

De poedercoating wordt uitgehard, waarna monsters van dezelfde batch de 96 uur durende zoutsproeikamer binnengaan.

AC- en DC-secties worden op afzonderlijke lijnen geassembleerd, zodat de gereedschappen elkaar nooit kruisen.

De bedrading volgt een gedocumenteerd koppelschema: elke nok wordt vastgedraaid tot een getal, niet op gevoel.

Daarna volgen beveiligingstests: oververhitting, overspanning en aardlek, die allemaal opzettelijk op de boorinstallatie worden geactiveerd.

De unit overleeft de koude start van -25 C, gevolgd door een 24 uur durende run op volledige belasting bij 40 C, waarbij de thermische temperaturen worden geregistreerd.

Pakkingen, deurafdichtingen en kabelwartels worden gecontroleerd; de IP54 watersproeitest wordt vanuit zes richtingen uitgevoerd.

Het kalibratiecertificaat wordt afgegeven en het apparaat wordt in een krat gezet voor verzending.

Maattabel: is 40 kW het juiste werkpaard voor u?

Kies 40 kW als uw klanten 30 tot 90 minuten blijven en uw locatie zich buiten, in de open lucht of beide bevindt. Het is de ideale plek voor taxistandplaatsen, dealerparken, hotelterreinen en depotterreinen waar 30 kW langzaam aanvoelt en 60 kW stroom levert die niemand gebruikt. Hij past ook op de meeste bestaande 380V-aansluitingen, waardoor civiele werken klein blijven.

Nu het eerlijke deel. Als elke sessie binnen 30 minuten moet eindigen, is 40 kW het verkeerde hulpmiddel: ga naar 60 kW of hoger. Als uw standplaats een schone inpandige garage is zonder weersomstandigheden, betaalt u voor IP54 en heeft u geen zoutspray nodig; een aan de muur gemonteerde binnenunit kost minder. En als je dagen van 20 uur op volle belasting draait, koop dan vanaf dag één de uitgebreide reserveset - het pistool en de ventilatoren zijn slijtageartikelen, punt uit.

Rechtstreeks kopen bij de Yueqing-fabriek

Van betaling tot verzending: 3-5 werkdagen voor monsters, 15-20 werkdagen voor een volle container.

Voorbeeld MOQ is een enkele eenheid; containerprijzen beginnen bij 10 eenheden, en gemengde modellen delen de container.

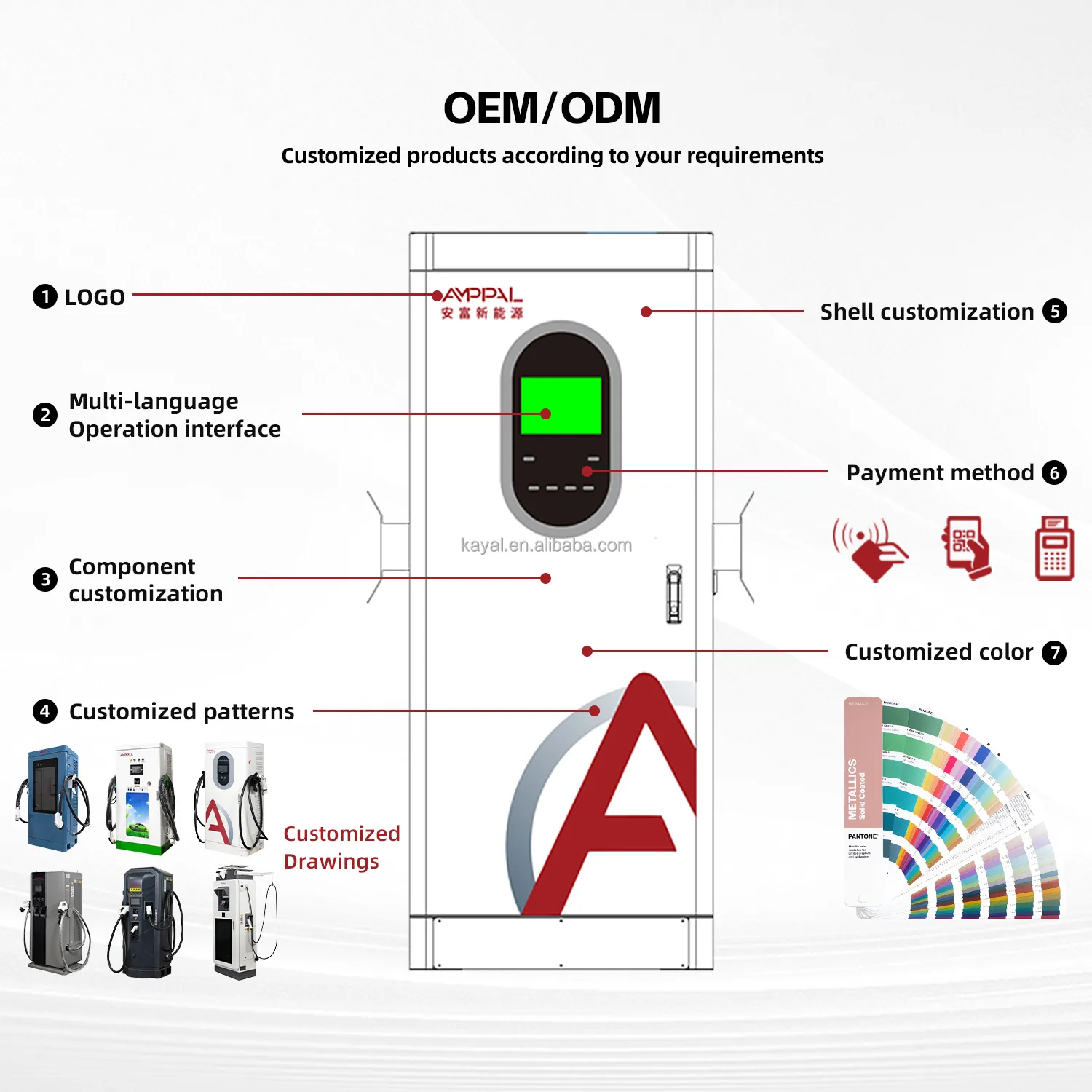

OEM en maatwerk: logo, kastkleur, betalingsintegratie en stroomlabels volgens uw specificaties.

Het papierwerk omvat de factuur, paklijst, vrachtbrief, CE/TUV-certificaten en testrapporten, plus de EU-conformiteitsverklaring voor bestellingen in Europa.

AMPPAL heeft sinds 2014 meer dan 1 miljoen eenheden geleverd en beheert meer dan 200 stations met eigen apparatuur - wij staan ​​achter de apparatuur die we dagelijks gebruiken.

Hoe eenheden worden verpakt en verzonden

De krat komt overeen met de voetafdruk van de unit: een houten frame op een vierwegspalletbasis met hoekblokken van schuim, met vochtafdichting voor de oceaanpoot. De pistoolkabel is opgerold en vastgebonden, zodat de connector onder belasting nooit bungelt.

Eén krat per palletpositie. Een container van 20 voet kan ongeveer 10 eenheden vervoeren, een container van 40 voet hoog ongeveer 24 gecombineerd met aan de muur gemonteerde modellen. Elke container wordt gefotografeerd voordat de deuren sluiten.

Handelsvoorwaarden zijn EXW Yueqing, FOB Ningbo of CIF, afgeleverd in uw haven. Voor bestellingen die voor Europa bestemd zijn, wordt de EU-conformiteitsverklaring meegeleverd.

Reserveonderdelen, reparaties en exploitatiekosten

De termijn van twee jaar omvat de voedingsmodules, controller, scherm en koelsysteem. Budget daarbuiten: een ventilator rond jaar drie, een wapenassemblage rond jaar vier op een druk terrein.

Reserveonderdelen blijven meer dan 8 jaar op voorraad - schermen, pistolen, ventilatoren, filters, besturingskaarten - en de meeste vertrekken binnen een week.

Firmware-updates op afstand en OCPP 1.6/2.0-configuratieondersteuning, binnen één werkdag beantwoord per e-mail of WhatsApp.

Ons onderhoudsadvies: maak het inlaatfilter maandelijks schoon op stoffige locaties of aan de kust, spoel het zout van de kast in de buurt van de zee, draai de aansluitingen jaarlijks aan.

Vraag naar de offerte voor de reserveonderdelenmand voor vijf jaar: ventilatoren, filters, één scherm, één pistoolassemblage - u maakt één keer budget, niet elke keer dat er iets kapot gaat.

Veldfouten die we zien (fout/goed)

Fout: de aardpen overslaan omdat de unit er goed geïsoleerd uitziet. Rechts: installeer een goede PE-aardaansluiting volgens de handleiding; overspanningsbeveiliging werkt alleen als het aardpad reëel is.

Fout: de kabel over asfalt laten slepen waar vorkheftrucks passeren. Rechts: gebruik de kabelhaak of een kleine standaard en inspecteer de jas maandelijks; een gesneden jasje wordt later een reparatie die de garantie ongeldig maakt.

Fout: de kast onder hoge druk wassen terwijl de deur open is of de connectoren zijn aangesloten. Juist: wassen met de unit vergrendeld en de deksels gesloten, en vervolgens afspoelen met zoet water op kustlocaties om de zoutfilm te verwijderen.

Fout: de bovenste uitlaat blokkeren met een uithangbord of plank. Rechts: houd de bovenkant vrij - de luchtstroom in de schoorsteen is de hele koelstrategie.

Fout: een gebarsten scherm wekenlang in gebruik laten. Rechts: verwissel de schermmodule in ongeveer 15 minuten; een gebarsten scherm laat vocht in de HMI-holte binnendringen.

Feedback van operators uit het veld

Een brandstofdistributeur in Split, Kroatië (september 2025) beheert drie eenheden op 40 meter van de Adriatische Zee. Zijn oordeel: de poedercoat ziet er nog steeds als nieuw uit na twee winters zoutsproeien, waar zijn vorige merk in acht maanden tijd onder de deurpakking roestte. Zijn terechte klacht: de deurpakking is moeilijk te sluiten als hij nieuw is; het wordt na een paar weken zacht en we smeren het nu in de fabriek voor.

Een mijnaannemer in Karaganda, Kazachstan (december 2025) laadt voertuigen op tot -22 C. De units starten en laden op zonder voorverwarmen, wat zijn elektricien voor deze prijs verraste. Zijn opmerking aan ons: het aanraakscherm is traag onder de -15 C, dus plant hij nachtsessies op een vaste tijd en houdt hij de dag aan voor handmatig gebruik.

Een hoteleigenaar in Dubai, VAE (maart 2026) vergelijkt facturen, geen specificatiebladen: een apparaat van 40 kW plus een reservescherm en pistool kostte hem in twee jaar tijd ongeveer 18% minder dan zijn vorige twee goedkopere eenheden, die het begaven in de hitte en de besparingen in de reparatielogistiek opaten. Zijn klacht: het filter moet maandelijks worden gereinigd in het stof van de Golf, dus koopt hij filters in dozen van tien.

Veelgestelde vragen - Duurzaamheid, reserveonderdelen en gebruikskosten

Vraag: Wat garandeert IP54 precies in de praktijk?

A: Stofdichte binnenkant en bescherming tegen waterspatten uit elke richting - regen, opspattend water, zeewater. Het is niet onderdompelbaar; houd de basis vrij van stilstaand water.

Vraag: Hoe lang duurt de zoutsproeitest en waarom is dat belangrijk?

A: 96 uur per monster van elke batch. Eén uur komt overeen met weken blootstelling aan de kust, waarbij zwakke coating wordt opgevangen voordat deze wordt verzonden.

Vraag: Blijft het apparaat opladen bij een omgevingstemperatuur van +50 C?

A: Ja, maar de output kan geleidelijk afnemen boven ongeveer 45 C om de modules te beschermen - de sessie gaat door met verminderd vermogen in plaats van te stoppen.

Vraag: Welke onderdelen verslijten daadwerkelijk en wat kosten ze?

A: Ventilatoren, filter, pistoolconstructie en scherm zijn de normale slijtageonderdelen - insteekmodules die langer dan 8 jaar op voorraad zijn. Vraag naar de offerte voor de reserveonderdelenmand voor vijf jaar.

Vraag: Heeft de garantie van 2 jaar betrekking op het pistool en het scherm?

A: Fabricagefouten zijn gedekt; fysieke schade door misbruik of vandalisme is dat niet. Daarom raden wij aan om één reservepistool en scherm ter plaatse te hebben.

Vraag: Hoe vaak moet het filter worden gereinigd?

A: Normaal elke 1-3 maanden, maandelijks in stoffige gebieden of aan de kust. Een verstopt filter verhoogt de temperatuur en verlaagt stilletjes de efficiëntie.

Vraag: Kan ik dit apparaat binnenshuis gebruiken?

A: Ja, maar u betaalt voor verharding buitenshuis die u niet nodig heeft; onze aan de muur gemonteerde binnenmodellen kosten minder.

Vraag: Is het 96-uurs zoutsproeiresultaat beschikbaar voor mijn projectaanbesteding?

A: Ja - batchtestrapporten worden bij de zending verstrekt en we kunnen deze op verzoek verstrekken als aanbestedingsdocumentatie.
