44 kW Slim Tower AC EV-oplader met twee poorten voor commerciële parkeerfaciliteiten

De 44kW-vraag is een panelvraag

De meeste wisselstroomladers met twee pistolen falen op papier voordat ze in de praktijk falen. De storing ligt niet aan de oplader; het is de eerste vraag van de elektricien: wat heeft het paneel te bieden?

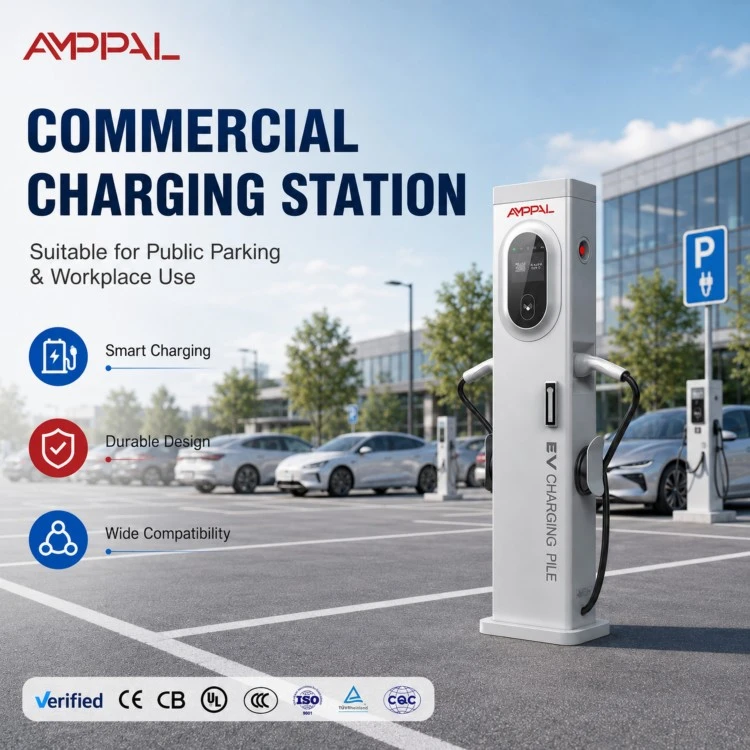

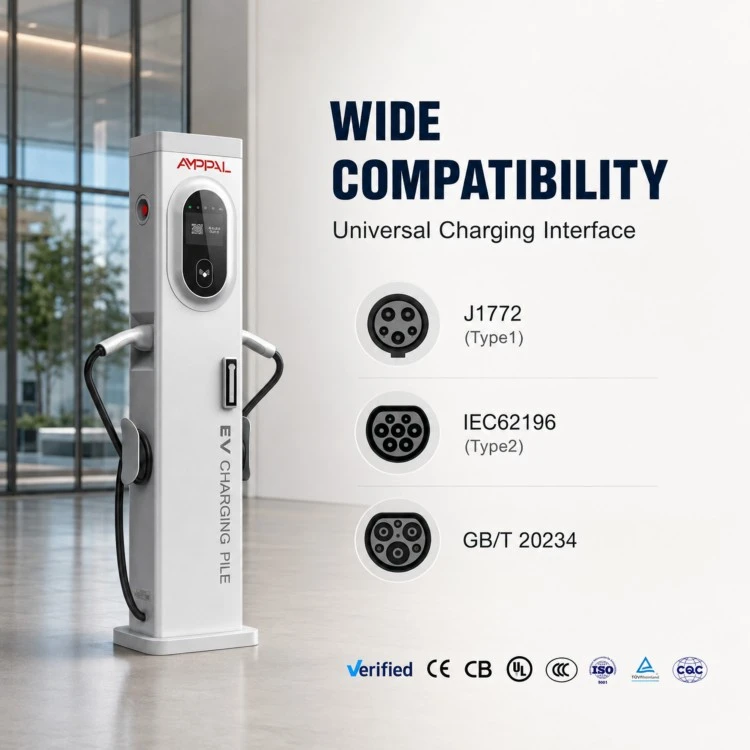

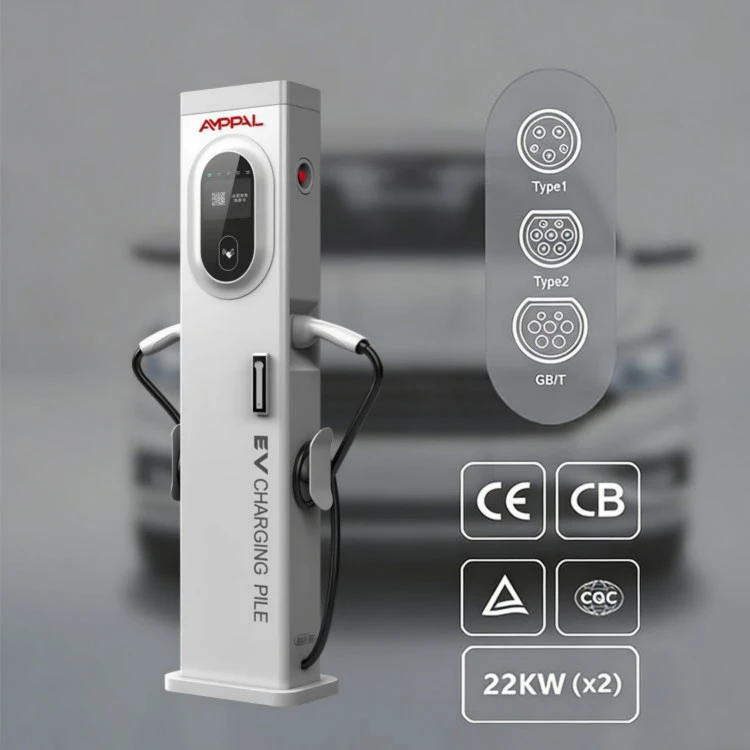

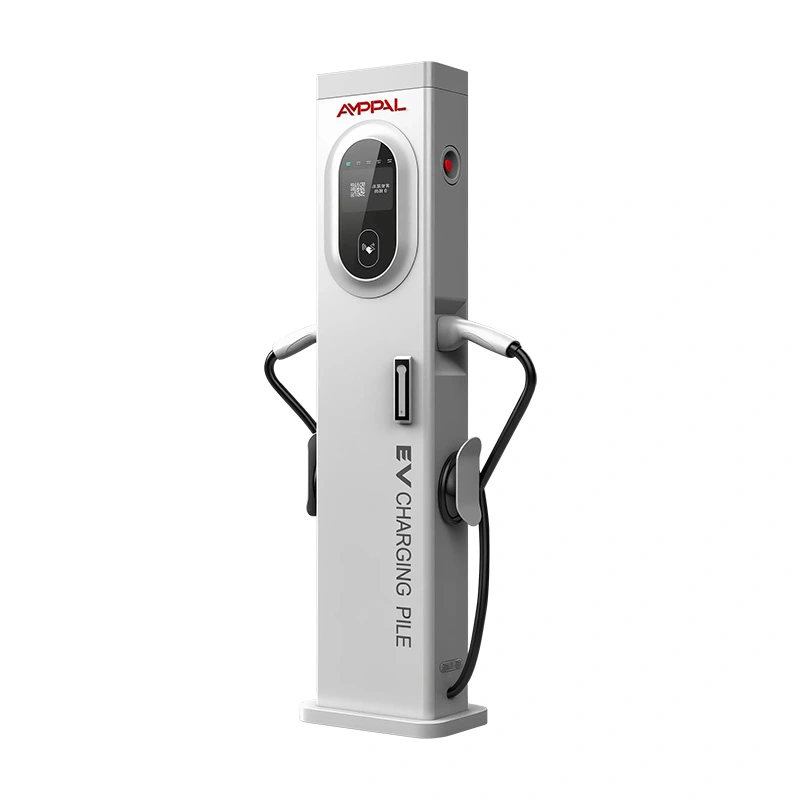

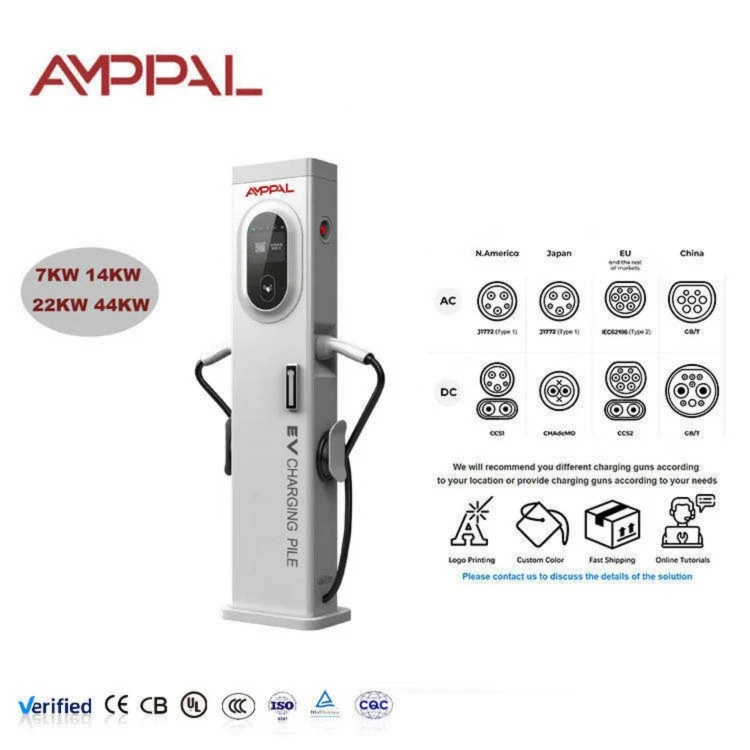

De AMPPAL 44 kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) heeft twee Type 2-kanonnen bij 32A+32A op een driefasige voeding van 380VAC, vanuit een kolom van 300 x 150 x 1400 mm met een 5-inch touchscreen. Elk stopcontact kan ongeveer 21 kW verbruiken; het paar nadert samen het 44 kW-typeplaatje.

Deze pagina is geschreven voor de persoon die de elektrische tekeningen ondertekent. Als jij dat bent, lees dan de onderstaande feederwiskunde voordat je verliefd wordt op het specificatieblad.

Het goede nieuws is dat de wiskunde eenvoudig en openbaar is: volt, versterkers en een vierkantswortel. Het slechte nieuws is dat niemand het doet op de dag dat de opladers arriveren. Doe het nu, op papier, voordat de container geboekt is.

Wat full-load 32A+32A betekent voor uw locatie

Twee auto's, beide met 32A per fase: uw feeder moet op hetzelfde moment ongeveer 64A per fase voeren, anders wordt de stroomopwaartse stroomonderbreker op het slechtst mogelijke moment uitgeschakeld.

Plan de transformator: elke toren levert een aangesloten vermogen van 44 kW op; tien torens betekenen 440 kW voordat je de verlichting en HVAC meetelt.

De kabelafmetingen beginnen bij 16 mm2 koper per fase voor een korte periode en groeien met de afstand; 25 mm2 of 35 mm2 is gebruikelijk voor afstanden groter dan 50 meter.

Breaker duty: een 80A driefasige breker, of twee 40A-eenheden met één per pistool, geeft het paar hoofdruimte zonder hinderlijke struikelblokken.

Fasebalans is een bijkomend voordeel: een driefasige belasting van 32A+32A is vriendelijker voor het elektriciteitsnet dan drie eenfasige laders van 7 kW die op één fase zijn gestapeld.

Als de locatie de volledige belasting niet kan leveren, kan OCPP 1.6J-belastingbeheer de toren tegen een lager budget afdekken, terwijl u ruimte overhoudt voor later.

Warmte maakt deel uit van het budget: 44 kW die urenlang draait, verwarmt de paneelruimte, dus plan de ventilatie vóór de eerste zomer.

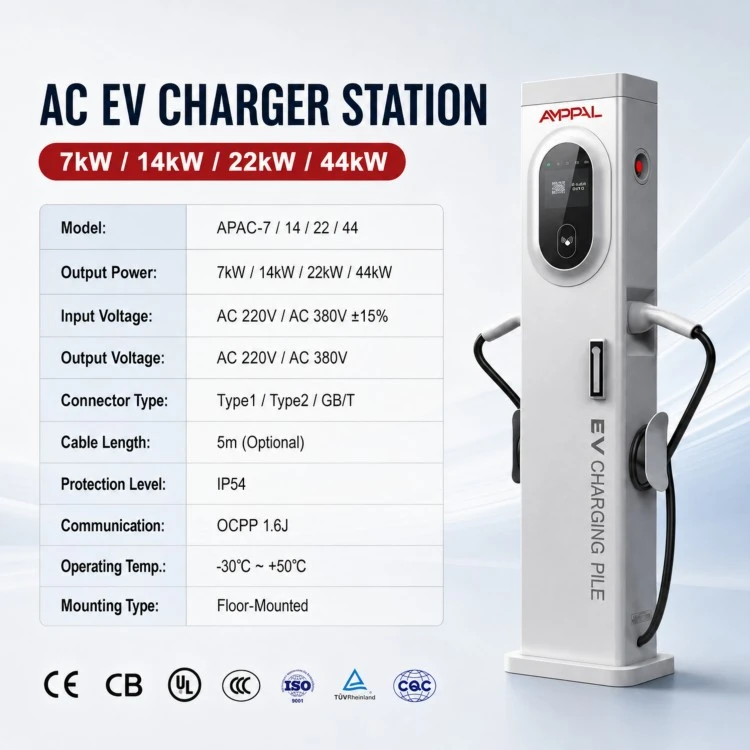

Technische specificaties

Gebruiksscenario's die een capaciteit van 44 kW rechtvaardigen

Depotterreinen waar bestelwagens tussen de diensten één tot drie uur parkeren; 44 kW per bay zet uitvaltijd om in bruikbaar bereik.

Taxistandplaatsen en taxiknooppunten waar chauffeurs snel wisselen en de verblijftijd minder dan twee uur bedraagt.

Truckstopplaatsen voor bestelauto's en lichte bedrijfsvoertuigen tot 3,5 ton.

Magazijndokken waar een rij torens één transformatorruimte deelt.

EV-verhuurvloten die auto’s tussen verhuurbeurten moeten inleveren zonder een nacht te moeten wachten.

Woonblokken met driefasige voeding waarbij 44 kW het hoogste wisselstroomvermogen is dat de distributeur op de feeder toestaat.

Parkeerplaatsen op luchthavens en stations waar de ochtendstorm van plug-in hybrides snel moet worden bijgevuld voor vertrek.

De stroomstroom aflezen: van paneel tot stekker

De stroom verlaat het verdeelbord op een driefasige voeding en komt de toren binnen via de basiswartel. Binnenin meet het station elk kanon afzonderlijk, dus het 44 kW-typeplaatje is niet één gigantisch stopcontact, maar twee 32A-circuits die één behuizing delen.

Wanneer een enkele auto de stekker in het stopcontact steekt, kan deze de volledige 32A van zijn eigen wapen gebruiken. Als de tweede auto arriveert, trekken beide op 32A; de toren houdt de twee sessies gescheiden voor facturering, en OCPP 1.6J rapporteert de energie van elke connector afzonderlijk.

De meting per socket is van belang voor gesplitste facturering: huurder A betaalt voor pistool 1, huurder B voor pistool 2, en de server mengt nooit de twee kWh-totalen.

Eén valkuil die het vermelden waard is: derating. Als de voeding zwak is, schakelt de breker uit in plaats van dat de toren vertraagt. De firmwarecap is het gecontroleerde alternatief, dus bepaal het budget vóór de bedrading, en niet na de eerste reis.

Kwaliteitsregistraties waarop een facilitair ingenieur kan vertrouwen

Conformiteit wordt gehouden met de Low Voltage- en EMC-richtlijnen, en het bestand wordt opnieuw gecontroleerd wanneer de vermogensfase verandert.

Elk station wordt hi-pot getest en geaard voordat het de lijn verlaat – bij 32A per kanon is er geen marge voor een twijfelachtig grondpad.

Warmtebedrijf bij volledige belasting: de 44 kW-toren wordt gedurende 48 uur continu aan een brandtest onderworpen op het huidige typeplaatje, waarbij de kasttemperaturen worden geregistreerd.

De bemonsterde kolommen doorlopen thermische cycli volgens IEC 60068 tussen -30°C en +70°C, plus 96 uur zoutsproeien op de afwerking.

Op koppel geteste rail- en connectorverbindingen; losse aansluitingen zijn de klassieke oorzaak van hittestoringen in AC-apparatuur met hoge stroomsterkte.

De inkoop van componenten volgt RoHS en REACH binnen een ISO 9001:2015-systeem; CCC-, TÜV-, UL- en CB-scope bestaan ​​op fabrieksniveau.

De montagevolgorde met acht stations

Lasergesneden schaal, tolerantie van 0,1 mm, op de CNC-lijn.

Kantbankvouwen en naadlassen van het torenlichaam.

FANUC-robotlassen van de basisplaat en wartelbeugels.

Oppervlaktereiniging en afwerking in drie fasen.

Sectie voor hoge stromen: rails, schakelaars en schakelapparatuur met een vermogen van 32 A gemonteerd en aangedraaid.

Metering en elektronica: kWh-meters per socket, communicatiebord en 5-inch touchscreen.

Firmware-belasting en OCPP-conformiteit worden uitgevoerd op de testserver.

Bemonsterde belastingtesten, hi-pot, een visuele pas en vervolgens inpakken. De productie duurt 15-20 werkdagen.

Maattabel: wanneer 44 kW past (en wanneer niet)

Koop de 44 kW-toren als de transformator en het paneel al voldoende vrije ruimte hebben, of als u het elektrische systeem helemaal opnieuw ontwerpt en de juiste maat kunt krijgen. Het extra vermogen ten opzichte van het 14kW-model is pas reëel als het voer dit kan leveren.

Sla dit over als uw locatie een eenfasige voeding van 32A heeft; je zou de toren laten draaien op een fractie van zijn capaciteit, en betalen voor capaciteit die je niet kunt gebruiken. Sla het ook over als auto's meer dan acht uur 's nachts parkeren; 7-11 kW wisselstroom kost minder en is gunstiger voor de levensduur van de batterij. En als uw wagenpark gestaag geparkeerd staat met strikte schema's, controleer dan eerst de toegestane aansluitcapaciteit van de distributeur; In sommige regio's is het opladen via wisselstroom per locatie beperkt.

Als het panel krap is, maar de vraag reëel is, is het eerlijke antwoord het beheer van de belasting: laat OCPP nu de torens afdekken en de limiet verhogen naarmate de locatie groeit. Dat plan werkt met deze toren omdat de firmware een externe stroomlimiet accepteert.

AMPPAL versus budget rivalen met twee wapens

Echte 32A+32A-capaciteit: sommige budgettorens adverteren met 44 kW, maar worden geleverd met 16A-schakelaars; we drukken de classificatie per pistool op het typeplaatje.

Onafhankelijke meting per stopcontact voor gesplitste facturering, geen enkele opgetelde meter.

OCPP 1.6J via Ethernet, 4G en WiFi, zodat de toren zich aansluit bij load-management- en roamingsystemen.

Testbewijs: hittecyclus bij volledige belasting, koppellogboeken en zoutsproeiresultaten beschikbaar per batch.

Commerciële voorwaarden: MOQ 1 eenheid, 15-20 werkdagen levertijd, 2 jaar garantie, DHL/FedEx reserveonderdelen.

OEM-opties voor logo-, scherm- en kabelbranding; export naar meer dan 40 landen sinds 2014.

Logistieke en verpakkingsdetails

Elke toren wordt volledig gemonteerd verzonden in een 5-laags exportdoos van ongeveer 350 x 220 x 1460 mm met hoekblokken van schuim, ankerset en kabelwartels aan de binnenkant; bruto gewicht is ongeveer 45kg.

Vier dozen gaan naar een pallet met randbeschermers en krimpfolie; een container van 40 voet kan ongeveer 60 gepalletiseerde torens bevatten, of maximaal 80 op de vloer geladen, en LCL-herverpakking wordt op verzoek geregeld.

Prijzen zijn normaal gesproken FOB Ningbo of Shanghai, met EXW op aanvraag. Elke zending bevat een factuur, paklijst, vrachtbrief, oorsprongscertificaat en CE-conformiteitsverklaring. Geconsolideerde zendingen naar het Midden-Oosten en het GOS worden wekelijks geregeld, waardoor de doorvoer voor kleinere bestellingen wordt verkort.

Service die begint bij het paneel

2 jaar garantie vanaf de verzenddatum, die fabricagefouten dekt, inclusief het gedeelte met hoge stroomsterkte.

24-uurs technische respons; onze technici nemen regelmatig deel aan inbedrijfstellingsgesprekken om de paneelinstellingen met uw elektricien te bespreken.

Reserveonderdelen via DHL/FedEx; contactors, meters en touchscreens vertrekken binnen 2 werkdagen.

RMA op basis van foto's en serienummer: vervanging of reparatie wordt bevestigd voordat er iets wordt geretourneerd.

Gratis ondersteuningspakket: berekeningsblad van de feeder, koppelwaarden en een checklist voor inbedrijfstelling.

Bedradings- en bedieningswaarschuwingen

Fout: ervan uitgaande dat een 32A-onderbreker beide pistolen dekt. Rechts: dimensioneer de voeding op 64A per fase totaal, of bescherm elk pistool afzonderlijk.

Fout: dunne kabel uit een oude installatie hergebruiken. Rechts: minimaal 16 mm2 per fase, vergroot voor lange runs; controleer de spanningsval bij volledige belasting.

Fout: de toren voor altijd op een firmware-limiet laten zitten omdat het paneel nooit is geüpgraded. Rechts: noteer de dop in het onderhoudslogboek en til deze pas op nadat het voer is gekeurd.

Fout: gun 1 en gun 2 huurders op één factuur mengen. Rechts: meting per stopcontact ingeschakeld houden; OCPP rapporteert elke connector afzonderlijk.

Fout: koppel negeren na een servicebezoek. Rechts: rail- en kabelschoenverbindingen jaarlijks opnieuw aandraaien; Warmtestoringen in wisselstroomversnellingen zijn bijna altijd losse verbindingen.

Fout: het aardlekschakelaar overslaan. Rechts: plaats een aardlekschakelaar van 30 mA volgens de lokale regels; de toren werkt met standaard RCD-beveiliging.

Facilitaire ingenieurs in hun eigen woorden

Een depotmanager in Almaty installeerde zes torens voor een gemeentelijk wagenpark van 40 bestelwagens. De wiskunde van de 64A-per-fase-feeder was het hele gesprek met zijn distributeur; Nadat de vrije ruimte van de transformator was bevestigd, duurde de inbedrijfstelling één dag. Hij merkte op dat de koppelmarkeringen op de railafdekking zijn elektriciens ervan weerhielden om te raden.

Een logistieke operator in Guadalajara koppelde de torens aan een 250 kVA-transformator voor twintig geplande baaien. Ze geven toe dat ze de transformator één stap te hoog hebben gespecificeerd; de extra kosten waren klein en het groeipad is nu gratis. Hun klacht: het 5-inch menu is diep en bestuurders gebruiken de app toch meestal.

Een magazijnbeheerder in de buurt van Moskou laat de torens draaien op een firmwarelimiet van 11 kW totdat volgend jaar een tweede feeder wordt ingeschakeld. Dat is precies het stappenplan dat we hebben voorgesteld, en daarom hebben ze geen goedkopere oplader met één tarief gekocht.

Veelgestelde vragen: voeding, panelen en dubbele wapens

Vraag: Welke feeder heeft een toren van 44 kW nodig?

A: Een driefasige voeding met een vermogen van ongeveer 64 A per fase bij volledige belasting, met geleiders van 16-25 mm², afhankelijk van de lengte.

Vraag: Kunnen beide wapens echt 32A tegelijk leveren?

A: Ja, elk pistool heeft een vermogen van 32A per fase; samen benaderen ze het 44 kW-typeplaatje.

Vraag: Hoeveel torens kan een transformator van 250 kVA ondersteunen?

A: Ongeveer vijf bij volledige belasting; met OCPP load management kunt u meer installeren en het totaal beperken.

Vraag: Ondersteunt de toren belastingbeheer?

A: Ja, dankzij OCPP 1.6J externe stroomlimieten kan het platform elke connector afdekken.

Vraag: Is deze toren eenfasig compatibel?

A: Nee, er is 380VAC driefasig nodig; voor eenfasige locaties zie onze wandgemonteerde 3,5-7 kW stations.

Vraag: Welke kabelmaat voor een lengte van 60 meter?

A: Bereken de spanningsval bij 64A per fase; de meeste 60 meter lopen op 25 mm2, maar controleer dit met uw elektricien.

Vraag: Waarom is meting per pistool belangrijk?

A: Twee huurders op één toren hebben afzonderlijke kWh-totalen nodig voor een eerlijke facturering; de toren meet elk stopcontact afzonderlijk.

Vraag: Wat is de doorlooptijd?

A: 15-20 werkdagen voor standaardmodellen na aanbetaling, hetzelfde als onze andere AC-torens; Bulkorders worden op offertebasis ingepland.
