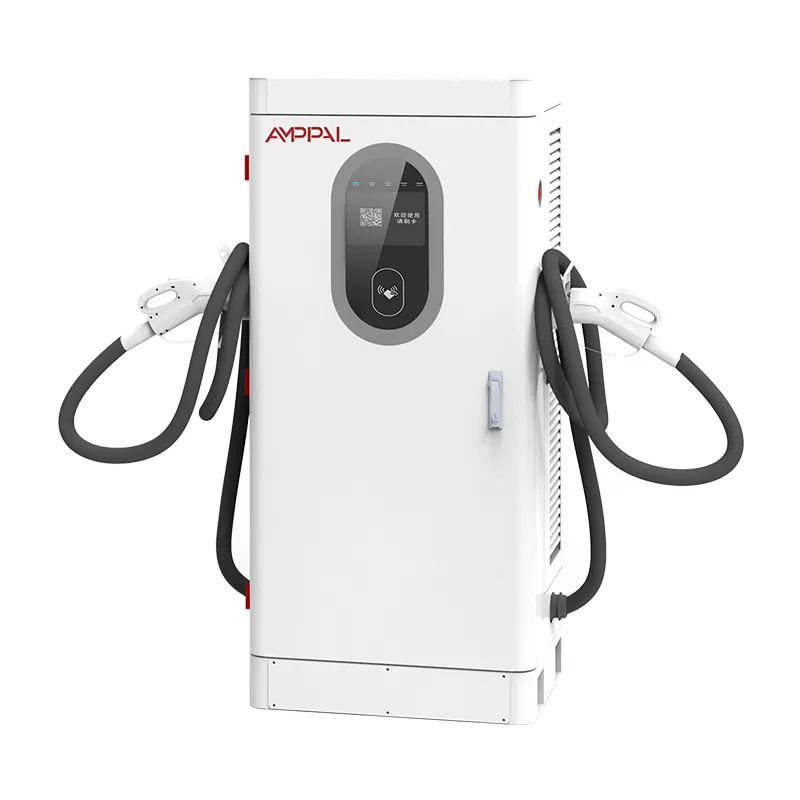

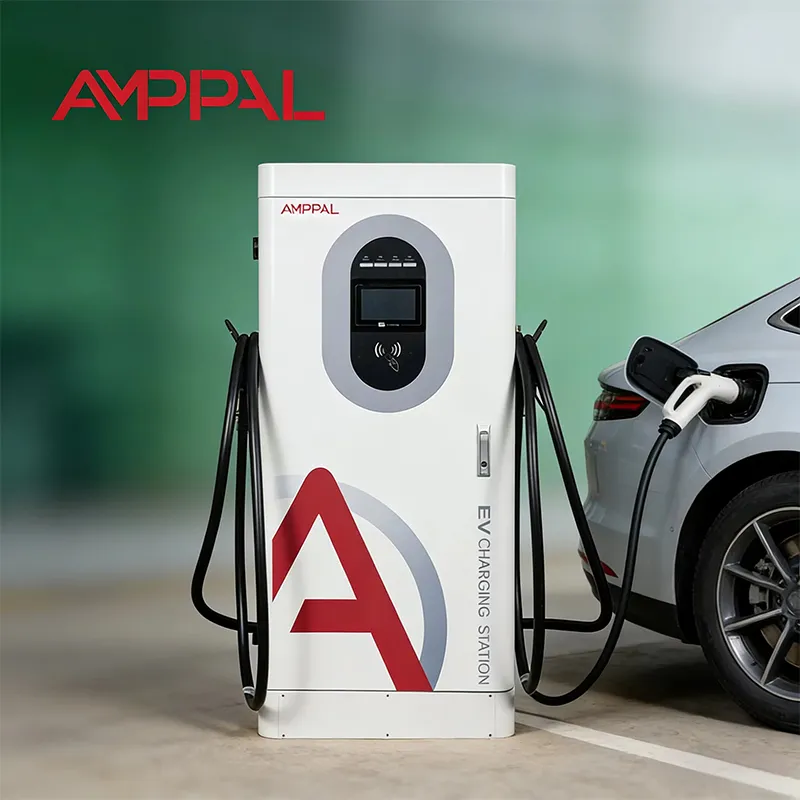

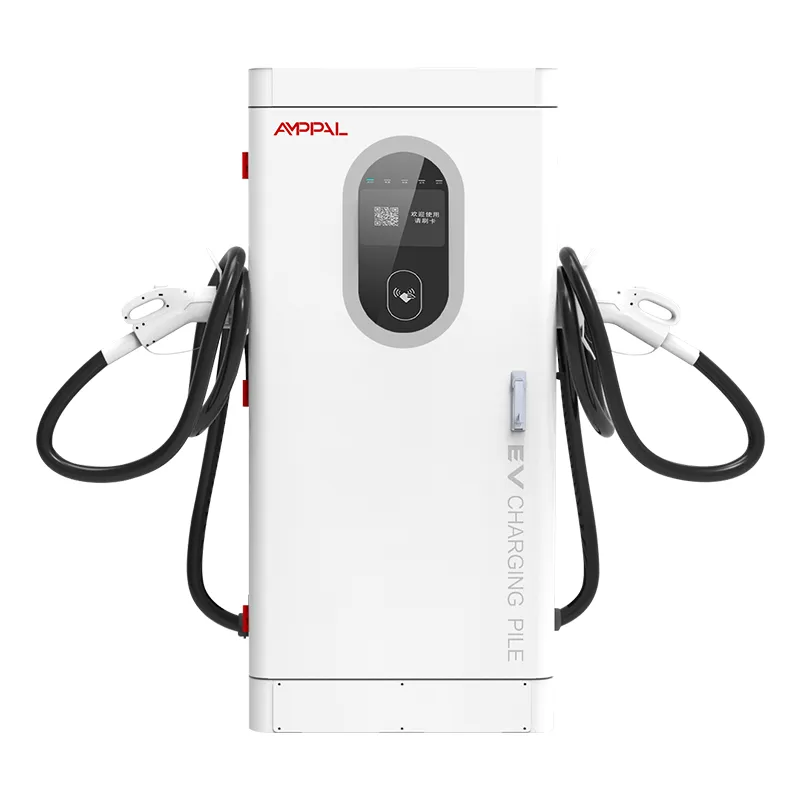

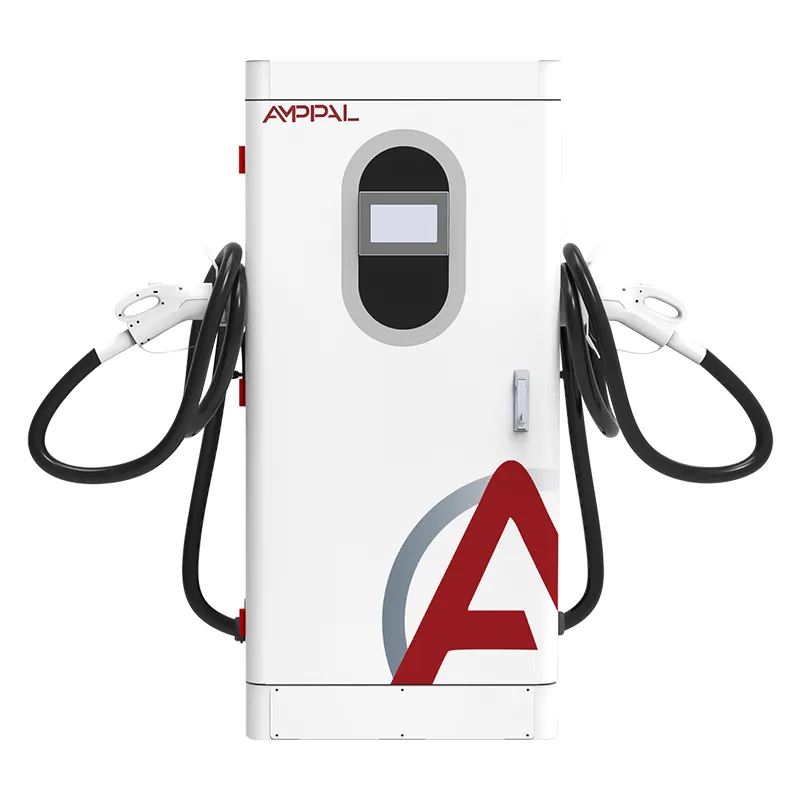

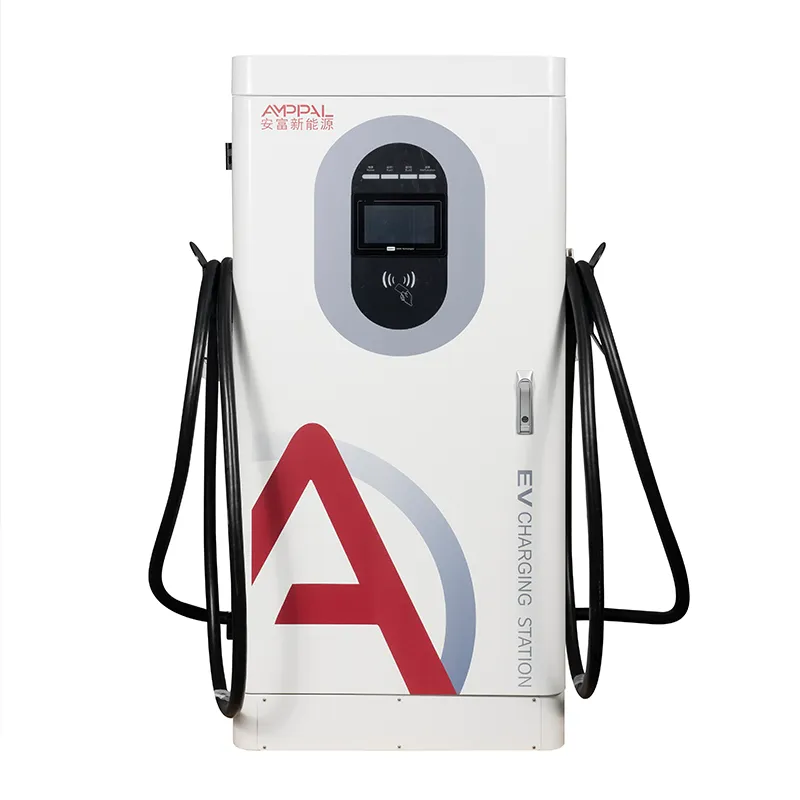

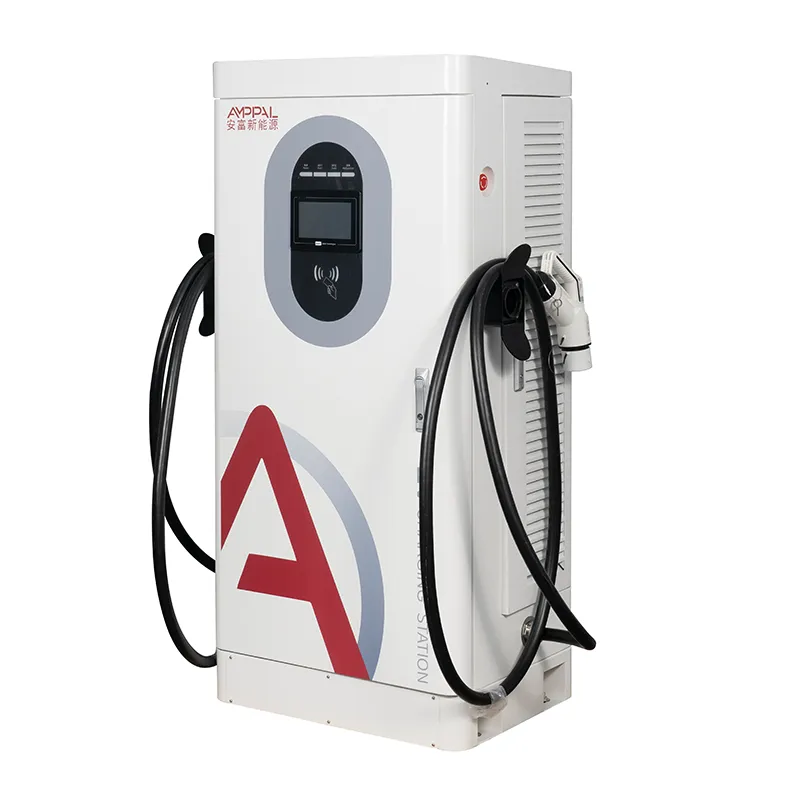

180 kW heavy-duty geïntegreerde DC snelle EV-oplader voor commerciële wagenparken

Wat deze 180 kW-kast is en waarom O&M de levensduurkosten bepaalt

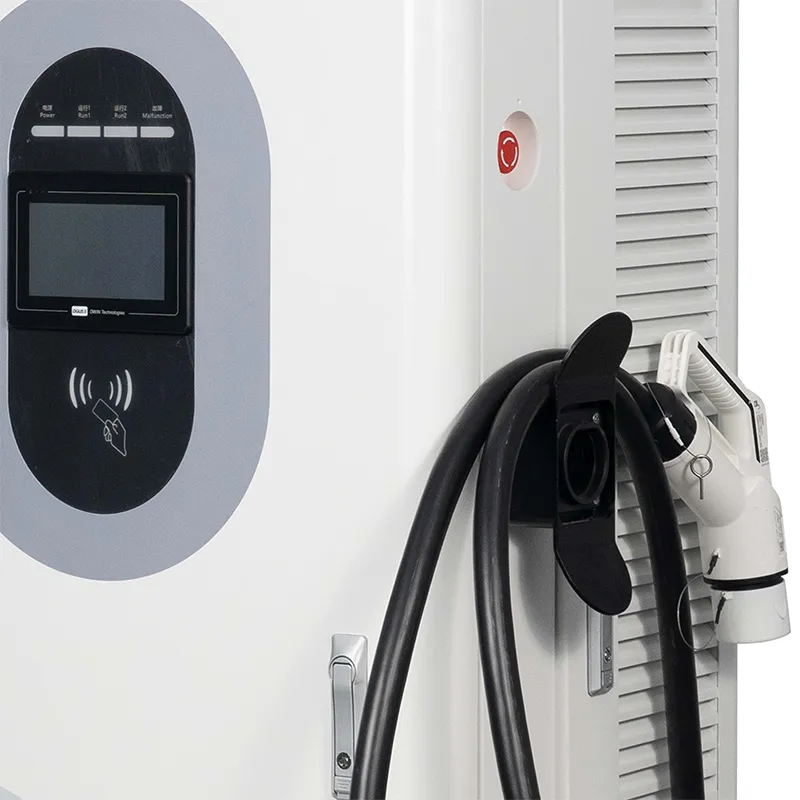

Een DC-snellader van 180 kW is doorgaans de duurste machine op een kleine locatie en de minst bewaakte machine. De AF-DC-180-Y-B-O-4-H is een op de vloer staande geïntegreerde kast: voedingsmodules, controller, 7-inch touchscreen, RFID-lezer, kaartterminal en twee oplaadpistolen in één behuizing van 1620 x 750 x 560 mm. Schroef hem vast aan een pad, voer hem AC380V in en hij werkt zonder dat iemand kijkt.

De aankoopprijs is misschien een derde van wat deze machine over acht jaar kost. De rest bestaat uit verliezen, downtime en servicebezoeken. Daarom besteedt dit model zijn engineeringbudget aan foutdetectie en herstel op afstand. Dertien veiligheidsfuncties, OCPP-alarmrapportage en een servicemodel opgebouwd rond de gemiddelde reparatietijd. De kopers zijn doorgaans wagenparkbeheerders en terreineigenaren zonder ingenieur op de loonlijst, dus de machine moet zijn eigen problemen uitleggen.

De 13 veiligheidsfuncties en de fouten die ze allemaal tegenkomen

Elke beveiliging wordt toegewezen aan een specifieke foutmodus en is niet als selectievakje vastgeschroefd. In de volgorde waarin een fout de machine zou treffen:

Isolatiebewaking let aan de DC-zijde op een langzaam lek naar de aarde, de klassieke kabelfout bij veroudering. Er wordt een alarm gegeven bij een ingestelde drempel, in plaats van te wachten op een harde kortsluiting.

Beveiliging tegen omgekeerde polariteit blokkeert de uitvoer als een pistool omgekeerde pinnen tegenkomt, waardoor de elektronica van het voertuig wordt beschermd tegen een onzorgvuldige verbinding.

Bliksembeveiligingsshunts veroorzaakten pieken op zowel de AC-ingang als de DC-uitgang, een reëel probleem op blootgestelde plattelandspaden.

AC-overspanning, onderspanning en faseverlies zorgen ervoor dat de unit buiten de 380V ±15% komt, zodat stroomstoringen en spanningspieken de voedingsmodules nooit bereiken.

DC-overstroom, kortsluiting en uitgangsoverspanning zijn drie afzonderlijke trips, omdat een beschadigd pistool, een defecte module en een zich misdragend voertuig elk een andere reactie nodig hebben.

Uitschakeling bij te hoge temperatuur, bewaking van de pistooltemperatuur, detectie van restlekken, de noodstop en de vergrendelde behuizing completeren de thermische en menselijke veiligheidslaag.

Technische specificaties

Locaties waar de 180 kW-kast zijn waarde verdient

Onbeheerde nachtdepots waar een storing om 02.00 uur een dode vloot om 06.00 uur betekent.

Winkel- en restaurantruimtes die 's nachts sluiten, maar toch de machines nodig hebben om online te blijven.

Landelijke of corridorlocaties waar één servicebezoek een volledige reisdag kost.

Kleine commerciële wagenparken met bestelauto's volgens een strak dagelijks schema.

Markten met dunne lokale ondersteuningsnetwerken, waar resolutie op afstand de enige snelle optie is.

Van fout naar oplossing: de workflow voor diagnose op afstand

Wanneer een beveiliging wordt geactiveerd, schrijft de kast een foutrecord met een tijdstempel, serienummer van de module en gemeten waarden, en stuurt deze vervolgens via OCPP 1.6j naar uw platform. U ziet de foutcode op het dashboard - isolatiealarm, te hoge temperatuur van de connector, dip in het elektriciteitsnet - voordat de volgende bestuurder arriveert.

Twee van de drie alarmen die we in het veld zien, zijn zelfherstellend of vals: een stoffige connector meldt één keer een hoge temperatuur, een netdip zorgt ervoor dat de spanning twee seconden lang onder spanning staat. De workflow is daarom: lees de code, controleer de spannings- en temperatuurwaarden in het portaal en beslis vervolgens tussen reset op afstand en een bezoek ter plaatse.

Als een reset op afstand de gebeurtenis opheft, blijft deze geregistreerd voor garantie- en verzekeringsgegevens. Als dit niet het geval is, vertelt de code de technicus welke lade moet worden geopend; de meeste mechanische reparaties zijn het verwisselen van connectoren of het vervangen van modules, beide mogelijk met een sleutel van 13 mm en een reservemodule.

De ernst van de alarmen wordt op het platform gedifferentieerd: informatiegebeurtenissen worden stil geregistreerd, terwijl isolatiealarmen en oververhitting van het pistool een sms of e-mail naar de dienstdoende ingenieur activeren. Op die manier krijgt een nachtploegprobleem een ​​ochtendbeslissing in plaats van een middagvondst.

Certificeringen in ons bestand en de tests erachter

CE-, CB-, TÜV-, UL- en CCC-certificaten voor dit model zijn op aanvraag verkrijgbaar als kopie.

De 13 veiligheidsfuncties vallen binnen de conformiteit van EN IEC 61851-1:2019 en 61851-23:2014.

Elke batch voert een inbrandperiode van 48 uur uit bij een omgevingstemperatuur van 40 °C, waarbij output, efficiëntie en communicatie worden geregistreerd.

Van elke batch gaat een monsterkast door de 96-uurs zoutsproeikamer.

Elke beveiligingstrip wordt in de fabriek op zijn werking getest en niet alleen gedocumenteerd.

Controles op de continuïteit van het hoge potentieel (hipot) en de aarding worden herhaald op voltooide eenheden, en de resultaten worden aan het seriële record toegevoegd.

Binnen de bouw: acht stappen van plaatmetaal tot krat

CNC-ponsen, buigen en lasersnijden van de behuizing, vervolgens lassen en poedercoaten.

Terwijl de productie doorgaat, komt een batchmonster de 96-uurs zoutsproeikamer binnen.

AC-ingangstrappen en DC-vermogensmodules zijn op afzonderlijke lijnen gebouwd en nooit gemengd.

Inkomende inspectie van SiC-modules, connectoren, RFID-kaarten en de kaartterminal.

Bedrading met koppelgestuurde klemmen en een visuele kwaliteitscontrole op elke verbinding.

48 uur inbranden bij 40°C logoutput, efficiëntie en communicatiestabiliteit.

Functietest van elke beveiligingstrip, inclusief een geforceerd isolatiealarm.

Verpakken, palletiseren en fotorapport vóór verzending met serienummers.

Maattabel: wanneer deze kast van 180 kW niets voor u is

Als uw locatie slechts 400 V-auto's bedient in sessies van 30 minuten, is 180 kW meer machine dan het verkeer rechtvaardigt; een eenheid van 120 kW met een lagere kapitaalinvestering maakt dezelfde wachtrij vrij. En als je 800V-trucks in minder dan 30 minuten moet bijvullen, is dit ook de verkeerde keuze: die werklast vraagt ​​om vloeistofkoeling.

De AF-DC-180-Y-B-O-4-H is geschikt voor locaties waar een 160-250 kVA-transformator beschikbaar is en waarbij de economie wordt bepaald door uptime in plaats van door het elektriciteitsverbruik. Als naleving van het elektriciteitsnet of betalingsmethoden uw grootste zorg zijn: onze 80 kW- en 60 kW-modellen delen hetzelfde kastplatform.

Koop de machine die uw transformator daadwerkelijk kan voeden. Een unit van 180 kW op een zwak elektriciteitsnet die nooit meer dan 100 kW levert, is een badge en geen bedrijf.

Waarom operators rechtstreeks bij de fabriek bestellen

Proefbestellingen geaccepteerd vanaf 1 eenheid voor nieuwe markten; containerprijzen voor 10+ eenheden.

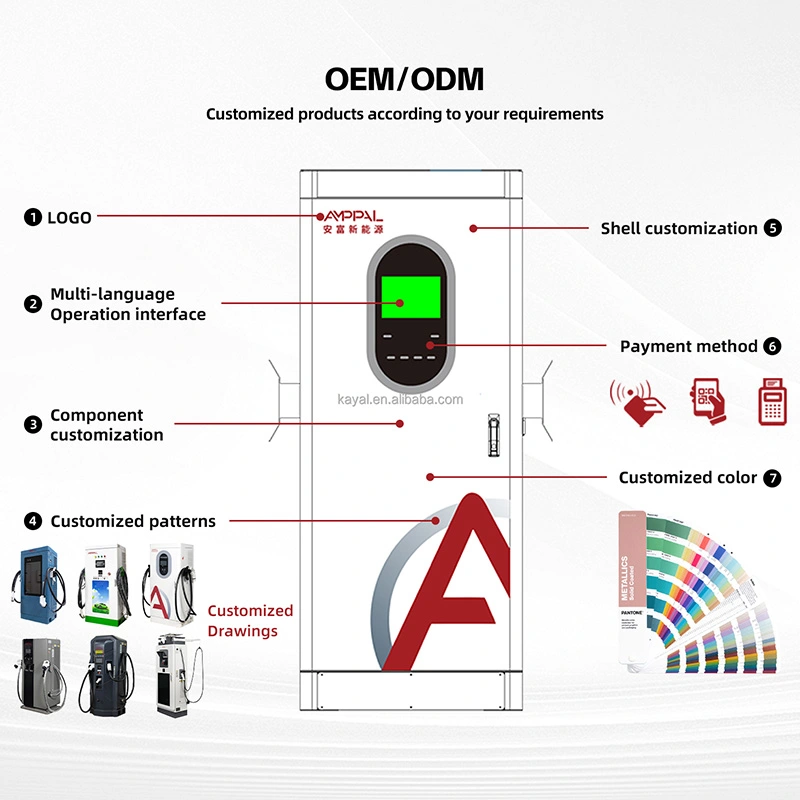

Voorraadopbouw vertrekt binnen 15-20 werkdagen; OEM-varianten voegen ongeveer 7-10 dagen toe.

Garantieclaims gaan naar de maker, niet via een resellerketen.

De prijs voor reservemodules wordt bij aankoop overeengekomen, zodat de reparatiekosten vooraf bekend zijn.

Engelstalige ondersteuning op afstand met toegang tot uw OCPP-platform tijdens de inbedrijfstelling.

Verpakkings-, laad- en verzenddocumenten

De kast wordt rechtop verzonden in een multiplexkist van ongeveer 1720 × 850 × 660 mm, met hoekblokken van schuim en een vochtzak. Dankzij hijsogen op het frame kan een vorkheftruck of kraan de hele unit verplaatsen zonder deze te kantelen.

Op basis van de kratafmetingen per order worden laadplannen berekend; vier kasten per container van 40 voet is een typisch standaardplan, vastgezet aan de bevestigingsrails.

Exportpaklijst, handelsfactuur en certificaten vergezellen de zending; Originele certificaatkopieën worden afzonderlijk verzonden.

After-Sales: MTTR, reservekits en de termijn van 2 jaar

De standaardgarantie van twee jaar dekt de voedingsmodules, controller, HMI, connectoren en de kaartterminal; Verbruiksartikelen zoals kabels zijn gedekt tegen fabricagefouten.

Aanbevolen reserveonderdelen voor een onbeheerde locatie: één voedingsmodule en één besturingskaart per vier kasten, meegeleverd met de bestelling.

Typische oplossingstijden: reset op afstand ongeveer 15 minuten, connectorwissel ongeveer 30 minuten, vervanging van module ongeveer 45 minuten.

Technici kunnen tijdens de diagnose deelnemen aan een live OCPP-sessie met uw platform.

Firmware-updates worden over het netwerk gepusht, zodat oplossingen zonder bezoek arriveren.

Een halfjaarlijkse preventieve controle (filters, hercontrole van koppel, connectorslijtage) maakt deel uit van het aanbevolen onderhoudsplan.

Installatie en onderhoud: fout versus goed

Fout: de kast op kale grond zetten. Rechts: een betonplaat van 150 mm, ankerbouten en aflopende afvoer van de deur.

Fout: stroom- en communicatiekabels los begraven. Rechts: aparte leidingen met trekkoord voor latere vervanging.

Fout: de driemaandelijkse luchtfiltercontrole negeren. Rechts: filters schoonmaken of verwisselen vóór het warme seizoen, niet na een reis.

Fout: een isolatiealarm behandelen als een zachte waarschuwing. Rechts: het pistool isoleren, de meetwaarde registreren en eerst het vocht van de connector controleren.

Fout: een module verwisselen terwijl de kast onder spanning staat. Rechts: vergrendeling, bevestig de stand-by-LED en schuif vervolgens het reserveonderdeel erin.

Drie operators praten over het online houden van 180 kW-units

Een logistieke operator in de VAE beheert vier eenheden in een onbewaakt woestijndepot. Stof was de echte vijand: isolatiealarmen verschenen in de zomer twee keer per maand, en het resetten op afstand afgehandeld de meeste vóór de dienst van 6 uur 's ochtends. Zijn klacht is eerlijk: het touchscreen glinstert in direct zonlicht, waardoor de HMI 's middags moeilijk leesbaar is.

Een keten van tankstations in Kazachstan kreeg tijdens de winter om de paar weken te maken met faseverliesalarmen. Het lokale net ging even onderuit, het kabinet registreerde het en de dashboardtrend maakte binnen een week de fout van de netbeheerder zichtbaar. Er was geen plaatsbezoek nodig.

Een winkelcentrum in Mexico beschikte over temperatuuralarmen op de connectoren op dagen van 40°C. Het schoonmaken van de contacten en het verwisselen van een versleten pistool loste het op; het reservepistool was bij de oorspronkelijke bestelling aangekomen, dus de reparatie duurde een uur.

Veelgestelde vragen: het runnen van een onbeheerde locatie van 180 kW

Vraag: Wat gebeurt er als de unit om 02.00 uur uitschakelt?

A: De fout wordt geregistreerd en via OCPP naar uw platform gepusht; een externe reset vanaf de portal herstelt de meeste gebeurtenissen.

Vraag: Hoe lees ik een foutcode?

A: Op het gebeurtenislogboek van 7 inch of op uw platform; elke code verwijst naar een sectie van de servicehandleiding en live-waarden worden naast de code weergegeven.

Vraag: Op welke MTTR moet ik plannen?

A: Ongeveer 15 minuten voor resetten op afstand en 45 minuten voor modulewissel op locatie.

Vraag: Hebben isolatiealarmen altijd een technicus nodig?

A: Nee. Controleer eerst het vocht en vuil van de connector; het duidelijkst na het schoonmaken en een reset. Alleen aanhoudende of herhaalde alarmen hebben een bezoek nodig.

Vraag: Kan één persoon een voedingsmodule vervangen?

EEN: Ja. De module in ladestijl schuift naar buiten na het uitschakelen; de handleiding behandelt het in ongeveer twee pagina's.

Vraag: Welke reserveonderdelen moet ik bewaren?

A: Eén voedingsmodule en één besturingskaart per vier kasten is onze gebruikelijke aanbeveling.

Vraag: Dekt de garantie bliksemschade?

A: Piekgebeurtenissen worden geval per geval geïnspecteerd; de vervangbare overspanningsafleiders zijn standaard veldonderdelen.

Vraag: Kan de 180 kW blijven opladen zonder internet?

EEN: Ja. Het opladen gaat offline door en transacties worden opgeslagen en gepusht wanneer de verbinding terugkeert.
