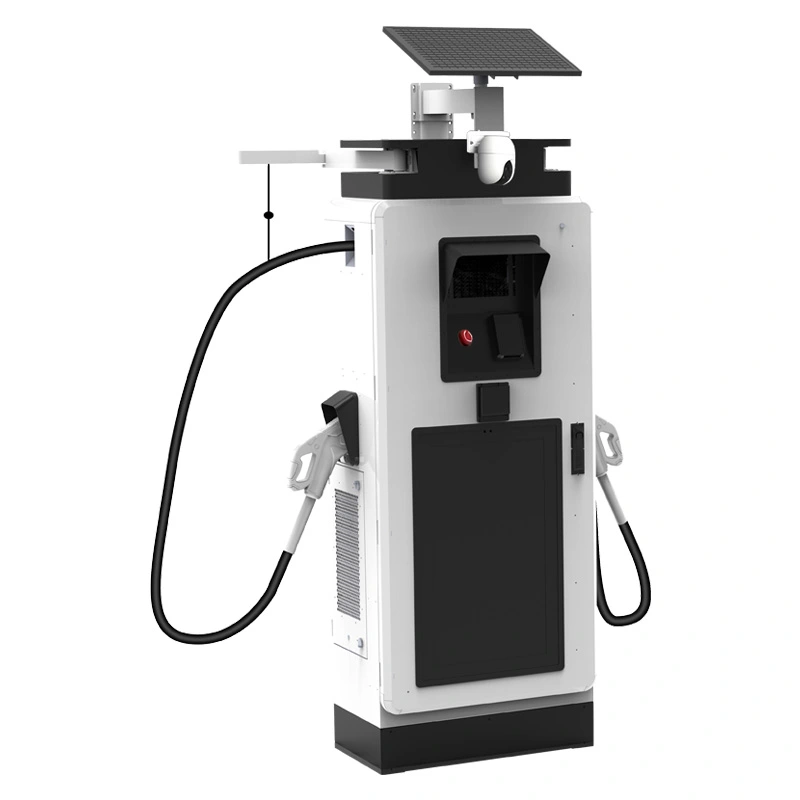

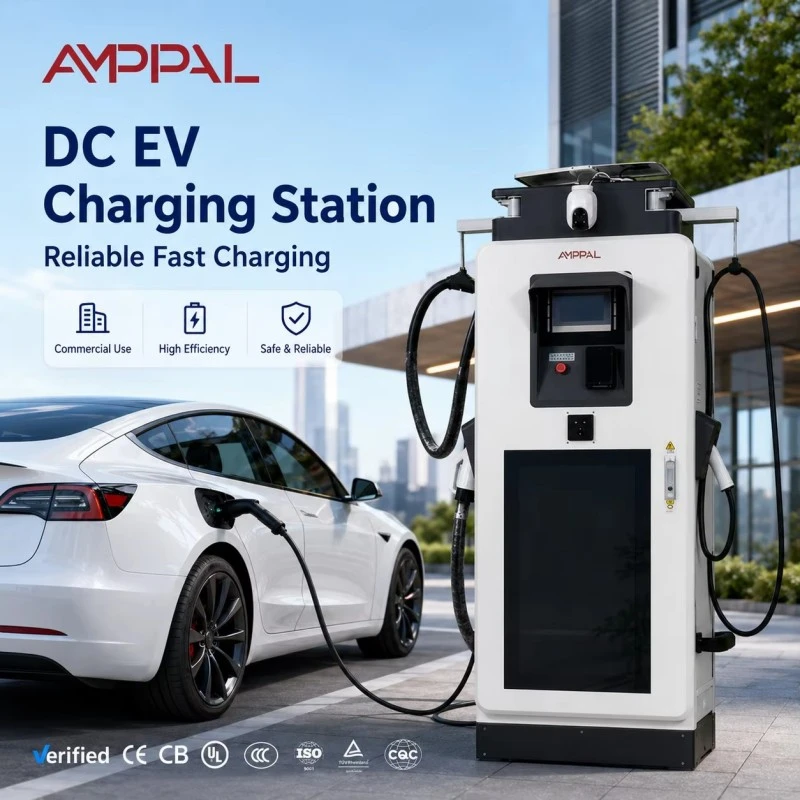

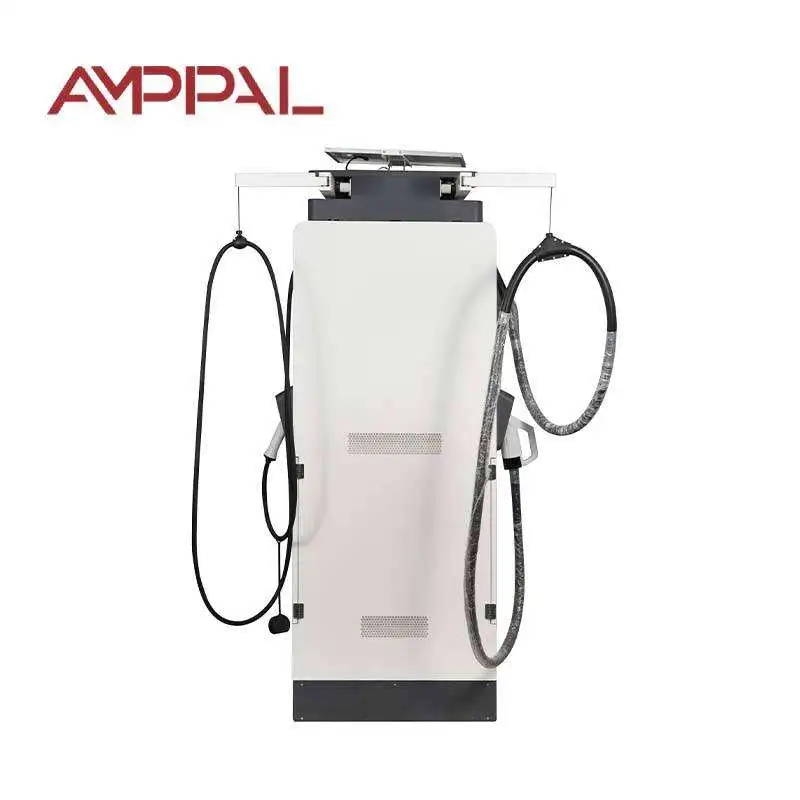

120 kW commerciële DC EV-oplader met digitaal display voor openbare stations

Gebouwd voor het 480V-paneel: een 120 kW-oplader voor Noord-Amerikaanse commerciële locaties

Noord-Amerikaanse commerciële gebouwen zijn voorzien van driefasige 480V-kabels, en een oplader die dat feit negeert, creëert transformatorkosten waar niemand rekening mee houdt. De AF-DC-120-Y-B-M-4-H neemt AC480V±10% rechtstreeks op bij 45-65Hz, zodat de meeste Amerikaanse en Canadese winkels, industriële en gemengde locaties de AC480V kunnen voeden via het bestaande paneel zonder een step-down transformator toe te voegen.

Het beperkt ook het geluid tot 60 dB (ongeveer 5 dB onder typische DC-kasten) wat van belang is bij eigendomslijnen, aangrenzende appartementen en commerciële wijken die de hele nacht doordraaien. Het 32-inch 1920×1080-display op het dashboard verwerkt uw media of merkinhoud, maar het elektrische verhaal maakt dit model anders.

Het piekrendement bedraagt ​​95%, de behuizing is IP54 en de CCS1-uitgang beslaat 0-250A. Het is een machine van 120 kW waar je bij de serviceingang gemakkelijk ja tegen kunt zeggen, en het display betaalt in de loop van de tijd een deel van de installatie.

Waarom 480V-ingang en een plafond van 60 dB belangrijk zijn op de eigendomsgrens

Geen step-down transformator: de 480V-service voedt de unit rechtstreeks, waardoor kosten, vloeroppervlak en de verliezen van een extra conversiefase worden bespaard.

De breedfrequente ingang van 45-65 Hz tolereert zwakkere elektriciteitsnetten en generatorstroom tijdens bouwfasen, wat een echt voordeel is op locaties met een onstabiele voeding.

Een plafond van 60 dB – ongeveer het niveau van een normaal gesprek – houdt buren en nachtploegpersoneel comfortabel.

De ventilatorsnelheid volgt de belasting en temperatuur in plaats van op volle kracht te draaien via een plug-in, waardoor zowel geluid als verspilde energie gedurende een cyclus van 24 uur worden verminderd.

Thermische reductie beschermt de elektronica bij hitte van 50°C, terwijl het vermogen van 120 kW onder normale omstandigheden eerlijk blijft.

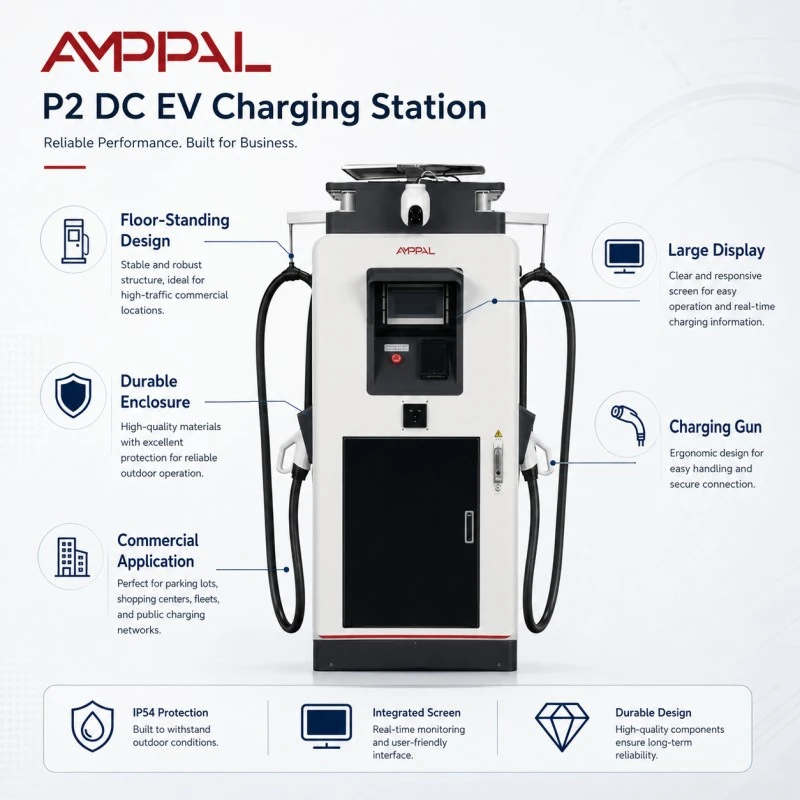

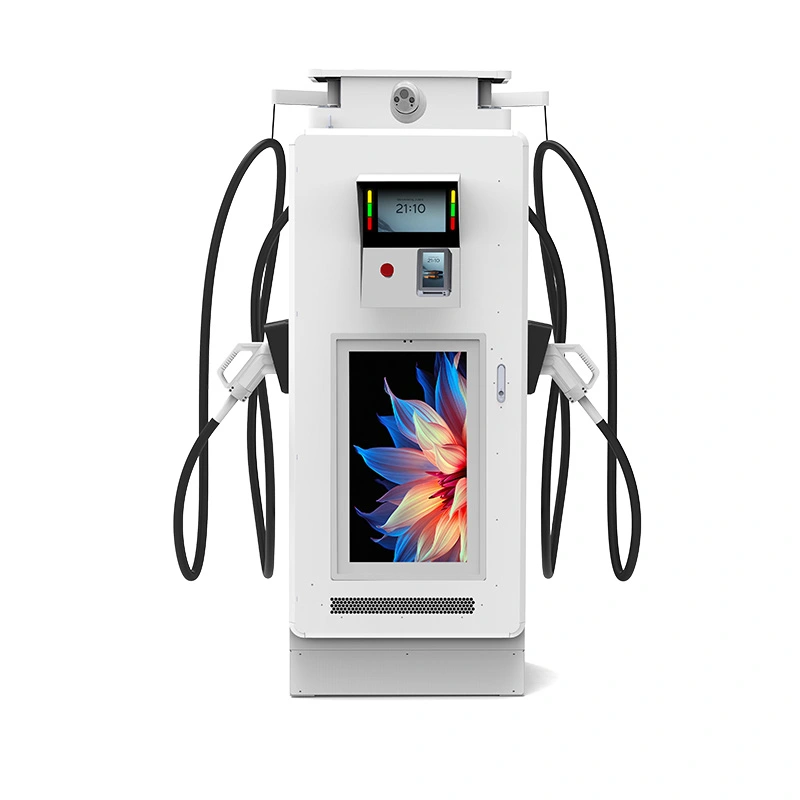

Het 32-inch scherm doet nog steeds zijn mediataak – advertenties, zenderinformatie of uw merkloop – via hetzelfde externe inhoudportaal.

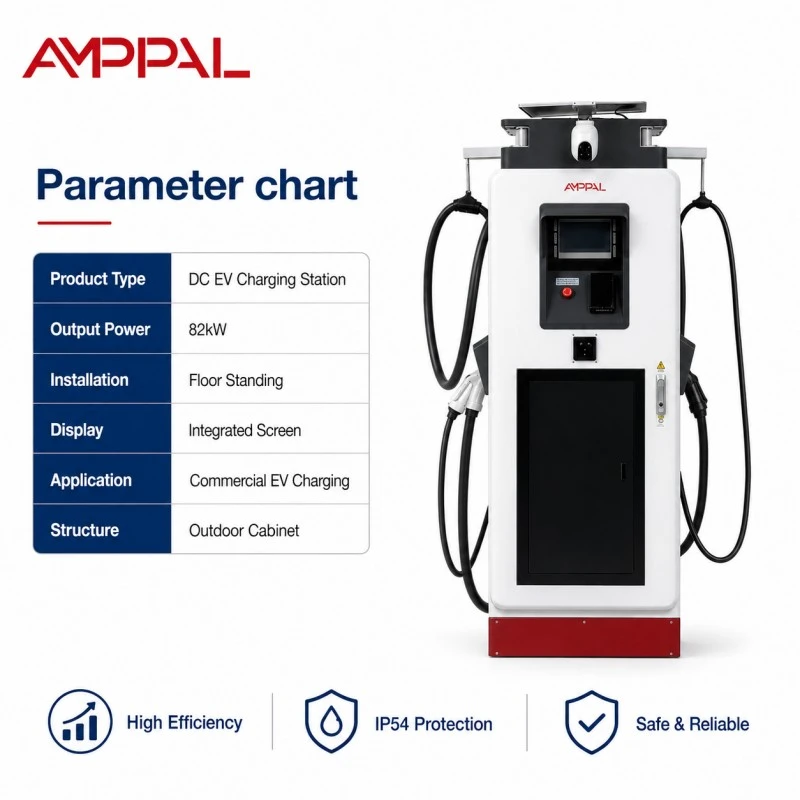

Technische specificaties

Fabrieksspecificatie van de AF-DC-120-Y-B-M-4-H precies zoals verzonden.

Sites die zowel luid zicht als rustige nachten nodig hebben

Ontwikkelingen voor gemengd gebruik: winkels op straatniveau met appartementen erboven – de lader werkt de hele nacht zonder geluidsklachten te veroorzaken.

Amerikaanse en Canadese winkelketens: 480V-panelen zijn al aanwezig, dus de unit sluit aan bij de bestaande service.

Parkeergarages voor kantoren en hotels: sessies van 20 tot 40 minuten bij 120 kW draaien stallingen gedurende de werkdag.

Gemeentelijke kavels in de buurt van woonblokken: het gedimde scherm en het 60dB-plafond houden de locatie burenvriendelijk, zelfs tijdens nachtelijke sessies.

Vlootdepots op industriële 480V-diensten: één paneel voedt de laders en de bestaande winkelapparatuur.

Congrescentra en evenementenlocaties: het display toont sponsorberichten tijdens shows, en 120 kW laat auto's ronddraaien tussen sessies.

Hoe de machine 480 V naar gelijkstroom omzet – zonder het gezoem

De ingangstrap gelijkricht AC480V driefasig op een tussenliggende DC-bus, waarna hoogfrequente omvormers het vermogen verlagen tot de spanning die het voertuig vraagt. Schakelmodules met een brede bandafstand zijn de reden dat de unit een piekefficiëntie van 95% behoudt bij deze ingangsspanning, wat moeilijker is dan het klinkt: hogere ingangsspanningen verkleinen de schakelmarges.

Het geluidsverhaal gaat over koeling, niet over conversie. De ventilatoren zijn temperatuurgeregeld en draaien meestal op gedeeltelijke snelheid; alleen aanhoudende zware belastingen duwen ze naar het volle toerental. Dat is het praktische verschil tussen een 60dB-unit en de 65dB-kasten die gebruikelijk zijn in deze klasse.

OCPP 1.6/2.0 draagt ​​sessiegegevens, diagnose op afstand en firmware-updates over, terwijl het display zijn eigen inhoudsfeed uitvoert. Beide systemen rapporteren in één stationrecord in uw backend.

Tests die de 60 dB-claim en de elektrische veiligheidsmarkeringen ondersteunen

De geluidsdruk wordt gemeten op 1 meter van de kast onder volledige belasting en vastgelegd in het testrapport van de unit, dus het getal van 60 dB is verifieerbaar en geen schatting uit de brochure.

CE- en TUV-typegoedkeuring geldt voor de volledige unit; UL- en CB-elektrische rapporten zijn beschikbaar voor exportbestanden.

96 uur durende zoutsproeitest op de behuizing en de afdichtingen van het beeldscherm.

Isolatie- en piektests op de AC480V-ingangstrap over de volledige 45-65 Hz-band.

Bij een inbrandperiode van 48 uur bij volledige belasting worden geluid, temperatuur en elektrische metingen geregistreerd aan de hand van het serienummer.

Modules zijn geschikt voor -30°C tot +55°C; de complete unit is gespecificeerd voor -25°C tot +50°C.

Van spoel tot krat: een kast maken die klaar is voor 480 V

Stap 1. Stalen rollen worden lasergesneden en robotgelast op FANUC-lijnen.

Stap 2. TRUMPF-afkantpersen vormen de panelen; poedercoaten en uitharden volgen.

Stap 3. De 480V-ingangstrap – schakelaars en overspanningsafleiders – is aangesloten op de AC-lijn met koppelregeling.

Stap 4. Gelijkrichtermodules en het subsamenstel van het display worden op de DC-lijn gemonteerd.

Stap 5. De koeleenheid, ventilatoren, kanalen en temperatuursensoren zijn geïnstalleerd en afgedicht.

Stap 6. Testen bij volledige belasting bij 120 kW registreren de efficiëntie, arbeidsfactor en geluidsniveau per eenheid.

Stap 7. Bij een inbrandperiode van 48 uur worden oplaadsessies en schermweergave gecombineerd.

Stap 8. Eindinspectie en kratten; de fabriek heeft tot 2024 meer dan een miljoen eenheden verzonden.

Passend bij de display-unit van 120 kW voor uw service-ingang

Specificeer dit apparaat als uw locatie zich in Noord-Amerika bevindt met een commerciële 480V-dienst, of op een markt waar driefasig 480V wordt gebruikt. 120 kW is een praktische middenklasse: een volledige lading voor de meeste elektrische passagiersvoertuigen in 25-45 minuten, zonder de voedingsvereisten van kasten van meer dan 160 kW. Het geeft u ook een tweede inkomstenstroom via het scherm zonder de elektrische installatie ingewikkeld te maken.

Koop het niet voor een locatie met alleen 208V- of 230/400V-service. Deze ingangsvariant is vast ingesteld op 480 V, en het toevoegen van een transformator doet het hele punt teniet. Vraag ons naar de 380 V-variant als dat uw elektriciteitsnet is.

En als de locatie slaapkamers direct boven het voorterrein heeft, maak dan een realistisch budget: zelfs 60 dB is 's nachts binnenshuis hoorbaar. Plan een geluidsscherm of een nachtstroomschema voordat de buren de eerste klacht indienen.

Wat AMPPAL te bieden heeft wat lokale distributeurs niet bieden

Fabrieksdirecte prijzen van Yueqing, met CE-, TUV-, UL- en CB-certificaten in het offertepakket.

Levering binnen 15-20 werkdagen na goedkeuring van de tekening; MOQ uit één container.

OEM/ODM: uw merk op de kast en op het opstartscherm van het display.

We exploiteren zelf meer dan 200 stations, dus technische feedback uit de praktijk komt terug in het ontwerp.

Een garantie van 2 jaar waarbij reservepanelen en modules binnen 5 werkdagen worden verzonden.

Een eenheid van 120 kW verpakken en verzenden voor een Amerikaanse bouwlocatie

De kast wordt rechtop verzonden in een krat met stalen frame, geschikt voor de behuizing van 1800 x 750 x 690 mm. Het display is afgedekt met schuim en multiplex, en de CCS1-constructie rijdt in een gewatteerde binnendoos.

Kratten hebben vorkzakken en vier hefpunten; het krattenplan wordt bij de offerte gevoegd, zodat uw expediteur de vrachtwagen van haven tot locatie kan plannen. De unit beweegt altijd rechtop, waardoor de interne busbars en de displayafdichting intact blijven.

Voorwaarden zijn FOB Ningbo of CIF naar een Amerikaanse of Canadese haven. Factuur, paklijst, vrachtbrief, certificaat van oorsprong en testrapporten worden binnen 3 werkdagen na het laden afgegeven.

Garantie, reserveonderdelen en ondersteuning nadat de eenheid is geland

Standaardgarantie van 2 jaar voor modules, controller, display en koeling.

Reserve stroommodules en panelen op voorraad; uitwisseling tussen schepen binnen 5 werkdagen.

OCPP-diagnostiek op afstand voor fouten, firmware en ventilatorgedrag.

Ondersteuning bij inbedrijfstelling via videogesprek voor beginnende installateurs.

Een driemaandelijkse onderhoudschecklist met betrekking tot filters, ventilatoren en koppelcontroles.

Installatie-opmerkingen voor 480V-locaties en buurten voor gemengd gebruik

Fout: de unit wordt gevoed vanuit een 208V-paneel en verwacht volledig vermogen. Rechts: zorg voor AC480V±10% driefasig bij de service-ingang.

Fout: ervan uitgaande dat de eenheid alleen 50 Hz is. Juist: hij accepteert 45-65 Hz, maar bevestig de lokale frequentie op het typeplaatje voordat u hem inschakelt.

Fout: de kast tegen een muur plaatsen met de ventilatoren naar een hoek gericht. Rechts: houd de ruimte aan zoals aangegeven in de installatiehandleiding, zodat de ventilatorregeling werkt zoals ontworpen.

Fout: fans na een warme dag op hoge snelheid dwingen. Juist: laat de controller ze afremmen; geforceerde snelheid verspilt alleen maar kracht en voegt lawaai toe.

Fout: fasebalans op een gedeelde service negeren. Rechts: laat een elektricien de belasting over de drie fasen verifiëren vóór de inbedrijfstelling.

Feedback van operators die om decibellen geven

Een aannemer in Houston, Texas, VS, installeerde begin 2025 twee units op een winkelplein. De grootste zorg van de vastgoedbeheerder was het lawaai van het naastgelegen flatgebouw; na drie maanden was de enige geregistreerde klacht de helderheid van het scherm om 23.00 uur, wat het nachtschema dezelfde week oploste. De oplaadzijde heeft sindsdien geen servicebezoek meer nodig.

Een eigenaar van een winkelcentrum in Toronto, Canada, voedt de units via het 480V-paneel van het winkelcentrum en heeft de transformatorkosten volledig bespaard. De elektricien bevestigde de fasebelasting bij de inbedrijfstelling; hun enige klacht is dat het een tijdje duurde om de weergavesjabloon te leren, terwijl de oplaadzijde acht maanden lang schoon heeft gewerkt.

Een ontwikkelaar in Seattle, VS, plaatste een unit in een garage voor gemengd gebruik waar de winkelhuurder het advertentiescherm wilde hebben. De huurder meldt dat het plafond van 60 dB in zijn geluidsonderzoek is aangehouden en plant nu units voor nog twee panden; de kleine klacht is dat de CCS1-kabel in de koude winter stijver aanvoelt dan verwacht, wat een kwestie van kabelmantel is en geen fout van de lader.

Veelgestelde vragen: 480V-ingang, geluidslimieten en 120 kW-uitgang

Vraag: Kan dit apparaat werken op 380V Europese stroom?

A: Nee, deze variant is vast ingesteld op AC480V±10%. Vraag naar de 380V-versie als uw elektriciteitsnet 230/400V is.

Vraag: Hoe luid is 60 dB eigenlijk?

A: Ongeveer het niveau van een normaal gesprek, gemeten op 1 meter van de kast onder volle belasting.

Vraag: Wordt het geluid 's nachts erger?

A: Alleen als belasting en warmte erom vragen; De ventilatorsnelheid volgt de temperatuur, niet de klok.

Vraag: Welk formaat feeder heeft een unit van 120 kW nodig bij 480 V?

A: Ongeveer 150A per fase bij volledige belasting vóór de marge; uw ingenieur moet de vermogenschakelaar zo groot maken dat er ruimte is voor inschakelstroom en toekomstige toevoegingen.

Vraag: Zorgt het 32-inch scherm voor meer ruis?

A: Nee, het paneel wordt op elk uur passief gekoeld en volledig stil.

Vraag: Is een transformator vereist?

A: Niet als uw locatie 480V driefasig is; het apparaat is ontworpen om rechtstreeks verbinding te maken met een dergelijke dienst.

Vraag: Wat dekt de garantie?

A: Standaard 2 jaar, voor de vermogensfase, het display en het koelsysteem.

Vraag: Kunnen we het in Canada installeren?

A: Ja, 480V is daar standaard en de certificeringsdocumenten worden met de unit meegeleverd.
