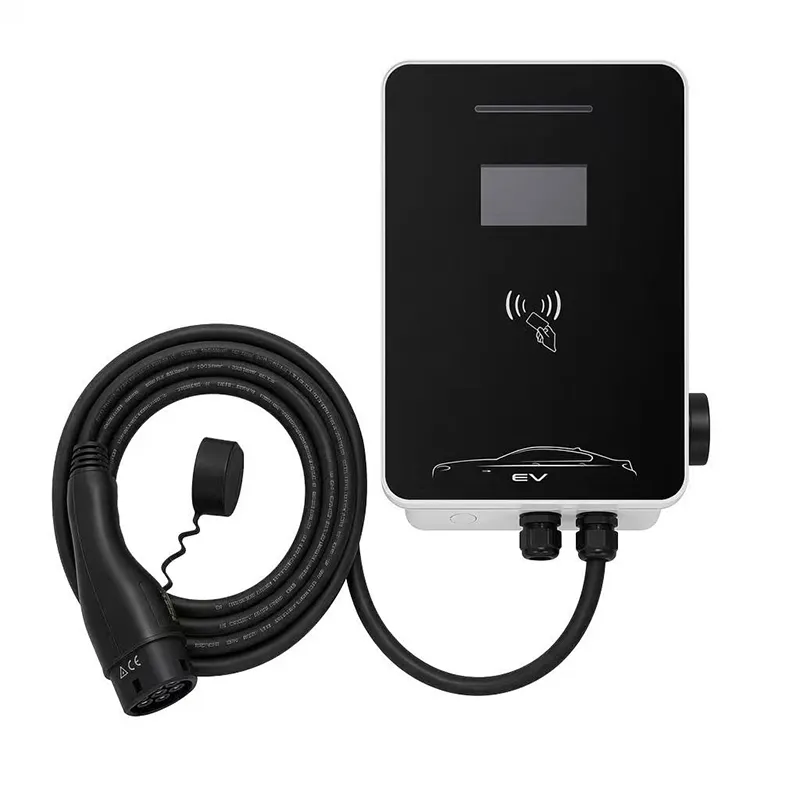

7 kW wandgemonteerde AC EV-oplader voor woningen en kantoren

Eén oplader kan een bijzaak zijn

Een restaurant met twee EV-opladers voor de deur verkoopt geen elektriciteit; het verkoopt een uur diner. De AMPPAL 7 kW wandgemonteerde AC EV-oplader voor woningen en kantoren (RZ-serie) is rond dat uitgangspunt gebouwd - we hebben hem ontworpen voor eigenaren van één tot vier stations die willen dat ze zichzelf terugbetalen, en niet voor exploitanten op nutsschaal met 200 locaties.

De unit is een wandstation van 400 bij 280 bij 120 mm, eenfasig 7 kW, met ingebouwde OCPP 1.6J. Sluit hem aan op een cloud-backend, stel een prijs per kWh in en de box draait zichzelf terwijl je kookt, auto's repareert of kamers schoonmaakt.

Je hebt geen elektricienopleiding nodig om de cijfers te lezen: de backend toont de verkochte kWh per sessie en je bankrekening toont het verschil.

Wat de RZ-serie is: een commercieel AC-station, vereenvoudigd

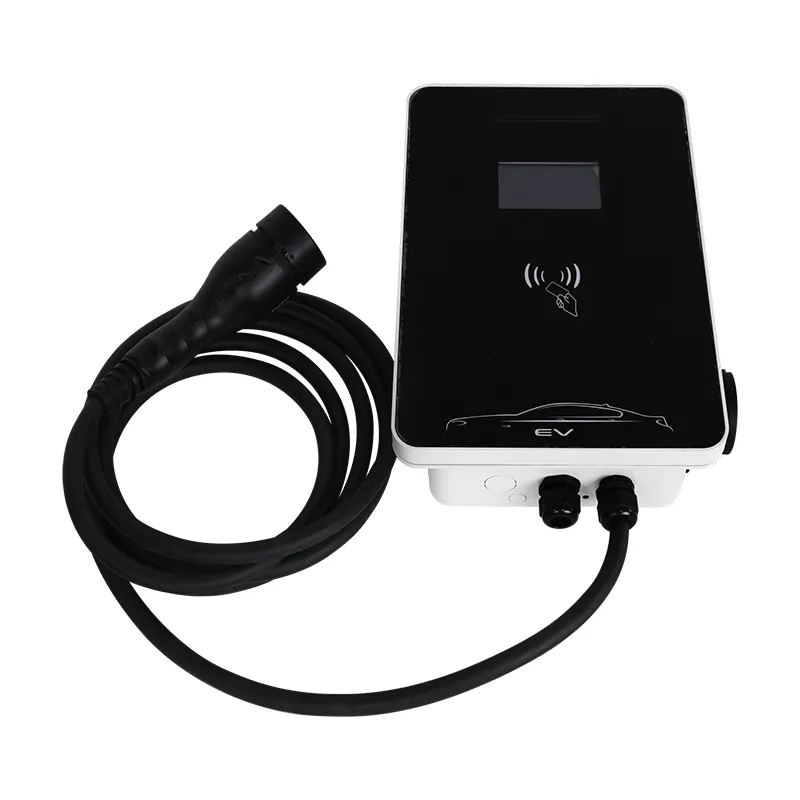

Fysiek is het een compact commercieel station van volledige grootte - met metaal versterkte thermoplastische behuizing, IP54, bedrijfsbereik van -20C tot +50C en een vaste Type 2-kabel van 5 meter (Type 1 of GB/T op aanvraag).

Commercieel gezien is het een netwerkapparaat. Elke RZ-eenheid spreekt OCPP 1.6J met een backend via Ethernet, Wi-Fi of 4G (dongle), zodat u sessies kunt starten en stoppen, tarieven kunt instellen en rapporten van een telefoon kunt ophalen.

Het eenfasige vermogen van 7 kW is bewust gekozen: het past in standaard klein-commerciële voorzieningen, waardoor de installatiekosten voor een café of werkplaats laag blijven.

Het is geen DC-snellader - niemand hoeft hier een oplaadbeurt van 20 minuten te verwachten. Het model is 'plug in, eat, sleep, shop', sessies van twee tot vier uur.

Het optionele 5-inch scherm: uitgeven of overslaan?

De RZ wordt standaard zonder scherm geleverd; het 5-inch display is een betaalde optie. Hier is het besluit in duidelijke bewoordingen.

Koop het scherm als uw klanten binnenlopers zijn en geen app willen aanraken: een B&B in de bergen, een landelijke garage, een ouder publiek. Als je op het glas 'laden gestart, 4,2 kW, EUR 0,35/kWh' ziet, wordt de vertrouwensvraag meteen weggenomen.

Sla het over als uw klanten stamgasten of app-geletterden zijn, of als het station achter een hek staat waar niemand het toch zou lezen. Het scherm voegt kosten toe en nog een onderdeel dat kan falen; de backend registreert hoe dan ook alles.

Onze eerlijke regel: koop het scherm op het eerste toestel en leer waar klanten naar vragen; tegen de seconde weet je of je het opnieuw nodig hebt.

Technische specificaties

Vijf bedrijven die profiteren van twee opladers

1) Restaurants en cafés langs hoofdwegen – een oplader is een concrete reden om even te stoppen voor een maaltijd terwijl de auto vol raakt. 2) B&B's en pensions - EV-eigenaren filteren actief op plaatsen waar ze 's nachts kunnen opladen. 3) Autoreparatiewerkplaatsen en bandencentra - klanten brengen de auto af, laden deze op en brengen deze terug om opgehaald te worden. 4) Kleine gemakswinkels - een dagje winkelen van 30 minuten wordt een langzame aanvulling. 5) Co-workingruimtes en kleine kantoren – werknemers met elektrische voertuigen waarderen een gegarandeerde oplaadplek.

Alle vijf hebben ze één eigenschap gemeen: de klant is er al één tot vier uur. AC 7 kW past precies in dat venster; de enige taak van de operator is het vaststellen van een prijs.

We raden twee eenheden aan in plaats van één waar het voetverkeer stabiel is: een chauffeur die de baai bezet vindt, vertrekt meestal, terwijl een vrije tweede baai bijna iedereen bekeert.

Hoe OCPP van een wallbox een kassa maakt

OCPP 1.6J is de taal tussen oplader en backend, en het is de meest breed ondersteunde versie in de branche. Dat betekent dat u niet opgesloten zit in onze cloud: elk OCPP-compatibel platform werkt met het station.

Van dag tot dag: starten en stoppen op afstand, prijzen per kWh of per sessie, gebruikersgroepen (gratis voor personeel, betaald voor het publiek), sessierapporten en foutmeldingen op uw telefoon.

Facturering is eenvoudig van opzet: de backend slaat de kWh en prijs van elke sessie op, en aan het einde van de maand exporteert u één rapport voor boekhouding. Er zijn geen kaartlezers of QR-gateways nodig op een AC-unit - dat is complexiteit op DC-niveau die u niet wilt.

Het station werkt ook offline: als het netwerk halverwege de sessie wegvalt, stopt het met opladen, registreert het de gegevens lokaal en uploadt het wanneer de verbinding terugkeert.

Certificaten en fabriekstesten

Modus 3 AC-laden is geverifieerd volgens IEC 61851-1:2017 en op basis daarvan is het apparaat voorzien van een CE-markering.

IP54-bescherming tegen binnendringing, geverifieerd door onafhankelijke test; werking van -20C tot +50C.

100% productietest: continuïteit van de aarde, isolatie van 500 V DC, diëlektrische weerstand van 1,5 kV.

Zoutnevel van 96 uur en estafette-uithoudingsruns van 500.000 cycli op typemonsters.

OCPP 1.6J-conformiteit vóór verzending getest met verschillende grote backends.

Onze fabriek in Yueqing wordt gecontroleerd door externe aangemelde instanties en heeft CE-, TUV-, CB- en UL-scope.

Hoe een RZ-station wordt gebouwd

De RZ-lijn draait in de commerciële assemblageruimte van de fabriek: 1) SMT-platen met geautomatiseerde inspectie en conforme coating. 2) Vermogensgedeelte - contactor, meterinterface en OCPP-controller - gestapeld en bedraad. 3) Behuizingsmontage met schermzak (indien besteld). 4) Kabel van 5 m, gemonteerd via koppelgecontroleerde wartels. 5) Volledige functionele test inclusief een live OCPP-handshake met onze testbackend. 6) Veiligheidstest met hoge pot. 7) Seriemarkering en configuratie-upload.

De fabriek beheert de AC- en DC-lijnen afzonderlijk, met robotondersteunde plaatwerkcellen die worden geleverd door FANUC (Shanghai) en TRUMPF (Duitsland) partners; de jaarlijkse capaciteit bedraagt ​​meer dan een miljoen eenheden.

Elk serienummer is in onze administratie gekoppeld aan de firmwareversie, dus een update op afstand of een terugroepactie – zeldzaam maar mogelijk – is eenheid voor eenheid traceerbaar.

Investeringswiskunde: wanneer loont de tweede oplader?

Voer eerst de nummers uit met uw lokale tarief. Typische Europese cijfers: elektriciteit aan 0,25 euro/kWh, je rekent 0,45 euro/kWh, gemiddelde sessie 15 kWh. Brutomarge per sessie: € 3,00.

Bij drie betaalde sessies per dag is dat € 9,- per dag, zo’n € 270,- per maand. Tegen een stationprijs van een paar honderd euro plus een eenvoudige installatie betaalt het eerste apparaat zichzelf binnen 3-5 maanden terug.

De wiskunde van de tweede eenheid is beter: het bezoek van de elektricien kost hetzelfde, en twee baaien genereren meer bezoekers. Onze operators melden dat een wachtende chauffeur vertrekt, terwijl een vrije tweede plek bijna iedereen bekeert.

De eerlijke waarschuwing: als de locatie gemiddeld minder dan één sessie per dag plaatsvindt, is dit een voorziening en geen bedrijf. Voer het uit voor goodwill en klantenloyaliteit in plaats van voor winst.

Waarom kopers terugkomen naar AMPPAL

U koopt bij de fabriek, niet bij een handelsdesk: Zhejiang Anfu New Energy Technology heeft deze apparatuur sinds 2014 in Yueqing gebouwd.

Standaard levertijd 15-20 werkdagen; monsters worden binnen 3-5 werkdagen per lucht verzonden.

OEM/ODM vanaf 100 stuks: logo, kabeltype en -lengte, schermoptie, kleur.

Exportpakket: CE-verklaring, IEC-testrapport, handleiding, fabrieksinspectiecertificaat.

Meer dan 40 landen bediend; referenties zijn onder meer NEOM en Sime Darby; Meer dan 200 stations beheerd door de groep.

MOQ van 1 eenheid om te testen; volumeniveaus van 20 en 100 eenheden.

Een commercieel station verzenden: pallets en papierwerk

Elk RZ-station wordt verzonden in een doos van 460 x 340 x 200 mm, brutogewicht ongeveer 8 kg inclusief montageset. Kleine bestellingen gaan per vliegtuig; een pallet van 24 eenheden is een standaard koerierpalletservice, 5-7 dagen naar Europa.

In een 20 voet container passen ongeveer 500 eenheden. Dozen worden op een pallet gestapeld, in krimpfolie verpakt en bedrukt met breek- en oriëntatiemarkeringen.

We citeren FOB Ningbo of Shanghai, en EXW of CIF waar u de voorkeur geeft aan vrachtcontrole. Elke zending is voorzien van factuur, paklijst, CE-verklaring en oorsprongscertificaat; L/C en D/P beide geaccepteerd.

Service, reserveonderdelen en de tweejarige dekking

2 jaar garantie op fabricagefouten; commerciële klanten krijgen voorrang bij afhandeling.

Reserveonderdelen - OCPP-controller, schermmodule, contactor, kabel - verzonden binnen 7 werkdagen.

Externe firmware-updates en configuratieondersteuning inbegrepen tijdens de garantie.

Preventieve controles: inspecteer de wartels, reinig de ventilatieopeningen, controleer maandelijks de netwerkverbinding.

Waar een café of workshop de tijd van het personeel niet kan sparen, komen onze partners in Duitsland, Frankrijk en de VAE rechtstreeks ter plaatse.

Verkeerde bewegingen en juiste bewegingen op de locatie

Fout: montage van het station in de volle zon met het scherm op het westen. Rechts: montage onder een dakrand op 1,5 m hoogte - schermleesbaar maar in de schaduw, kabel los van de grond.

Fout: het station wordt gevoed vanuit hetzelfde circuit als de koelkast in de keuken. Rechts: geef het een speciale 32A-onderbreker met aardlekschakelaar; een stabiele voeding houdt de OCPP-verbinding levend.

Fout: raak nooit de backend aan na de installatie. Rechts: bekijk het maandrapport; als de sessies wegvallen, controleer dan het netwerk voordat u de oplader de schuld geeft.

Fout: prijzen boven de nabijgelegen DC-snellader. Juist: prijs eronder - uw langzame AC-sessie verkoopt tijd, geen snelheid.

Fout: de kabel over een oprit leiden. Rechts: laat hem boven je hoofd of langs de muur lopen, zodat er nooit voertuigen overheen rijden.

Drie operators vertellen hun echte cijfers

Een eigenaar van een kebabrestaurant in Izmir, Turkije, installeerde in mei twee RZ-units. Vier maanden aan gegevens: 341 betaalde sessies, gemiddeld 2,8 per dag, de opbrengsten na aftrek van elektriciteit kosten ongeveer TRY 31.000, ongeveer de helft van zijn maandelijkse huur.

Een B&B-host in Split, Kroatië, beheert één station met het scherm. 'Gasten vertrouwen meer op het display dan op mijn woord', zegt ze, en EV-gasten boeken nu specifiek voor de oplader. De klacht: de 4G-dongle heeft een fatsoenlijk signaal nodig in haar stenen huis - het eerste weekend viel het weg, sessies werden niet meer online weergegeven en het rapport arriveerde pas op maandag. De oplader zelf heeft nooit gefaald.

Een eigenaar van een bandenwinkel in Johor Bahru, Maleisië, rekent via de backend een vast bedrag van 10 MYR per sessie aan. Het station betaalde zichzelf in ongeveer vier maanden terug, en de echte winst was dat klanten op banden wachtten: 'ze laden op, en dan wachten ze met een kopje koffie.' Zijn opmerking: hij zou willen dat het scherm standaard was, omdat klanten ernaar vragen.

Veelgestelde vragen over kleine bedrijven

Vraag: Heb ik hiervoor een speciaal elektriciteitscontract nodig?

A: Een standaard commerciële 32A enkelfasige voeding werkt; controleer de goedkopere nachttarieven om uw marge te verbeteren.

Vraag: Kunnen klanten betalen zonder app?

A: Ja - het optionele scherm toont de sessie live en de backend kan QR-betalingscodes uitgeven als uw platform dit ondersteunt.

Vraag: Welke OCPP-backends werken met dit station?

A: Elk OCPP 1.6J-compatibel platform; we testen tegen de belangrijkste vóór verzending.

Vraag: Wat gebeurt er tijdens een stroomstoring halverwege de sessie?

A: De sessie eindigt veilig; bij het opnieuw opstarten maakt het station opnieuw verbinding met de backend en rapporteert de onderbroken sessie.

Vraag: Kan ik de laadsnelheid beperken?

A: Ja - de stroom kan lokaal of vanaf de backend worden beperkt, handig als het station een circuit deelt.

Vraag: Hoeveel auto's kan één station bedienen?

A: Eén connector per eenheid; twee eenheden naast elkaar dekken de meeste kleine bedrijven.

Vraag: Is 7 kW genoeg voor moderne elektrische voertuigen?

A: Voor een verblijf van 2 tot 4 uur voegt dit ongeveer 60 tot 120 km toe - de juiste keuze voor eet-, overnachtings- en winkelstops.

Vraag: Wat moet ik doen als ik later sneller wil opladen?

A: Voeg een tweede unit toe of stap over naar DC; de RZ wordt op een eenvoudige achterplaat gemonteerd, dus verplaatsen is eenvoudig.
