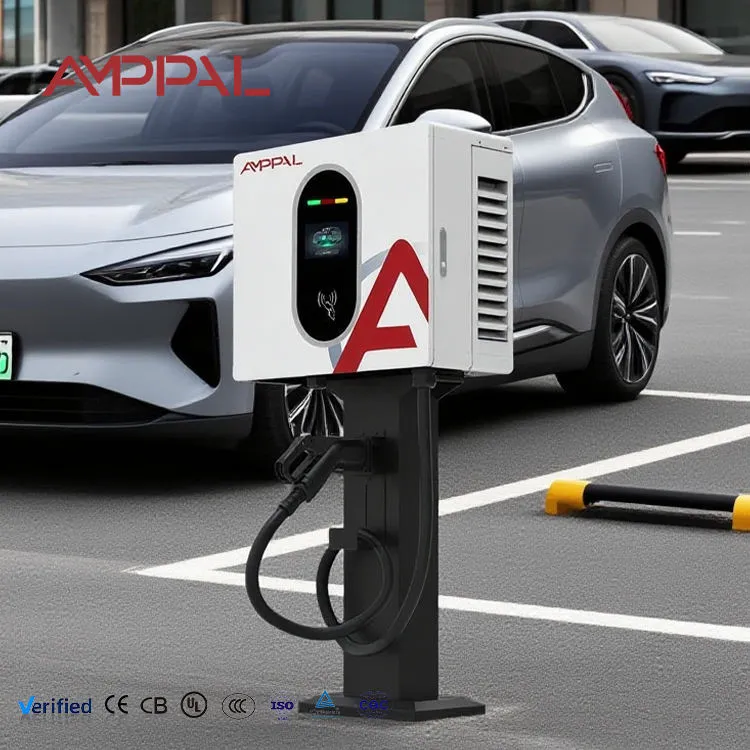

40 kW krachtige, aan de muur gemonteerde DC EV-oplader voor vlootdepots

De hoogste macht die we op een muur zullen zetten

Veertig kilowatt is het praktische plafond voor wandmontage, en we vertellen ons duidelijk waarom. Bovendien zorgen de warmteafgifte en de massa van de unit ervoor dat een muurbeugel het verkeerde technische antwoord is: je krijgt uiteindelijk een zware doos, geforceerde ventilatiebeperkingen en een structurele bevestiging waar de meeste gebouweigenaren niet voor zullen tekenen. De AF-DC-040-B-A-O-2-H bevindt zich precies op die grens.

Wat je krijgt als je eronder blijft, is aanzienlijk. Geen betonnen plint, geen kabelgoot, geen verlies van een parkeerplek aan de lader zelf en geen blijvende verandering aan een ondergrond die u wellicht alleen maar huurt. In een ondergrondse parkeergarage met een plafondhoogte van 2,2 meter is een wandunit vaak de enige optie die fysiek werkt.

Het uitgangsvermogen is 0-133A over 200-1000 VDC – hetzelfde spanningsvenster als onze 60 kW- en 120 kW-kasten, uit een doos die minder wandoppervlak in beslag neemt dan een huishoudelijke radiator.

Wat wandmontage u daadwerkelijk bespaart

Geen civiele werkzaamheden: een vloerstaande kast heeft doorgaans een fundering, leidinggeleiding en herstel nodig. Bij wandmontage wordt deze lijn volledig van de projectkosten verwijderd.

Geen verloren parkeerplaats: een vloerkast plus de veiligheidsafstand neemt bruikbare oppervlakte in beslag. Het apparaat is vastgeschroefd aan een muur of kolom en neemt niets mee.

Uitvoerbaar onder lage plafonds: met een hoogte van 660 mm op een beugel past hij in parkeergarages waar een kast van 1,9 meter de hoogtebeperking van de oprit niet kan passeren.

Omkeerbare installatie: bij een huurpand komt de unit los van de muur en worden de bevestigingen goed gemaakt. Veel verhuurders zullen dit goedkeuren als ze grondwerken weigeren.

Dezelfde footprint van 450 × 660 × 240 als onze 20 kW- en 30 kW-modellen: sites met gemengd vermogen delen één beugelontwerp en één lijst met reserveonderdelen.

133A-uitvoer bij volledig spanningsbereik: de stroomsterkte blijft op 800 V in plaats van af te nemen, en dat is waar concurrenten met dunne specificaties tekortschieten.

Technische specificaties

Sites waar dit model de enige verstandige pasvorm is

Ondergrondse parkeergarages en parkeergarages: plafondhoogte en oprijhoogte sluiten vloerkasten uit; kolommontage past goed bij dit apparaat.

Verhuurde winkelpleinen: huurders die geen grond kunnen losmaken willen toch gelijkstroomladen op locatie.

Historische stadscentra of stadscentra met beperkte planning: autoriteiten die nieuw straatmeubilair weigeren, staan ​​vaak een aan de muur bevestigde eenheid op een bestaande constructie toe.

Compacte stedelijke tankstations: het voorterrein is al bestemd voor brandstofeilanden en circulatie; wandruimte aan het winkelgebouw is gratis.

Depotgebouwen met een bestaand draaistroombord aan de muur: korte kabeltrajecten, minimale installatiearbeid, snelle inbedrijfstelling.

Thermisch ontwerp bij de limiet voor wandmontage

Een omvormer van 40 kW met een rendement van 95% dissipeert ongeveer twee kilowatt als warmte. In een vloerkast heeft die warmte een groot volume en een hoge schoorsteen om mee te werken. Aan een muur heb je geen van beide, dus het luchtstroompad moet worden ontworpen in plaats van aangenomen.

De inlaat is laag op de behuizing, de uitlaat is hoog, en de interne schotten houden de hete lucht weg van de besturingselektronica en de meter – componenten waarvan de nauwkeurigheid afwijkt tijdens het koken. De ventilatoren zijn temperatuurgeregeld en draaien slechts zo hard als de omstandigheden dit vereisen, waardoor de unit ook in een woonblok acceptabel stil blijft.

Het terugdraaien van uitvoer is progressief in plaats van binair. Als de omgevingstemperatuur en de belasting de moduletemperatuur naar de limiet duwen, verlaagt de lader de stroom geleidelijk en duurt de sessie gewoon langer. Hij struikelt niet en dumpt de bestuurder niet. Dit gedrag is het belangrijkst in afgesloten parkeergarages met beperkte luchtuitwisseling, en dat is precies waar deze units worden geïnstalleerd.

Test- en certificeringsrecords

Naleving van EN IEC 61851-1:2019 en EN IEC 61851-23:2014; CE-documentatie en geserialiseerd testrapport worden bij elke unit geleverd.

Uitgebreide thermische isolatie specifiek voor dit model: volledige belasting van 40 kW wordt vastgehouden terwijl de behuizings- en moduletemperaturen worden geregistreerd, omdat dit de hoogste warmtedichtheid is in ons assortiment voor wandmontage.

100% testen van diëlektrische sterkte en isolatieweerstand.

Meterverificatie aan de hand van een gekalibreerde referentie; Nauwkeurigheid van niveau 1.0 bevestigd per eenheid en vastgelegd op basis van het serienummer.

IP54-verificatie en 96 uur durende zoutnevel op de afwerking van de behuizing.

Trekproefgegevens voor beugels en bevestigingen zijn op aanvraag beschikbaar – handig als een bouwkundige om structurele rechtvaardiging vraagt ​​voordat hij de installatie goedkeurt.

Productiestappen

1. Componentverificatie bij goedereninvoer: voedingsmodules, schakelaars, meters, connectoren en ventilatoren gecontroleerd volgens specificatie.

2. CNC-ponsen en kantbankvormen van behuizingspanelen; luchtstroomopeningen maken deel uit van het ponsprogramma en worden niet later geboord.

3. Robotachtig lassen van frame- en beugelinterface, gevolgd door naadafwerking.

4. Oppervlaktevoorbereiding en elektrostatische poedercoating met ovenuitharding.

5. Montage van de aandrijflijn — modules, rails en interne schotten geïnstalleerd; alle voedingsklemmen zijn aangedraaid en gemarkeerd.

6. Bedienings- en doseereenheid, kabelboomgeleiding vrijgehouden van het heteluchtpad.

7. Firmware laden, sensorkalibratie, meterverificatie aan de hand van referentie.

8. Uitgebreide thermische run bij volledige belasting, veiligheidstests, IP-controle en vervolgens exportverpakking.

40 kW op een muur of 60 kW op de vloer?

Dit is de beslissing die de meeste kopers op dit vermogensniveau daadwerkelijk nemen, dus hier is onze eerlijke lezing ervan.

Kies de wandunit van 40 kW als er geen vloeroppervlak beschikbaar is, grondwerken verboden of onrendabel zijn, de plafondhoogte beperkt is of de installatie omkeerbaar moet zijn. Het verbruikt ongeveer 60A per fase, wat veel bestaande commerciële borden kunnen verwerken zonder een upgrade.

Kies een vloermodel van 60 kW als u over de ruimte en de leveringscapaciteit beschikt, bediening met twee pistolen wilt of kortere sessies nodig heeft voor een openbaar voorterrein. Per geleverde kilowatt is dit doorgaans voordeliger, en het onderhoud van een vloerkast is eenvoudiger: de technicus werkt staand op grondniveau in plaats van op een platform. Als beide opties echt voor u openstaan, is de vloereenheid normaal gesproken de sterkste koop. Dit product verdient zijn plaats als dat niet het geval is.

Hoe wij specificeren ten opzichte van concurrerende 40 kW-units

Stroom bij hoge spanning: we houden 133 A vast over het volledige 200-1000 VDC-venster. Vraag bij elk alternatief hetzelfde cijfer op 800V aan voordat u de prijzen vergelijkt.

Thermisch gedrag onder derating: vraag wat er gebeurt bij een omgevingstemperatuur van 45°C in een afgesloten ruimte. Progressief terugdraaien zorgt ervoor dat sessies actief blijven; een zware reis niet.

Meting: Standaard niveau 1.0, kalibratie geregistreerd per serienummer.

Structurele documentatie: verstrekte beugeltrektestgegevens, waardoor de bouwvergunning voor commerciële gebouwen wordt verkort.

Commerciële voorwaarden: MOQ 1 eenheid standaard met 15-20 werkdagen levertijd; 50 eenheden en 25-30 werkdagen voor aangepaste branding. Twee jaar garantie, verlengbaar.

Verpakking, gewicht en vrachtplanning

Elke eenheid wordt verzonden in een vijflaagse doos van ongeveer 540 × 750 × 330 mm, brutogewicht ongeveer 52 kg. Dit is de zwaarste van de drie modellen voor wandmontage, dus houd rekening met mechanische hantering of met twee personen op de installatieplaats.

Tien eenheden per exportpallet op hittebehandeld, ontgassingvrij hout, vastgebonden en in rekfolie gewikkeld. Een 20 voet container heeft ongeveer 80 gepalletiseerde eenheden, een 40 voet hoge kubus ongeveer 170.

Beschikbare voorwaarden zijn EXW, FOB Ningbo of Shanghai, CIF en DDP voor de meeste Europese en Golfbestemmingen. Monstereenheden worden binnen 5-7 dagen per vliegtuig of koerier verzonden. Verzenddocumenten omvatten handelsfactuur, paklijst, CE-conformiteitsverklaring, geserialiseerd testrapport en certificaat van oorsprong op aanvraag.

Ondersteuning en onderhoudsonderdelen

Twee jaar garantie op voedingsmodules, besturingskaart, meter, schakelaars, ventilatoren en scherm.

Ventilatoren worden behandeld als een onderdeel dat kan worden onderhouden en kunnen ter plaatse in minder dan dertig minuten worden vervangen, waarbij de unit geïsoleerd is – geen terugkeer naar de fabriek.

Ophalen van foutcodes op afstand via OCPP op aangesloten locaties; de meeste diagnoses worden zonder bezoek gesteld.

Reserveonderdelen worden binnen 48 uur na bevestigde fout verzonden, 3-5 werkdagen per expreskoerier.

De filterreiniging per kwartaal is de enige onderhoudstaak die het belangrijkst is bij dit model, gezien de warmtedichtheid. De handleiding documenteert de procedure met foto's.

Installatiefouten die specifiek zijn voor een wandunit van 40 kW

Fout: bevestiging aan lichtgewicht blokwerk of een noppenwand. Rechts: gewapend beton, massief metselwerk of een speciaal gebouwd stalen frame. Het apparaat weegt meer dan 45 kg voordat de kabel en het pistool zijn bevestigd.

Fout: installatie in een afgesloten kelderruimte zonder ventilatiebeoordeling. Rechts: bevestig de luchtuitwisseling in de ruimte. Twee kilowatt aan continue warmte in een gesloten ruimte verhoogt de omgevingstemperatuur en veroorzaakt een terugdraaiing.

Fout: de unit boven hoofdhoogte monteren om ruimte te besparen. Rechts: houd het scherm op ooghoogte en de pistoolholster binnen handbereik. Onhandige ergonomie leidt tot ondersteuningsoproepen en beschadigde kabels.

Fout: de voedingskabel te klein maken voor een lengte van veertig meter of meer. Rechts: bereken de spanningsval over het daadwerkelijke traject bij 60A per fase, niet alleen de stroomvoerende capaciteit.

Fout: het apparaat afdichten tegen een muuruitsparing zonder ruimte aan de achterkant. Rechts: volg de afstand tussen de beugels. De ruimte aan de achterkant maakt deel uit van het koelontwerp en niet van een installatievoorkeur.

Rapporten van geïnstalleerde sites

Een exploitant van een winkelcentrum in Istanbul installeerde in 2025 zes units op kelderkolommen nadat een vloerstaand voorstel niet door het onderzoek naar de oprithoogte was gekomen. Hun projectingenieur meldde dat het doorslaggevende technische punt het thermische terugrolgedrag was: de kelder werd in augustus warm en ze hadden zware ritten meegemaakt met de apparatuur van een vorige leverancier.

Een autoverhuurfiliaal op de luchthaven van Tbilisi exploiteert vier units onder een overkapping. Hun vlootsupervisor merkte op dat 133A voldoende is om een ​​geretourneerd voertuig tussen de verhuur door te laten keren, en dat de muurbeugel alle vier de vakken volledig bruikbaar hield, wat een kastindeling niet zou hebben.

Een installateur in Duitsland die meer dan twintig hiervan in woonblokken heeft gemonteerd, heeft één consistent feedbackpunt naar voren gebracht: de documentatie voor de trekproef van de beugels zorgt ervoor dat deze worden goedgekeurd door het gebouwbeheer, en hij vraagt ​​hierom bij elk project.

Veelgestelde vragen vóór aankoop

Vraag: Kan de muur het aan?

A: The unit is around 45kg. Massief metselwerk of gewapend beton is vereist; Op verzoek leveren wij trekproefgegevens voor de beugel.

Vraag: Welke voedingsstroom heeft het nodig?

A: Ongeveer 60A per fase bij 380V driefasig onder volledige belasting.

Vraag: Werkt het in een afgesloten ondergrondse parkeergarage?

A: Ja, onder voorbehoud van een ventilatiebeoordeling. Bij volledige belasting wordt continu ongeveer 2 kW warmte afgevoerd.

Vraag: Hoe snel is een sessie?

A: Ongeveer 45-55 minuten voor 20-80% op een typisch 60 kWh-pakket, afhankelijk van wat het BMS van het voertuig accepteert.

Vraag: Is 40 kW de grootste wandgemonteerde unit die u maakt?

EEN: Ja. Daarboven bouwen we vloerstaande units, omdat wandmontage niet langer de juiste technische oplossing is.

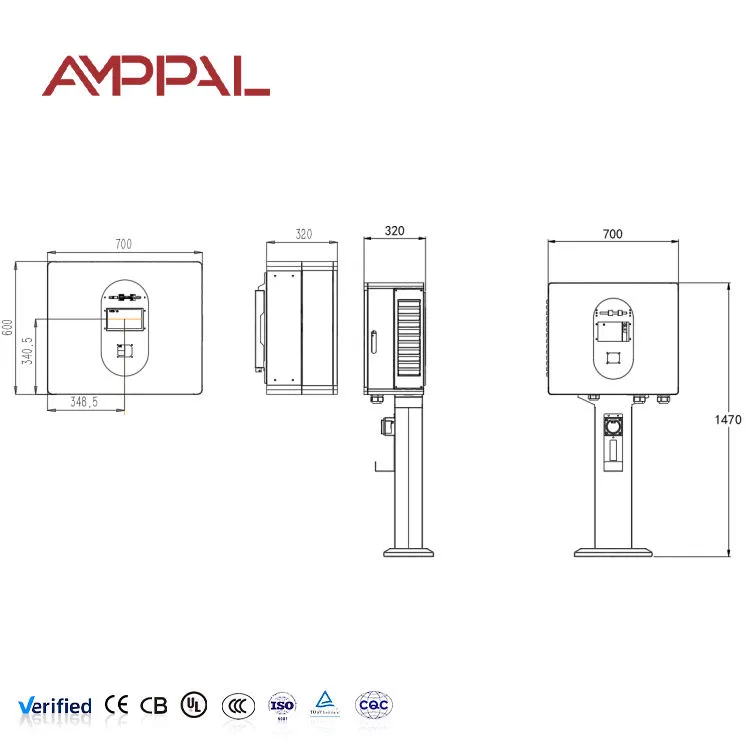

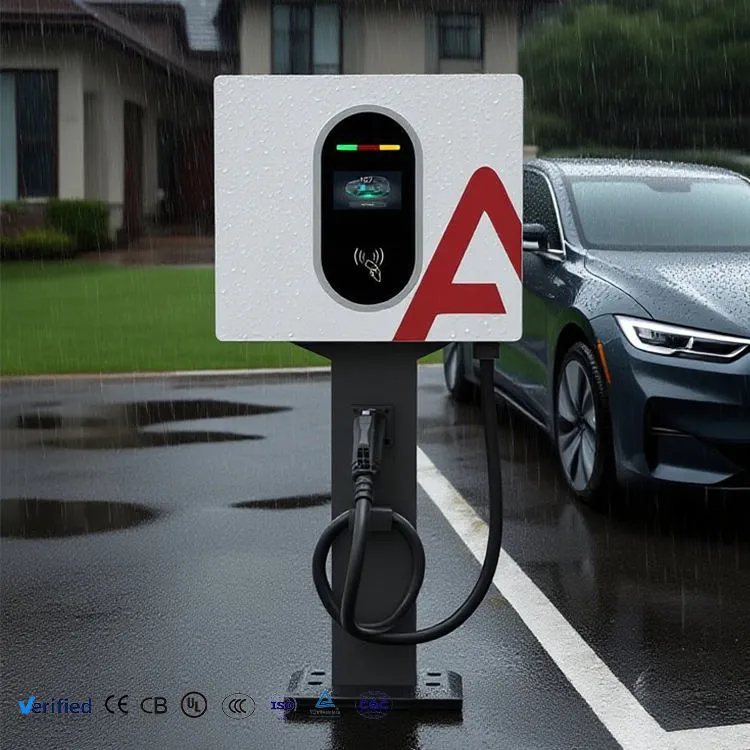

Vraag: Kan het in plaats daarvan op een paal worden gemonteerd?

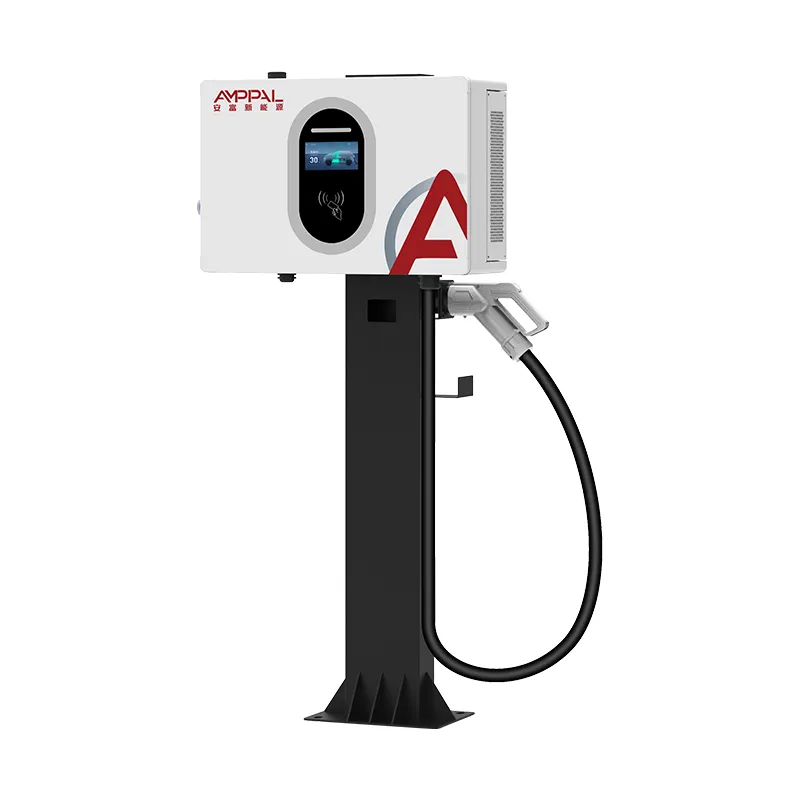

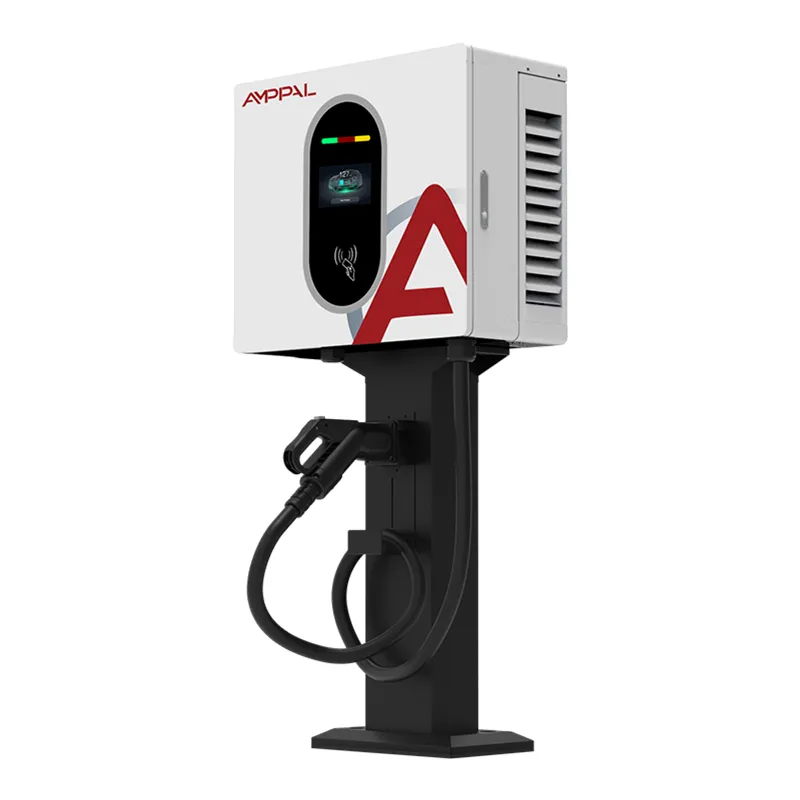

A: Ja, met onze paalmontageset, op voorwaarde dat de paal geschikt is voor de belasting. Geef dit op tijdens het bestelmoment.

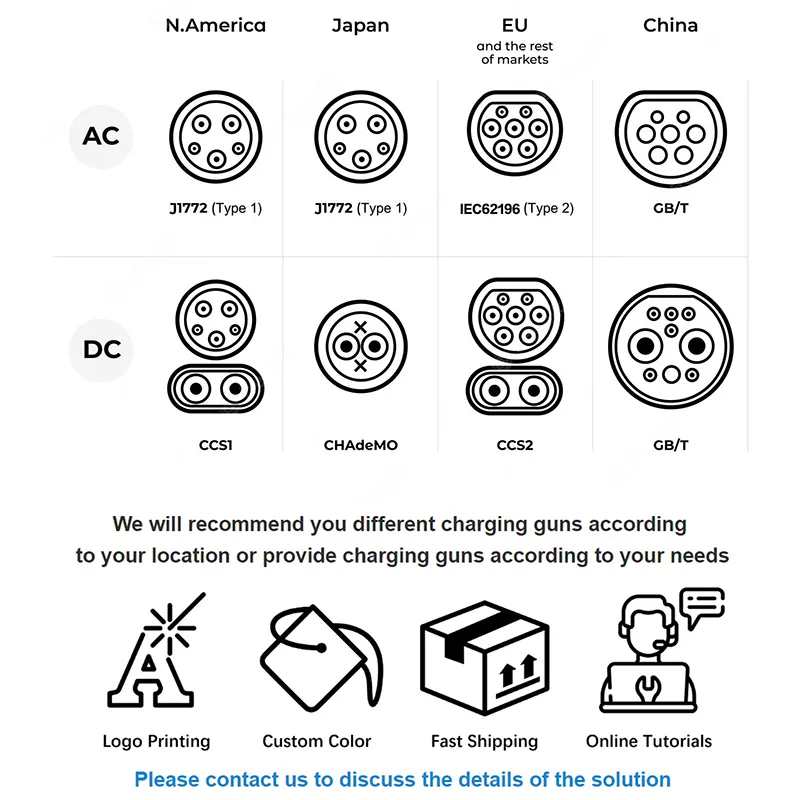

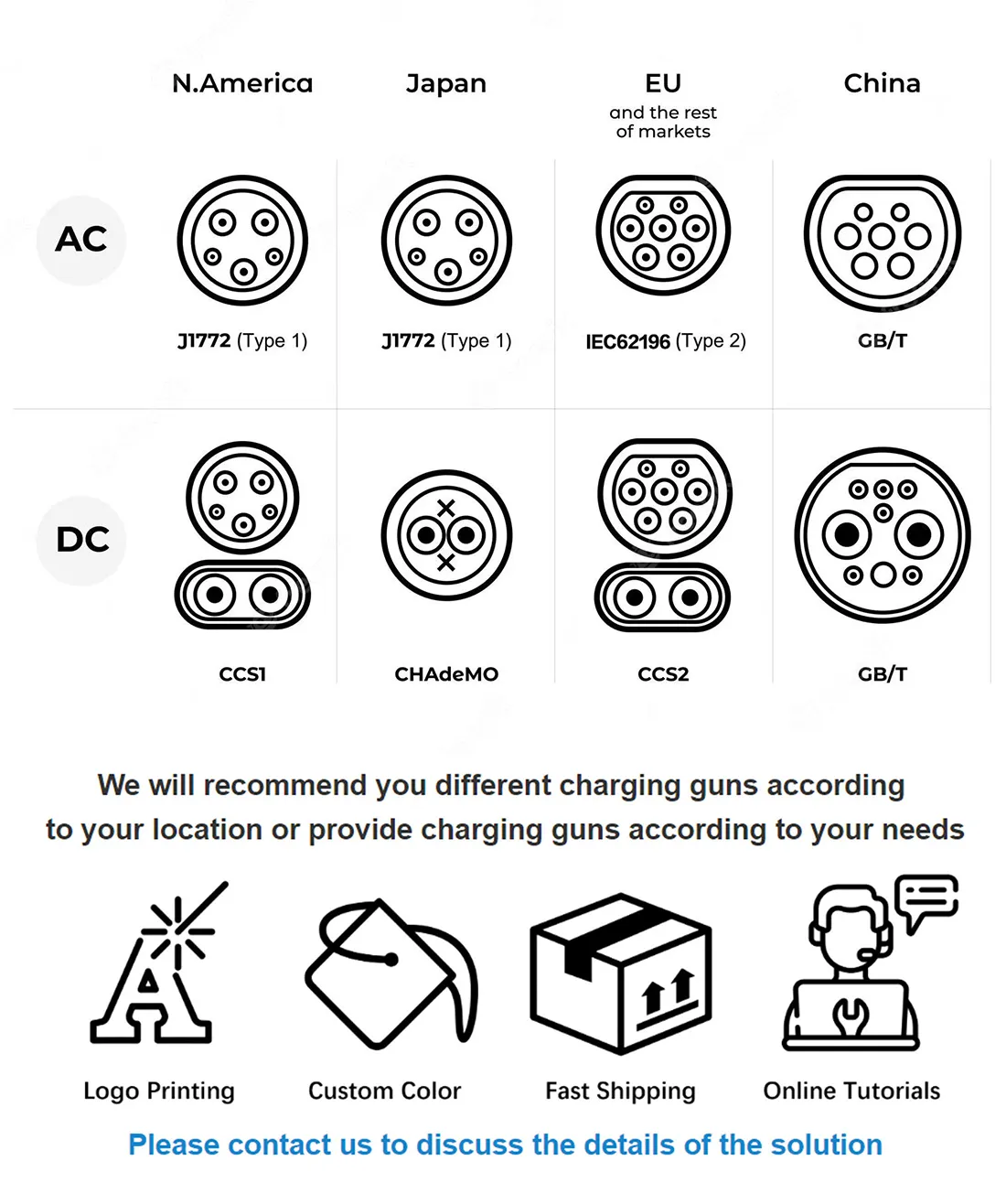

Vraag: Ondersteunt het dubbele wapens?

A: Nee. Het is een enkel pistool. Voor het gelijktijdig opladen van meerdere voertuigen, kijk eens naar onze split-type stroomkasten.

Vraag: Wat is het geluidsniveau in een woongebouw?

A: De ventilatoren zijn toerentalgeregeld en stil bij deellast. Bij aanhoudende volledige belasting in een kleine ruimte kunt u een geluid verwachten dat vergelijkbaar is met dat van een condensor van een airconditioning buitenshuis.
