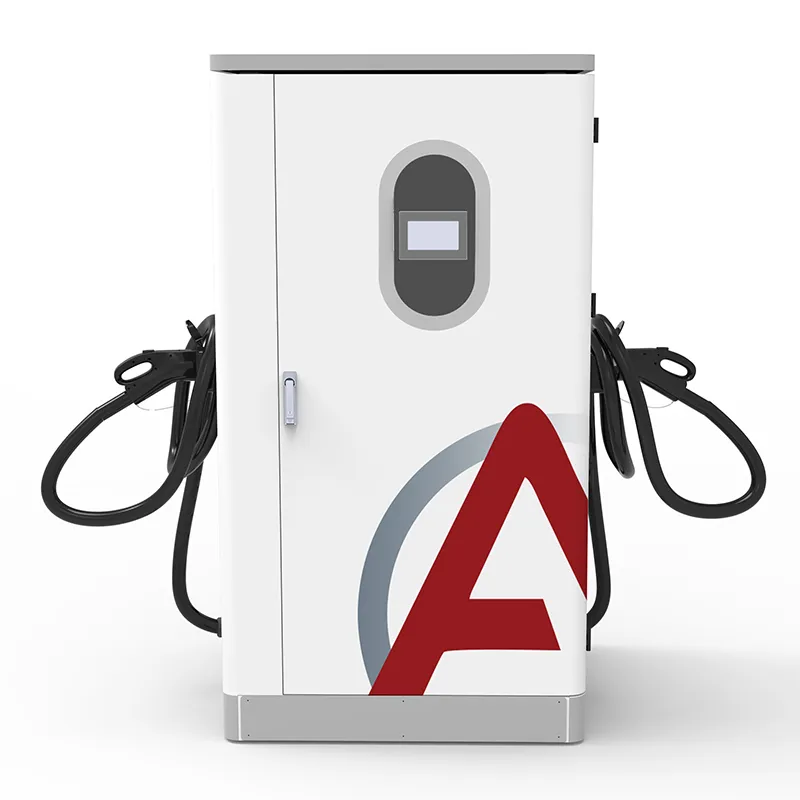

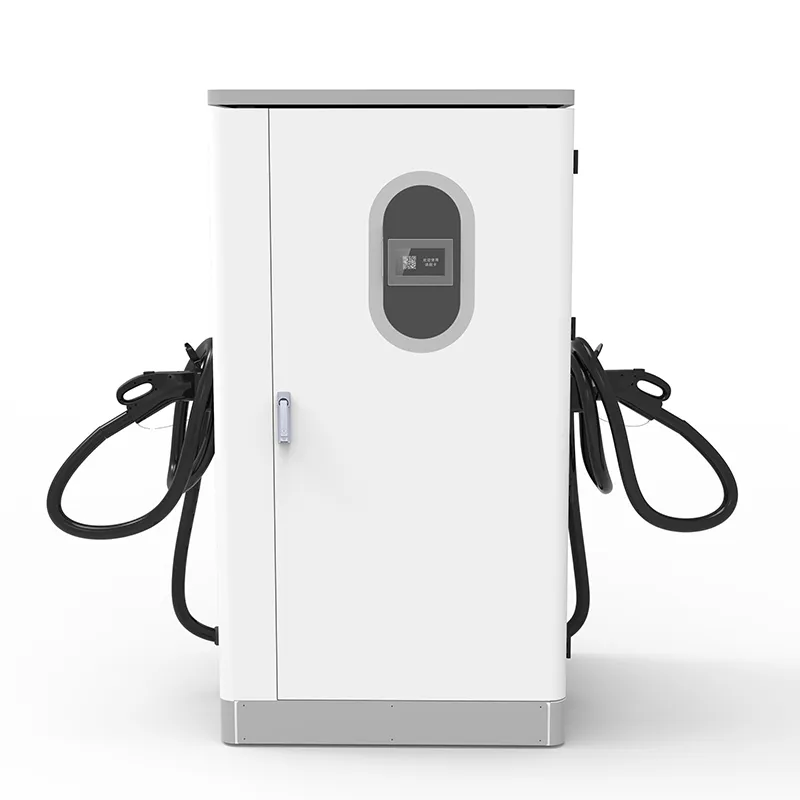

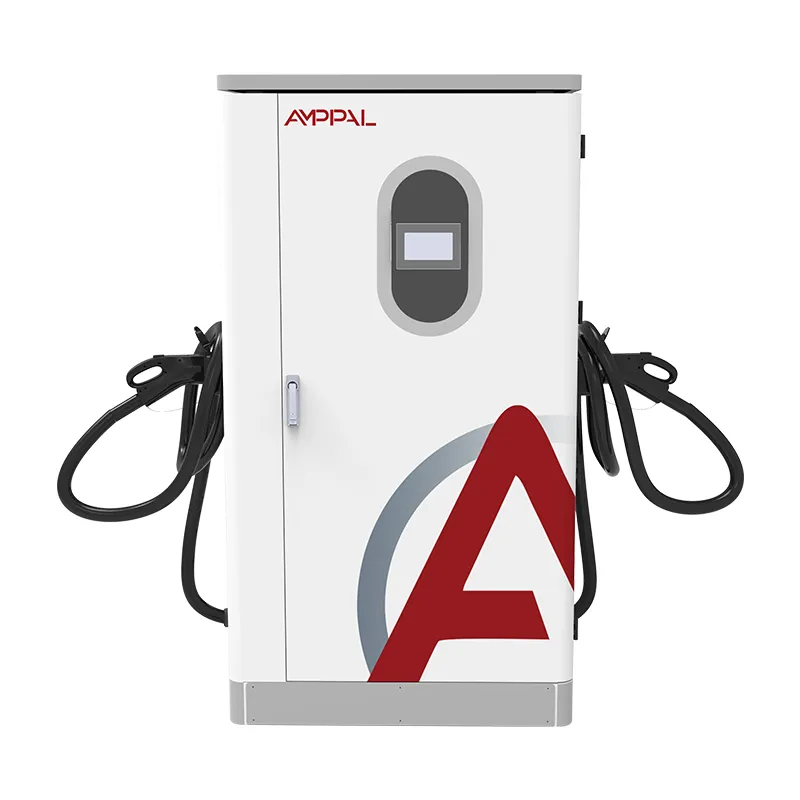

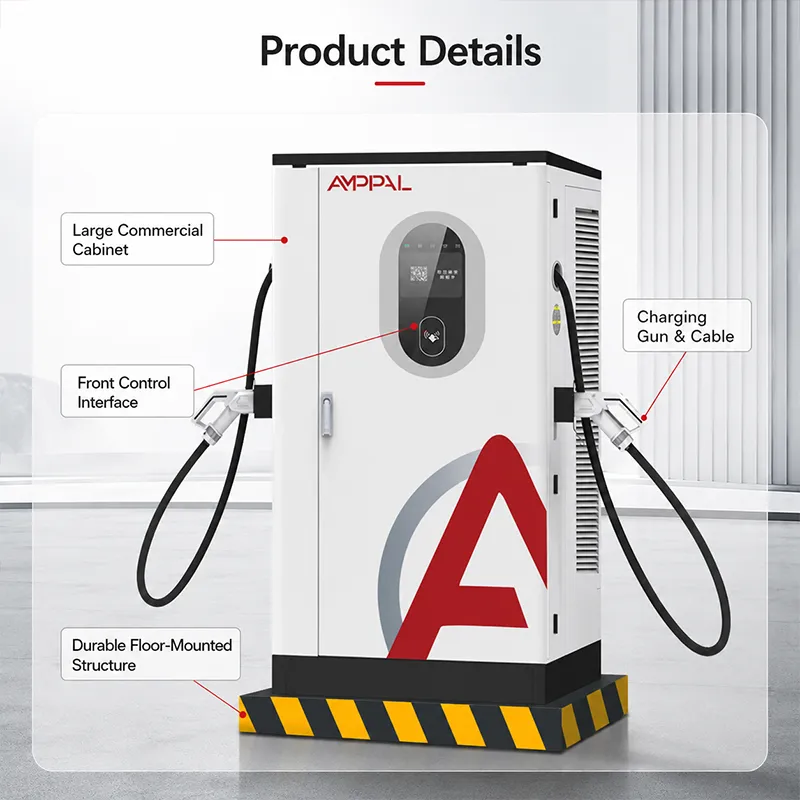

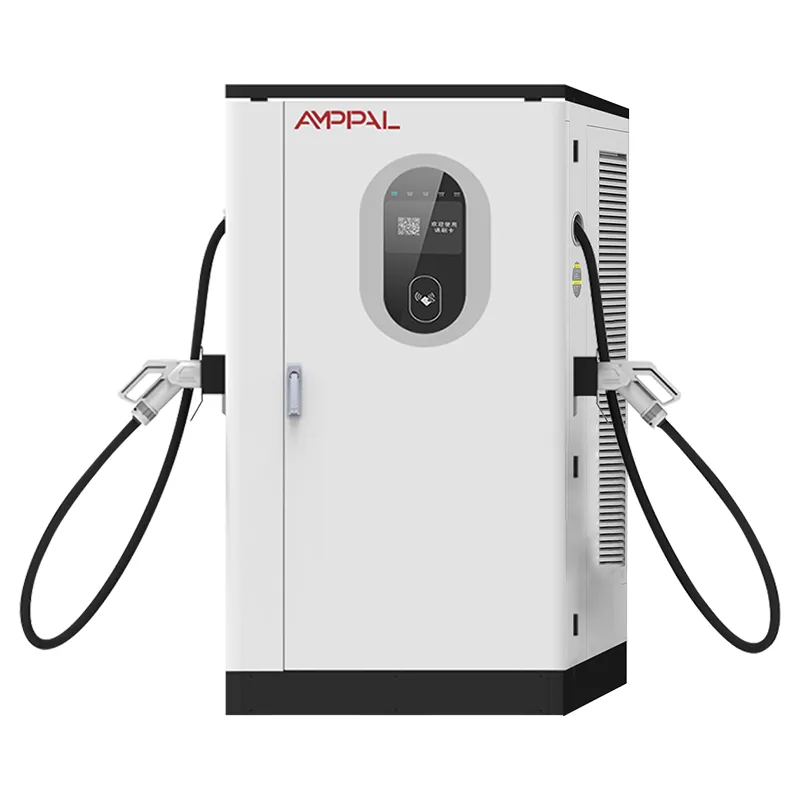

360 kW krachtig DC EV-laadstation voor grote vlootdepots

Waarom een ​​oplader die slechte netwerken tolereert, in het buitenland beter verkoopt

Vraag een installateur in Lagos, een ingenieur in Almaty of een hoteleigenaar op Bali wat DC-laders doodt, en je krijgt hetzelfde antwoord voordat je de vraag afmaakt: het elektriciteitsnet. De spanning zakt rond het middaguur, de frequentie verandert wanneer een dieselgenerator de bus deelt, stroomuitval zonder waarschuwing: de meeste snelladers die zijn gebouwd voor een opgeruimd Europees elektriciteitsnet, vouwen binnen zes maanden op.

De AF-DC-360 is ontworpen voor deze omstandigheden. De ingangstrap accepteert AC380V ±15% en de volledige 45-65Hz-band, dus dezelfde kast die op 50Hz-netspanning in Riyad werkt, werkt op een 60Hz-net in São Paulo en op een 52Hz-generator in een bouwkamp – geen wijziging van de firmware, geen regionale variant.

Vijf technische keuzes die het netwerktolerant maken

45-65 Hz ingangsband: geen herconfiguratie wanneer u zich tussen de 50 Hz- en 60 Hz-regio's beweegt; de voorkant volgt welke frequentie er ook binnenkomt.

±15% spanningstolerantie: input tot ongeveer 323V en tot ongeveer 437V houdt de DC-bus in leven daar waar landelijke elektriciteitsnetten doorzakken onder avondbelasting.

Nominaal vermogen over de hele band: veel laders met een groot bereik verminderen stilletjes buiten de exacte 50/60 Hz; dit apparaat behoudt zijn curve van 45 Hz tot 65 Hz.

IP54-kast met een classificatie van -25°C tot +50°C: plaatsen met zwakke roosters hebben meestal ook een ruw klimaat, en de behuizing behandelt beide klachten in één keer.

OCPP 1.6/2.0 met gescheiden foutregistratie: invoergebeurtenissen worden geregistreerd, afgezien van laderfouten, zodat uw technicus niet langer de verkeerde kant van de verbinding de schuld geeft.

95% piekefficiëntie: op generatorvermogen, waarbij elk verspild kilowattuur meer kost dan netstroom, komt het verschil tot uiting in de brandstofrekening.

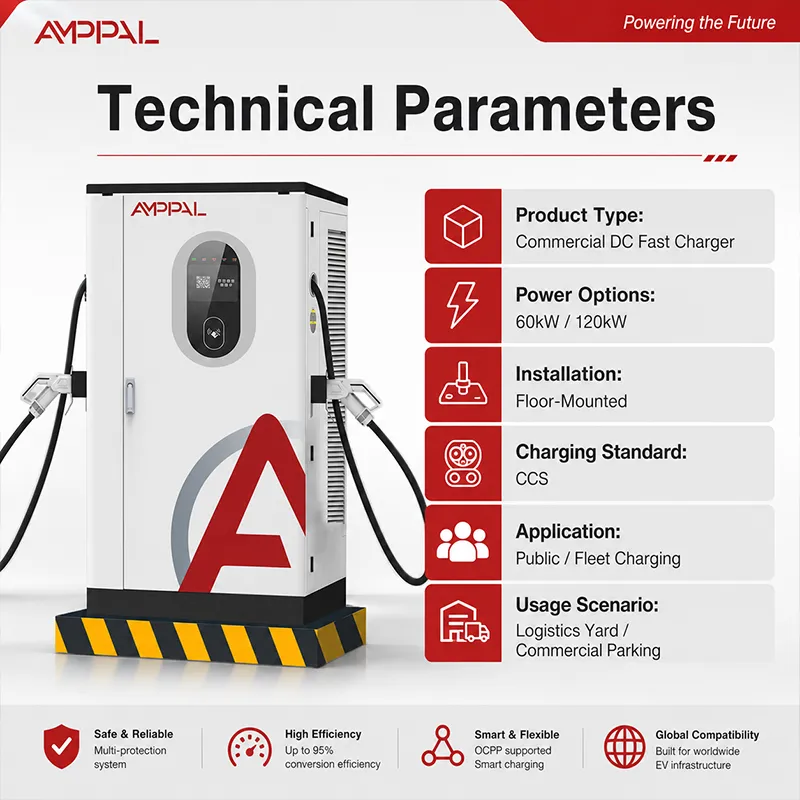

Technische specificaties

Rasters die deze kast aankan: 50 Hz, 60 Hz en alles daartussenin

50 Hz lichtnet — Europa, het Midden-Oosten, het grootste deel van Azië en Afrika: een standaard driefasige aansluiting, geen aanpassingen.

60 Hz netspanning — Noord- en Zuid-Amerika, delen van Japan en Korea: hetzelfde apparaat, dezelfde firmware, geen converterbox.

Eilanden en microgrids – het Caribisch gebied, de Malediven, de Filipijnen: de frequentie wijkt af als de belasting toeneemt, en het 45-65 Hz-venster absorbeert dit.

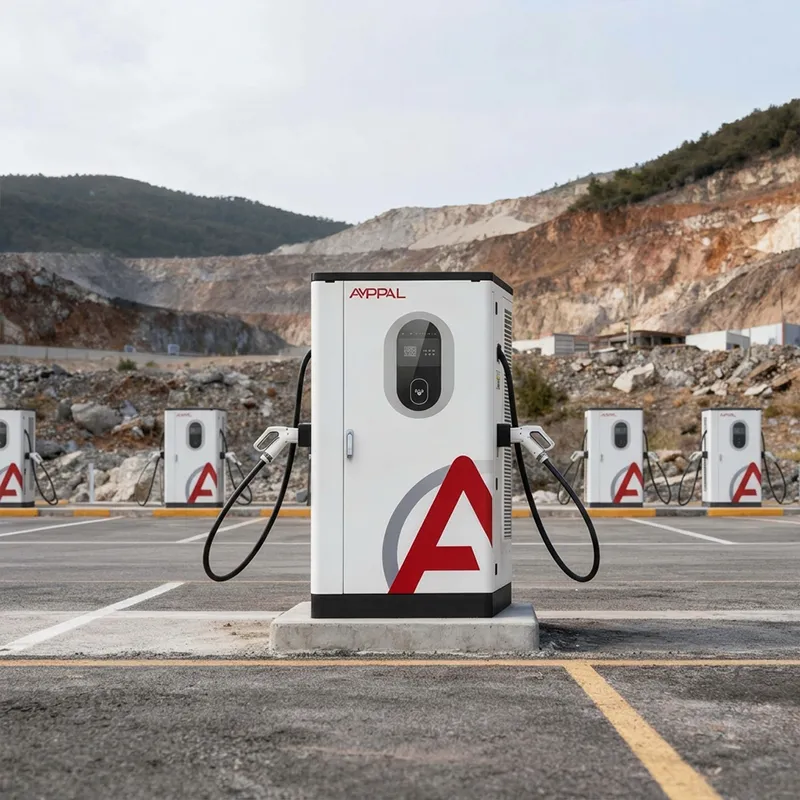

Locaties voor diesel- en gasgeneratoren – bouwkampen, afgelegen mijnen, stations gebouwd voorafgaand aan de uitbreiding van het net: generatorsets houden 48-55 Hz vast bij belastingsschommelingen; deze kast struikelt niet.

Regio's met spanningsdaling – Afrika ten zuiden van de Sahara, Centraal-Azië, delen van Indonesië en Vietnam: de tolerantie van ±15% zorgt ervoor dat sessies tot in de avondpiek kunnen doorgaan.

Binnen de conversieketen: AC In, schone DC Out

Driefasige wisselstroom komt de ingangstrap binnen, waar een actieve front-end gelijkrichter deze omzet in een stabiele DC-bus. De besturingskaart vergelijkt de lijnfrequentie en -spanning honderden keren per seconde met het verzoek van het voertuig en past de DC/DC-fase aan, zodat het voertuig schone, gereguleerde gelijkstroom ziet, ongeacht wat het elektriciteitsnet die minuut doet.

De breedfrequentiemogelijkheid is geen filteraanpassing; het leeft in de besturingsfirmware van de gelijkrichter. Bij een driftende generatorset verliest een vaste 50 Hz-lader de synchronisatie en neemt de output af. De AF-DC-360 houdt de DC-bus op het instelpunt omdat de voorkant opnieuw vergrendelt op welke frequentie dan ook binnenkomt: 45 Hz, 60 Hz, 52,4 Hz, allemaal hetzelfde.

De output volgt dan de BMS-handshake: DC200-1000V, tot 200A, waarbij het 7-inch touchscreen de sessiegegevens lokaal weergeeft. Het piekrendement van 95% wordt gemeten bij de DC-bus – een getal dat van belang is als elk kilowattuur op diesel meer kost dan op het nationale elektriciteitsnet.

Certificaten die douanedeuren openen

CE en CB markeren de eenheid voor de EU en het grootste deel van Azië; TÜV-lijninspectie heeft betrekking op het productieproces, niet alleen op een showmonster.

UL-certificering ondersteunt Noord-Amerikaanse projecten en vereenvoudigt de verzekeringsvereisten in verschillende markten.

CCC voor binnenlandse Chinese verkoop; de exportmap bevat alle drie de aangiftedocumenten.

De claim van 45-65 Hz wordt getest en niet aangenomen: de ingangstrap van elke eenheid wordt vóór aftekening over de volledige band geveegd op een voeding met variabele frequentie.

Behuizing en bevestigingsmiddelen doorstaan ​​een zoutnevel van 96 uur – relevant voor kustgebieden in Afrika en het Caribisch gebied.

Modules met een classificatie van -30°C tot +55°C worden op de lijn gebruikt, waardoor de kast een reële marge heeft van -25°C tot +50°C in hoogland- en woestijnmarkten.

Acht productiepoorten tussen component en voltooide oplader

Gate 1: stalen frames worden lasergesneden en robotgelast op de FANUC- en TRUMPF-lijnen die worden gedeeld met onze AC- en DC-productreeksen.

Gate 2: behuizingen ondergaan een voorbehandeling en poedercoating voordat er elektronica in de buurt komt.

Gate 3: gelijkrichter- en DC/DC-modules worden gebouwd op de DC-assemblagelijn en gescheiden gehouden van de AC-productie voor ESD en zuiverheidscontrole.

Gate 4: elke module wordt afzonderlijk getest op belasting: uitgangsnauwkeurigheid, rimpel, efficiëntie op 20%, 50% en 100%.

Gate 5: de bank met variabele frequentie veegt 45-65 Hz en stapt de ingangsspanning door het ±15%-venster op elke eenheid.

Kopen voor een zwak netwerk? Controleer eerst deze drie dingen

Meet voordat u koopt: registreer een week lang de spanning op uw locatie. Als de spanning tijdens de avondpiek routinematig onder de 340V ligt, plan dan een kortere feederrun of een verandering van de transformatorkraan, want zelfs ±15% tolerantie heeft een bodem.

Ten tweede, controleer de generatorset. Als u van plan bent om op diesel te rijden, gebruik dan een capaciteit van 1,5 tot 2x de trekkracht van de lader. Een te kleine generator jaagt frequentie en spanning op elkaar af, en geen enkele ingangstrap kan een instortende voeding repareren.

En het eerlijke nee: als uw locatie helemaal geen realistisch pad naar stabiele driefasige stroom heeft – geen elektriciteitsnet, geen generator, alleen eenfasig – dan is dit product niets voor u. U heeft een systeem met batterijvoeding of hybride zonne-energie nodig, en wij zullen u dat vertellen in plaats van de bestelling aan te nemen.

Wat exportklanten krijgen wat lokale leveranciers niet kunnen evenaren

Meer dan 40 landen met leveringsgeschiedenis – VAE, Saoedi-Arabië, Rusland, Kazachstan, Oezbekistan, Kroatië, Duitsland, Frankrijk, Maleisië, Thailand, Vietnam, Indonesië, Rwanda, Kenia, Zuid-Afrika, Mexico, Brazilië, Chili, Turkije – en die lijst informeert elke build.

Doorlooptijd van 15-20 werkdagen met datum in de PO; MOQ is één eenheid voor eerste validatiebestellingen.

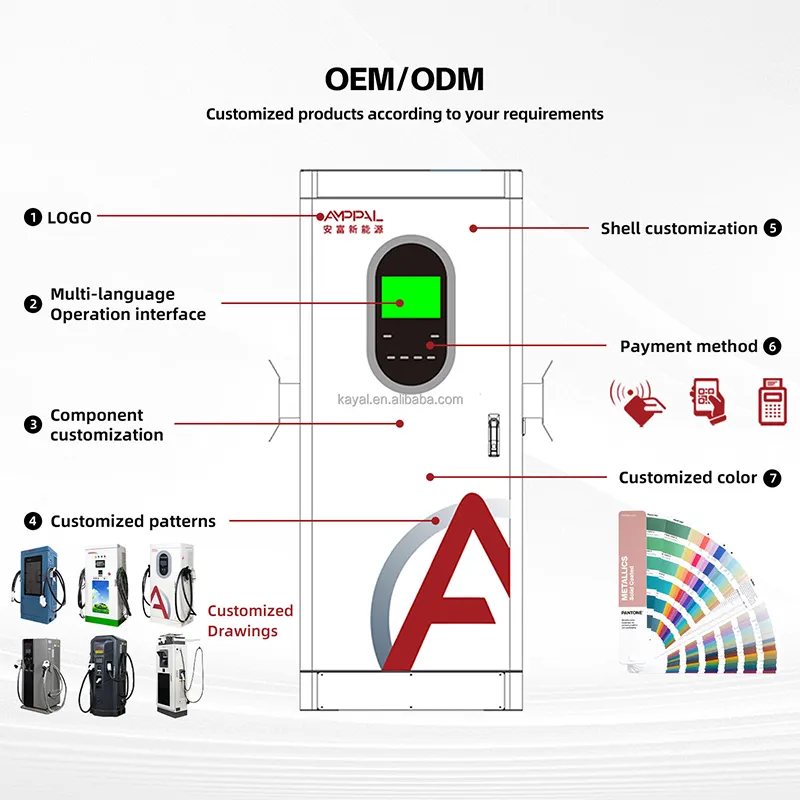

Kabellengte, connectorstandaard, verf en logo aangepast tijdens de bestelling; de breedfrequente firmware is al standaard, geen speciaal verzoek.

Certificaten verzonden in de exportmap — CE, TÜV, UL, CB, CCC — plus volledige OCPP-documentatie voor uw softwareteam.

Referenties: het NEOM-project met 500 vloeistofgekoelde eenheden, Sime Darby in Maleisië, RHG Enerturk in Turkije – locaties die laders testen op netwerken die niet vergeven.

Hoe we kratten en verzenden naar meer dan 40 landen

De kast verlaat de fabriek op een pallet met vorkheftruckkanalen en gaat vervolgens in een multiplexkist met hoekbescherming van schuim en een waterdichte ommanteling. Voor zeevracht voegen we droogmiddel en een vochtigheidsindicatorkaart toe – een maand in een container die de evenaar oversteekt is een klimaat op zich.

Wij verzenden FOB Ningbo of CIF naar uw haven. Het exportpakket bevat de handelsfactuur, paklijst, vrachtbriefondersteuning en de CE/TÜV-aangiften, zodat uw douane-expediteur de vooraangifte kan doen terwijl het schip nog op zee is.

Gemengde ladingen zijn routine: een 20ft container bevat meerdere kasten plus reservemodules en kabels. Wij stemmen het palletplan af met uw expediteur, zodat er niets op de kade staat te wachten op papierwerk.

Buitendienst als u 14 uur onderweg bent

Termijn van twee jaar. Waar de netkwaliteit slecht is, neemt de front-end gelijkrichter het misbruik over; onze garantie dekt dit zonder discussie over de leveringsvoorwaarden.

Reservemodules en boards op voorraad en verzonden binnen 3-5 werkdagen; een reservegelijkrichtermodule die ter plaatse wordt bewaard, zorgt ervoor dat er tijdens een ploegendienst geen stilstand meer is.

Fouten uitlezen op afstand via OCPP: onze technici halen het logboek op, scheiden invoergebeurtenissen van laderfouten en begeleiden uw technicus via een videogesprek.

Een inbedrijfstellingsgids geschreven voor lokale elektriciens – we hebben geleerd dat ‘neem aan dat er een getrainde installateur is’ faalt in markten waar dit de eerste DC-lader op het elektriciteitsnet is.

Jaarlijkse beoordeling voor grotere locaties: frequentiedrempels, deratingcurves en OCPP-eindpunten op afstand gecontroleerd en bijgewerkt.

Vijf bedieningsgewoonten die opladers op zwakke netwerken doden

Fout: de feeder delen met een grote motor die hard start en bij elke start een brownout zien. Juist: geef de lader een eigen feeder of een softstartgenoot; invoertolerantie overleeft dips, niet voortdurend misbruik.

Fout: een dieselaggregaat op minimale belasting laten draaien “om brandstof te besparen” en een stabiele frequentie verwachten. Rechts: laad het aggregaat goed of voeg een batterijbuffer toe; frequentie onder 45 Hz valt buiten elke tolerantie.

Fout: de kast in een stalen schuur plaatsen zonder luchtstroom en het elektriciteitsnet de schuld geven als er om twaalf uur 's middags derating in werking treedt. Rechts: volg het ventilatieschema; Een rendement van 95% wijst nog steeds 5% af als warmte.

Fout: ervan uitgaande dat 50Hz en 60Hz verschillende producten nodig hebben. Juist: bestel één onderdeelnummer – de firmware volgt automatisch 45-65 Hz – maar vertel ons uw regio, zodat de fabrieksbank op die frequentie test.

Fout: het loggen van de ingangsspanning stopt na installatie. Rechts: blijf loggen; Wanneer het elektriciteitsnet in de loop van de tijd slechter wordt (een nieuwe fabriek stroomopwaarts, een verouderde transformator) vertelt het logboek u dit voordat de lader dat doet.

Stemmen uit drie markten met een uitdagende kracht

Hotel- en winkelcentrumeigenaar in Bali, Indonesië: "Ons eilandnetwerk zakt elke avond in als de airconditioning wordt ingeschakeld. De 360 ​​heeft sessies doorlopen die de oude oplader zou hebben afgebroken. Het OCPP-dashboard is alleen in het Engels - ons personeel heeft het geleerd, maar een Bahasa-gids zou een week hebben bespaard."

Exploitant van een snelwegstation in Kazachstan: "We werken op netstroom met dieselondersteuning. Wanneer de generatorset het overneemt, ligt de frequentie rond de 52 Hz en schakelden onze vorige eenheden uit. Deze kast knipperde niet eens. De irritatie: schermverblinding in de zomer; we hebben een eenvoudige kap gemonteerd."

Logistiek bedrijf in Kenia: "De elektriciteitsleidingen van Nairobi zijn bruikbaar, maar zakken om 18.00 uur hard door. We kochten twee eenheden nadat we er één drie maanden hadden getest. Het enige minpunt was een geluid van de ventilatorlagers in week 30; het reserveonderdeel werd binnen vijf werkdagen verzonden.

Raster- en compatibiliteitsvragen die kopers ons stellen

Vraag: Zal ​​dezelfde kast werken op 50Hz- en 60Hz-netwerken?

EEN: Ja. De ingangstrap bestrijkt 45-65 Hz, en de fabrieksbank veegt de volledige band af vóór verzending.

Vraag: Hoe slecht kan de spanning worden?

A: AC380V ±15%, dus ongeveer 323V tot 437V aan de ingangsklemmen; daaronder beschermt de kast zichzelf in plaats van zichzelf te beschadigen.

Vraag: Kan het op een dieselgenerator draaien?

A: Ja, als de generatorset een afmeting heeft van 1,5-2x de trekkracht van de lader en de frequentie onder belasting binnen 45-65 Hz houdt.

Vraag: Wat is het uitvoerbereik?

A: DC200-1000V bij 0-200A, 95% piekefficiëntie; het is geschikt voor zowel 400V- als 800V-voertuigen.

Vraag: Welke connectoren zijn beschikbaar?

A: CCS1, CCS2, GB/T, CHAdeMO en NACS — vermeld uw mix bij het bestellen; kabellengte is een regelitem.

Vraag: Welke certificering wordt geleverd bij exporteenheden?

A: CE-, TÜV-, UL-, CB- en CCC-documentatie wordt geleverd in de exportmap.

Vraag: Wat is de doorlooptijd en minimale bestelling?

A: 15-20 werkdagen, MOQ één eenheid.

Vraag: Maakt een slechte netwerkkwaliteit de garantie ongeldig?

A: Nee. Standaard twee jaar, inclusief de ingangsfase; we loggen invoergebeurtenissen zodat de diagnose eerlijk blijft.
