480 kW ultrakrachtige DC snelle EV-oplader voor het opladen van wagenparken met hoogspanning

Wat een kast van 480 kW doet voor de reputatie van een station

Niemand loopt langs een kast van 480 kW en vraagt ​​wat die doet. De vraag is waarom het naastgelegen station er geen heeft. AMPPAL heeft meer dan 200 laadstations gebouwd en exploiteert, en de 480 kW-eenheden zijn degenen die de vlaggenschiplocaties verankeren – de zichtbare verklaring dat een station geen rij dozen is, maar een herkenningspunt van de infrastructuur.

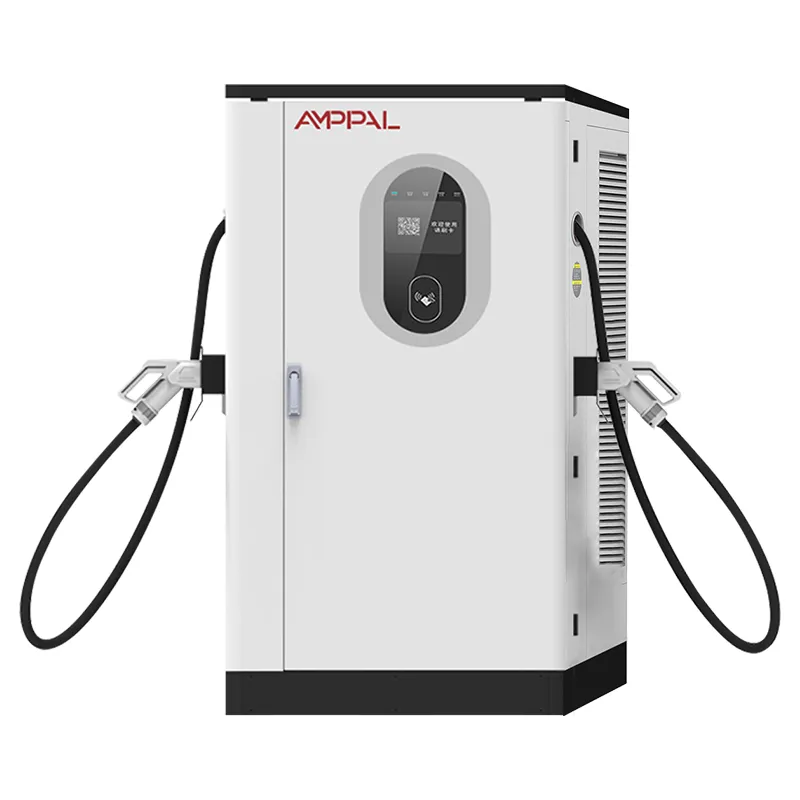

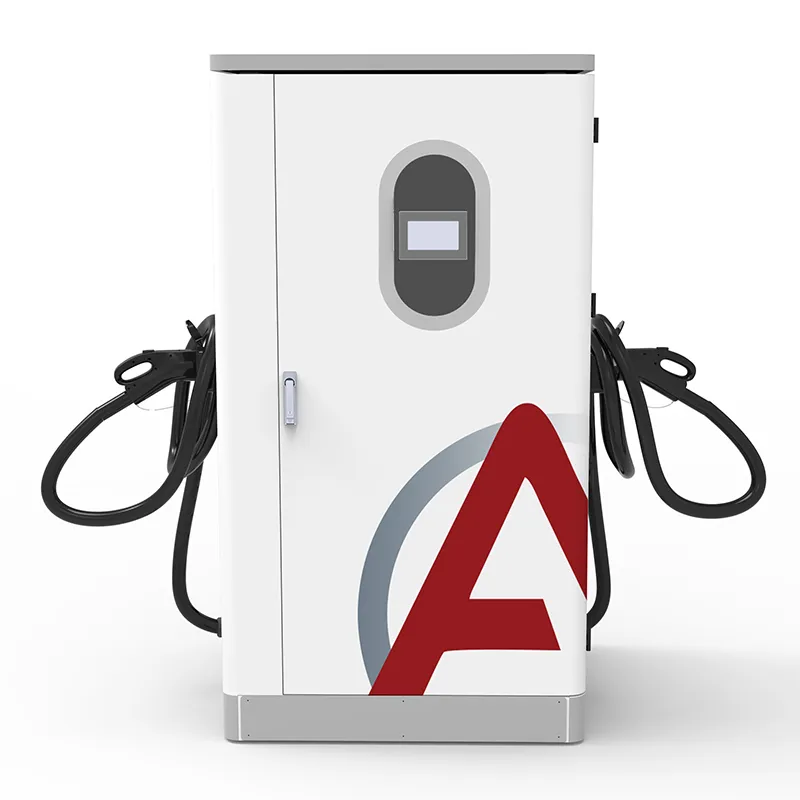

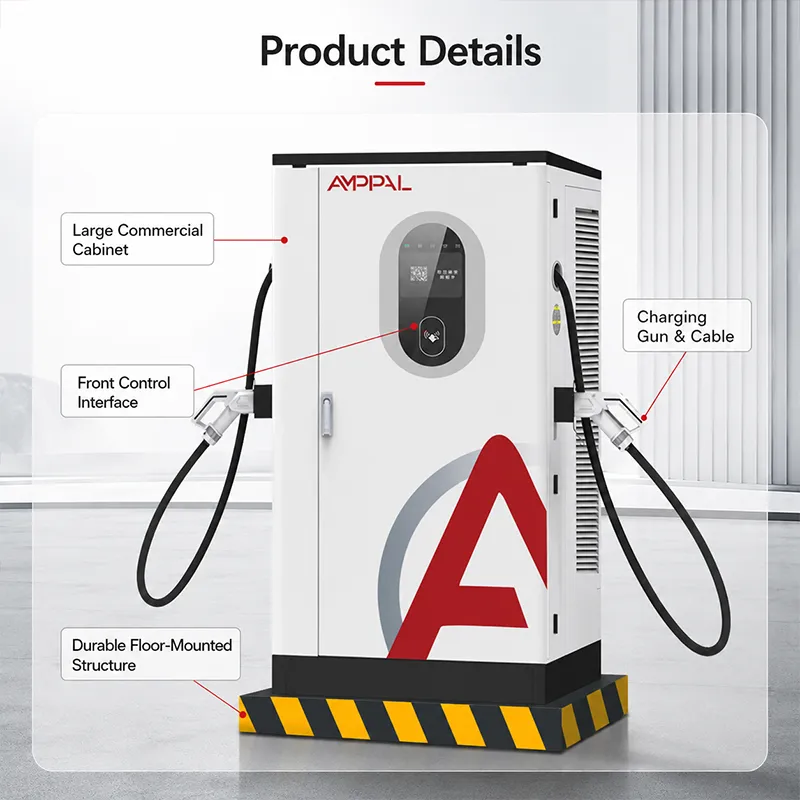

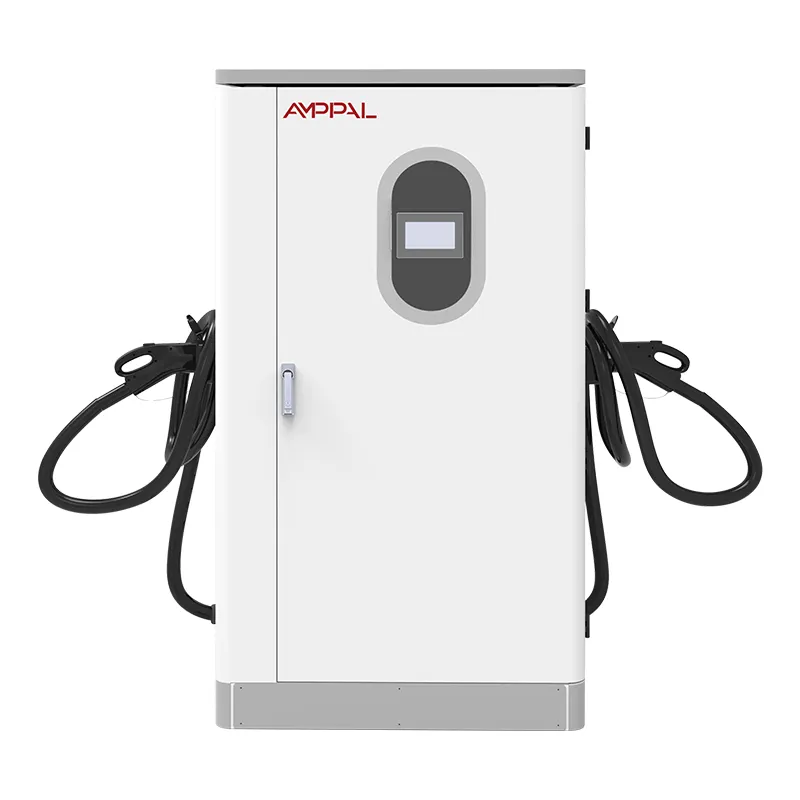

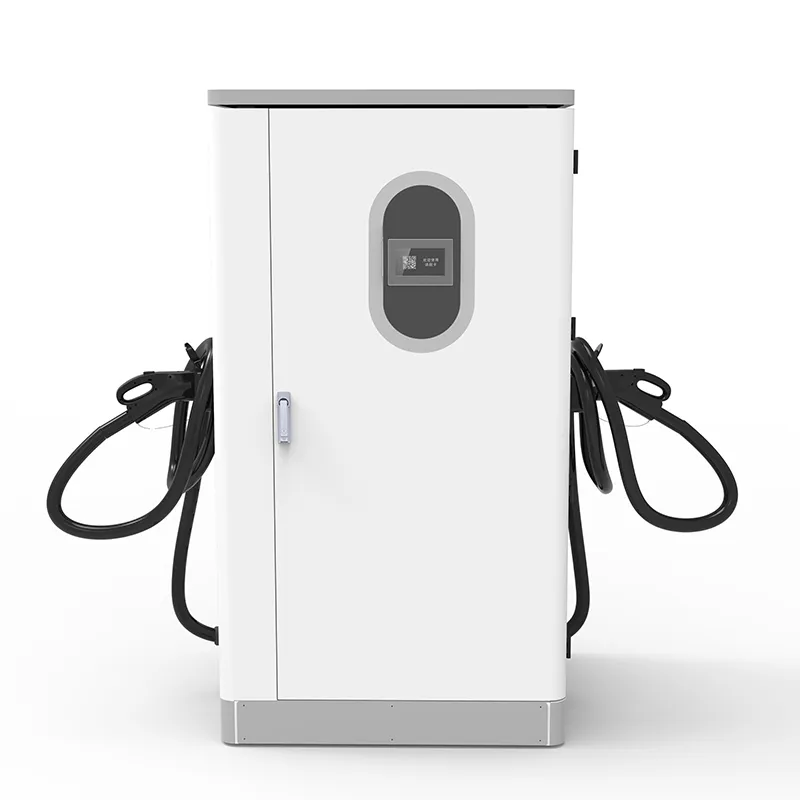

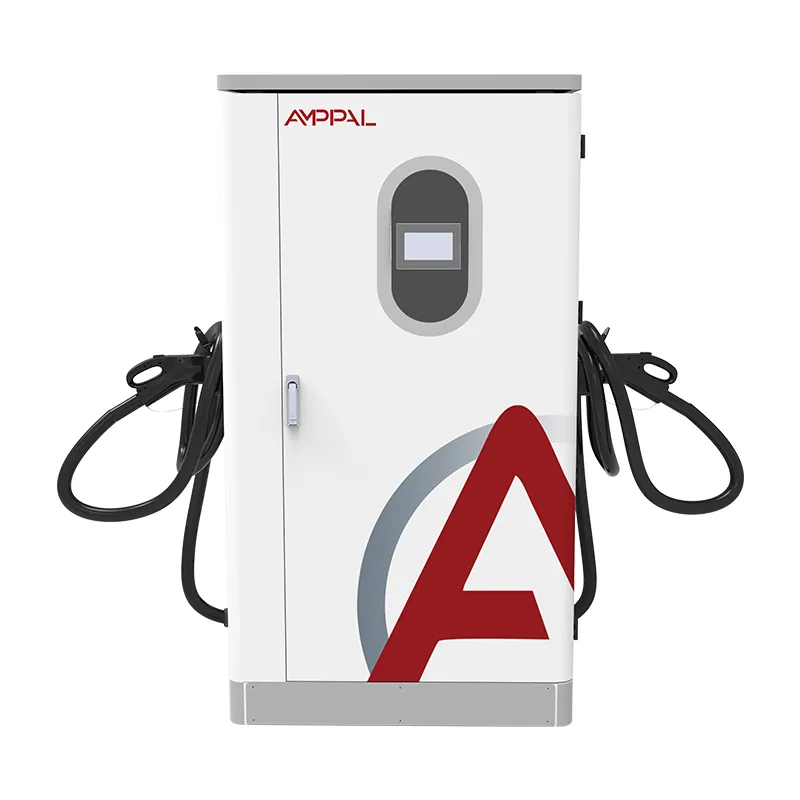

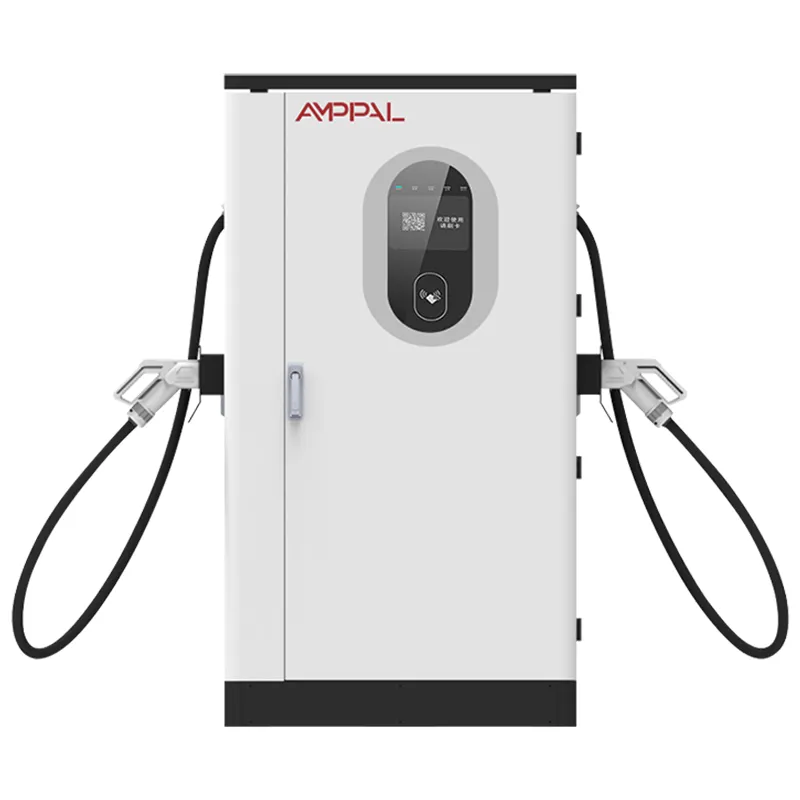

Deze kast is de top van de geïntegreerde AF-DC-lijn: een vloerstaande unit van 1000 x 900 x 1850 mm die AC380V±15% verbruikt bij 45-65Hz en DC200-1000V levert bij maximaal 200A met een piekefficiëntie van 95%. Het is de machine waar we naar verwijzen als een klant vraagt ​​waar onze eigen vlaggenschipstations op draaien.

Zes redenen waarom dit kabinet het vlaggenschiplabel draagt

480 kW aan nominaal vermogen zet een getal op de kaart: voertuigen van 800 V trekken stroom met een snelheid die de meeste kasten van de concurrentie niet aankunnen, en het specificatieblad wordt een marketingmiddel voordat de eerste auto arriveert.

Klaar voor de 800V-golf: het DC200-1000V-venster dekt al de generatie 800V-personenauto's van 2025-2026, dus de kast heeft geen mid-life hardware-upgrade nodig.

95% piekefficiëntie bij vlaggenschipgebruik: een station dat 1.500 kWh per dag verbruikt, bespaart echt geld vergeleken met 90% eenheden – ongeveer 75 kWh aan afvalwarmte die niet wordt gegenereerd.

IP54 met werking van -25°C tot +50°C: vlaggenschiplocaties bevinden zich buiten op stadspleinen en snelwegpleinen, bij weer dat kleinere behuizingen stilletjes doodt.

Volledige connectorset – CCS1, CCS2, GB/T, CHAdeMO en NACS – zodat één vlaggenschipkast gemengde internationale wagenparken en verhuur-EV-verkeer bedient zonder een tweede aankoop.

OCPP 1.6/2.0 met beheer op afstand: ons eigen stationoperatieteam gebruikt hetzelfde dashboard als u zou krijgen, en de 7-inch HMI dekt lokale terugval als de verbinding wegvalt.

Technische specificaties

Waar een Landmark-oplader zichzelf terugbetaalt

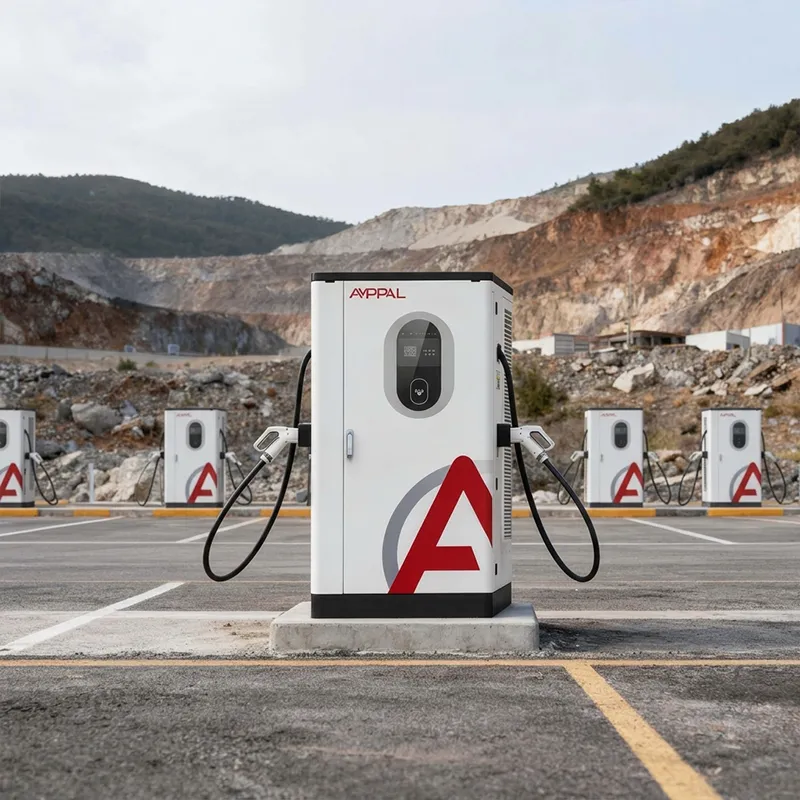

Vlaggenschip snelwegpleinen: een 480kW-kast op de eerste rij is het verschil tussen “een laadstop” en “de laadstop” op die gang.

Luchthaven- en hotelvoorpleinen: premium gasten en verhuurbedrijven beoordelen de accommodatie op basis van de oplaadervaring, en korte sessies zorgen voor een hoge omzet.

Oplaadhubs in stadscentra: grond is duur, dus stroom per vierkante meter is de maatstaf: één 480-kast concentreert de productie daar waar de ruimte schaars is.

Showroom- en OEM-partnersites: merkevenementen, proefritten en mediadagen hebben een oplader nodig die de auto er nooit traag uit laat zien.

Corridorplanning voor netwerkexploitanten: vlaggenschipkasten verankeren een nieuwe route en meten de werkelijke 800V-vraag voordat het netwerk verdicht.

Hoe één kabinet tegemoetkomt aan de piekvraag van het station

In de kern zit dezelfde architectuur als onze andere geïntegreerde kasten, maar nog verder doorgevoerd: driefasige AC-ingang, gelijkgericht naar een DC-bus en vervolgens DC-uitgang geregeld op de spanning die het BMS van het voertuig vraagt. De controleraad bemiddelt sessies, zodat de piekvraag wordt beheerd in plaats van bestreden.

In het verhaal op stationniveau verdient de 480 het vlaggenschipwoord. Omdat het OCPP 1.6/2.0 spreekt, voeden sessies, inactieve tijd en het delen van energie het dashboard van het station in realtime; Operators zien het wachtrijgedrag en passen dezelfde middag de prijzen of de toewijzing van de percelen aan.

De 800V-gereedheid is een feit op de power-stage, geen slogan. Dezelfde DC-bus die op zijn verzoek een 400V-auto aanstuurt, stapt naar een output van 800V-klasse voor het volgende voertuig in de baai.

Kwaliteitspoorten achter de vlaggenschipclaim

CE, CB, UL, TÜV en CCC: de volledige certificaatset, en de TÜV-inspectie heeft betrekking op onze productielijn, geen gouden monster.

Elke kast voert een vier uur durende inbranding bij volledige belasting uit met foutregistratie voordat deze de kast verlaat; het gegevensbestand wordt gearchiveerd onder het serienummer.

Ingangstrappen worden over de 45-65 Hz-band geveegd op de bank met variabele frequentie, omdat vlaggenschipstations ook op onvolmaakte rasters leven.

96 uur durende zoutspray op de behuizing en bevestigingsmiddelen, plus een waterstraaltest op de deurafdichtingen tijdens de eindinspectie om de IP54-claim te verifiëren.

Modules met een classificatie van -30°C tot +55°C ondergaan vóór montage een temperatuurcyclus, waardoor de kast een echte marge heeft van -25°C tot +50°C.

Elk serienummer is gekoppeld aan de testrecords: wanneer een vlaggenschipstation belt, halen we het bestand op, niet ons geheugen.

Een 480 bouwen: acht stappen in de Leqing-fabriek

Stap 1: stalen frames worden met een laser gesneden en door een robot gelast op de FANUC- en TRUMPF-cellen in Leqing, waar onze AC- en DC-lijnen dezelfde gereedschapsdiscipline delen.

Stap 2: de behuizingen ondergaan een voorbehandeling en poedercoating, waarbij de kleur overeenkomt met de kleurstelling van uw station als u OEM bestelt.

Stap 3: De voedingsmodules worden gemonteerd op de speciale DC-lijn, geïsoleerd van de AC-productie voor ESD en zuiverheidscontrole.

Stap 4: elke module wordt op belasting getest en op temperatuur gebracht - uitgangsnauwkeurigheid, rimpel, efficiëntie op 20%, 50% en 100%.

Stap 5: kastmontage installeert de modules, schakelaars, stroomrails, besturingskaart en 7-inch HMI.

Stap 6: De kabelboom wordt gebouwd volgens de bouwtekening met koppelgecontroleerde aansluiting, daarna zijn de deurafdichtingen naar de waterstraal gericht.

Vlaggenschip of overkill? Eerlijk advies over wanneer u het moet overslaan

Koop de 480 als het station het product is: een merkhub, een corridoranker, een plek die je op een reclamebord zet. Als de identiteit van uw locatie 'handig opwaarderen' is in plaats van 'bestemming', levert een kast van 360 kW of 320 kW het grootste deel van de energie voor minder geld.

Sitepower is de echte poortwachter. Een typeplaatje van 480 kW vraagt ​​om een ​​serieuze driefasige voeding; als het nutsbedrijf uw perceel op 250 kW beperkt, is een 480-kast een papieren tijger.

Wees eerlijk over de voertuigmix. Als uw verkeer voor 90% uit 400V-auto's bestaat die rond de 100 kW afnemen, staat de hoofdruimte van de 480 meestal stil; u betaalt voor toekomstige vraag.

Waarom stationexploitanten AMPPAL kiezen voor monumentale locaties

We beheren zelf meer dan 200 stations – de 480 is de kast waar we onze eigen uptime op inzetten, en niet een brochuremodel.

15-20 werkdagen doorlooptijd met de datum in de inkooporder, en een MOQ van één eenheid, zodat vlaggenschipimplementaties kunnen worden geschaald vanuit één enkele gevalideerde kast.

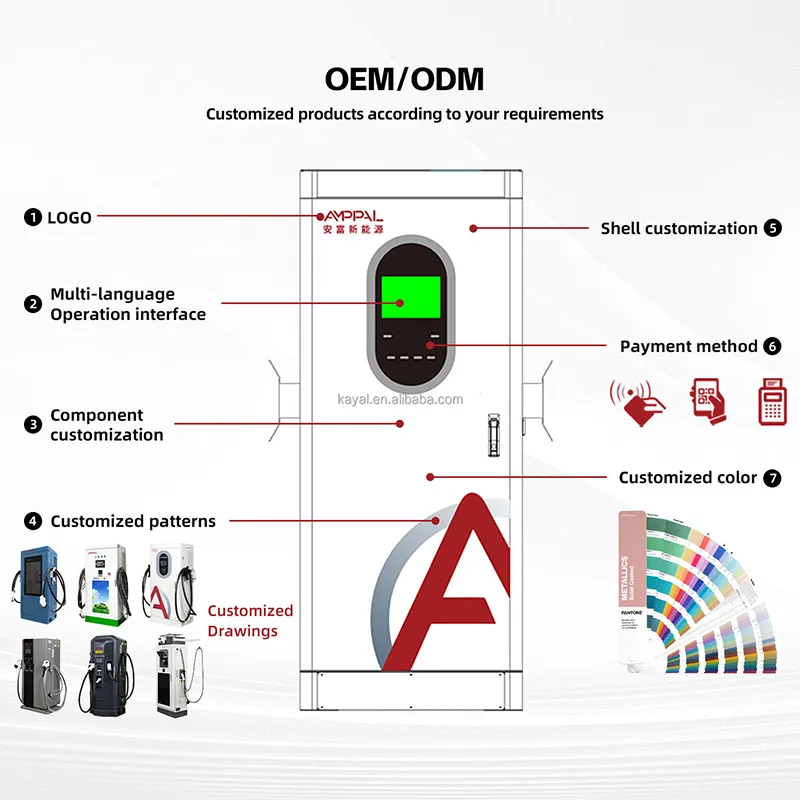

OEM/ODM zonder wrijving: stationkleurstelling, kabellengte, connectormix en zelfs dashboardbranding aangepast op het moment van bestellen.

Certificaten en testbestanden worden met het apparaat meegeleverd; het serienummer linkt naar inbrand- en frequentie-sweep-gegevens voor uw auditors.

Referentiediepte: NEOM's vloeistofgekoelde bestelling van 500 eenheden, Sime Darby in Maleisië, RHG Enerturk in Turkije - partners die onze hardware op hun meest zichtbare locaties plaatsen.

Een kast van 480 kW verzenden: krat, container, documenten

Een kast van 1000 × 900 × 1850 mm wordt rechtop verzonden in een multiplexkist met schuimhoeken en een waterdichte ommanteling; palletkanalen houden de vorkheftruckbewegingen schoon. Voor lange zeebenen voegen we droogmiddel en een vochtigheidsindicatorkaart toe.

Wij verzenden FOB Ningbo of CIF naar uw haven. In de exportmap staan ​​de handelsfactuur, paklijst en de CE/TÜV/UL/CB/CCC-aangiften, zodat de douaneafhandeling en uw openingsschema niet met elkaar in conflict komen.

Bij vlaggenschipuitrol worden vaak kasten, reservemodules en bijpassende accessoires in één container gecombineerd; wij plannen de palletkaart met uw expediteur en bevestigen het laadplan voordat de vrachtwagen de fabriek verlaat.

Een Landmark Station online houden: Servicevoorwaarden

Twee jaar standaard. Op flagshipsites komen we normaal gesproken een uitgebreid servicecontract overeen; de uptime op een historisch station is meer waard dan de garantielimiet.

Reservemodules, contactors, HMI en besturingskaarten op voorraad, met verzending binnen 3-5 werkdagen – of een 24-uurs luchtvrachtoptie voor contractlocaties.

Controle op afstand door ons eigen stationops-team: we zien hetzelfde OCPP-dashboard dat uw operator ziet en signaleren afwijkingen voordat uw klanten dat doen.

Een inbedrijfstellingsdag met onze ingenieur, op afstand of ter plaatse, inbegrepen bij de eerste bestellingen; vlaggenschipsites draaien bij de lancering, niet na de lancering.

Een driemaandelijks gezondheidsrapport: sessiegegevens, derating-gebeurtenissen, connectorslijtage – besproken met uw team tijdens een videogesprek.

Fouten in de locatieplanning die een budget van 480 kW verspillen

Fout: de vlaggenschipkast in de verste hoek ‘uit de weg’ plaatsen waar geen enkele bestuurder hem ziet. Rechts: zet hem op de eerste rij – de kast is de bewegwijzering van het station en er wordt naar een deel van zijn taak gekeken.

Fout: een kast van 480 kW kopen met een netkap van 250 kW en de oplader de schuld geven als sessies traag verlopen. Rechts: bevestig eerst de feed; we beoordelen de verwachtingen van de transformator, niet van het typeplaatje.

Fout: het ontwerp van wachtrijen negeren en één langzaam 400V-voertuig een uur lang de vlaggenschipruimte laten bezetten. Rechts: stel sessiebeleid en inactieve vergoedingen in OCPP in, zodat de baai omdraait.

Fout: montage van de kast waar de pistoolkabel de poort op de tweede rij niet kan bereiken. Rechts: meet het bereik met het langste voertuig in uw verkeer; De kabellengte wordt niet voor niets bij de bestelling opgegeven.

Fout: de 7-inch HMI als een reclamebord behandelen en hem de hele dag in de volle zon laten staan. Rechts: verduister het gezicht – het scherm is een bedieningsinstrument en gaat langer mee als het niet in de zon staat.

Wat stationeigenaren zeggen over het runnen van een vlaggenschip

Exploitant van snelwegcorridors in Saoedi-Arabië: "We openden met één 480-kast en keken hoe de rij zich vormde bij onze poort in plaats van bij die van de concurrent. Zes maanden 800V-verkeer, nul laadstoringen. De verf vertoonde binnen enkele weken stofringen in de woestijnzon - cosmetisch, maar we geven om de schijn van een vlaggenschip."

Parkeerexploitant op de luchthaven in Maleisië: "Huur-EV's en chauffeursauto's arriveren in groten getale. De 480 maakt in minder dan 20 minuten een ruimte vrij voor premiummodellen, waardoor onze omzet omhoog schoot. We moesten ons onderhoudspersoneel de OCPP-kant leren; het kabinet zelf heeft in de vier maanden geen enkele fout gemaakt."

OEM-showroompartner in Duitsland: "Mediadag met 800V-testauto's - de 480 is nooit het verhaal geworden, en dat is precies wat je van een lader verwacht. De levering kwam overeen met de beloofde 15-20 werkdagen. De inbedrijfstellingshandleiding is compact; budget een halve dag met je elektricien."

Vragen over superlaadstations, beantwoord

Vraag: Is 480 kW nu nodig, of is dit voor toekomstige auto's?

EEN: Beide. 800V-voertuigen zijn al te koop; het DC200-1000V-venster bedient hen vandaag de dag en dekt de volgende platformgeneratie zonder hardwarewijzigingen.

Vraag: Welke output levert het op?

A: DC200-1000V bij maximaal 200A, 95% piekefficiëntie, vanaf AC380V±15%, 45-65Hz ingang.

Vraag: Kan het gemengde connectorstandaarden aan?

A: Ja — CCS1, CCS2, GB/T, CHAdeMO en NACS worden tijdens de bestelling geconfigureerd.

Vraag: Hoe beheer ik het station?

A: OCPP 1.6/2.0 met een extern dashboard, plus de 7-inch HMI voor lokale fallback; ons eigen station-ops-team gebruikt dezelfde stapel.

Vraag: Welke certificering heeft het?

A: CE, TÜV, UL, CB en CCC, met testbestanden gekoppeld aan het serienummer.

Vraag: Hoe lang duurt de levering?

A: 15-20 werkdagen vanaf bevestigde bestelling; de MOQ is één kast.

Vraag: Wat moet ik doen als het siteraster zwak is?

A: De ingangstrap tolereert ±15% spanning en 45-65Hz; daarnaast zullen we u vertellen dat de site een transformator of batterijbuffer nodig heeft voordat u bestelt.

Vraag: Wat is er verzekerd na installatie?

A: Twee jaar standaard; vlaggenschipsites stappen meestal over op een uitgebreid servicecontract met snellere verzending van reserveonderdelen.
