10 kWh energieopslagsysteem voor thuisbatterijen voor back-up en zonne-energie

Mensen vergelijken het 10 kWh thuisbatterij-energieopslagsysteem voor back-up en zonne-energie vaak op kilowattuur, maar dat is slechts de helft van de aankoopbeslissing. De andere helft is of de batterij kan communiceren met de reeds geïnstalleerde omvormer. Als dit niet het geval is, werkt de batterij mogelijk niet zoals bedoeld.

Het 10 kWh-energieopslagsysteem voor thuisbatterijen voor back-up en zonne-energie bestrijkt beide kanten. Zes capaciteiten van 2,56 kWh tot 10,24 kWh maken het mogelijk de consumptie van huishoudens te meten in plaats van een nominaal cijfer. Drie spanningsplatforms – 25,6 V, 48 V en 51,2 V – komen overeen met de gebruikelijke ingangsbereiken van hybride omvormers.

De communicatie is standaard RS485, RS232 en CAN op elke variant, waarbij WiFi, 4G en Bluetooth als opties beschikbaar zijn. De cellen zijn van LFP in aluminium behuizingen, geschikt voor meer dan 6000 cycli bij 0,5 °C en 25 °C, waarbij de capaciteit van ten minste 80% behouden blijft.

Waar de zes varianten verschillen

Voor het 10 kWh energieopslagsysteem voor thuisbatterijen voor back-up en zonne-energie komt 2,56 kWh op twee manieren: 25,6V100Ah (8S1P) of 51,2V50Ah (16S1P). Dezelfde energie, andere spanning; de selectie moet gebaseerd zijn op het DC-ingangsvenster van de omvormer en niet op de prijs.

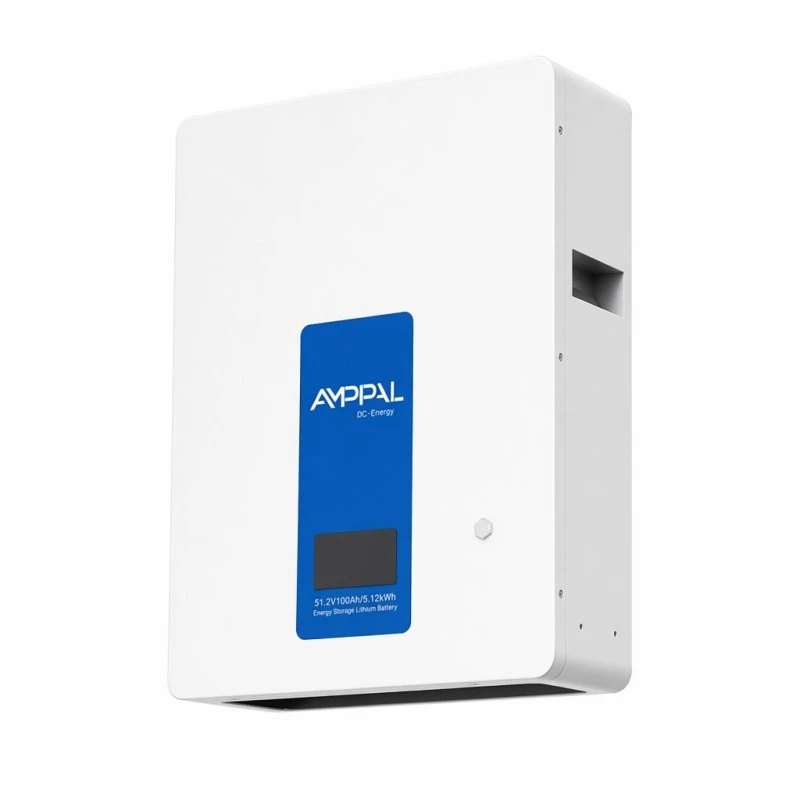

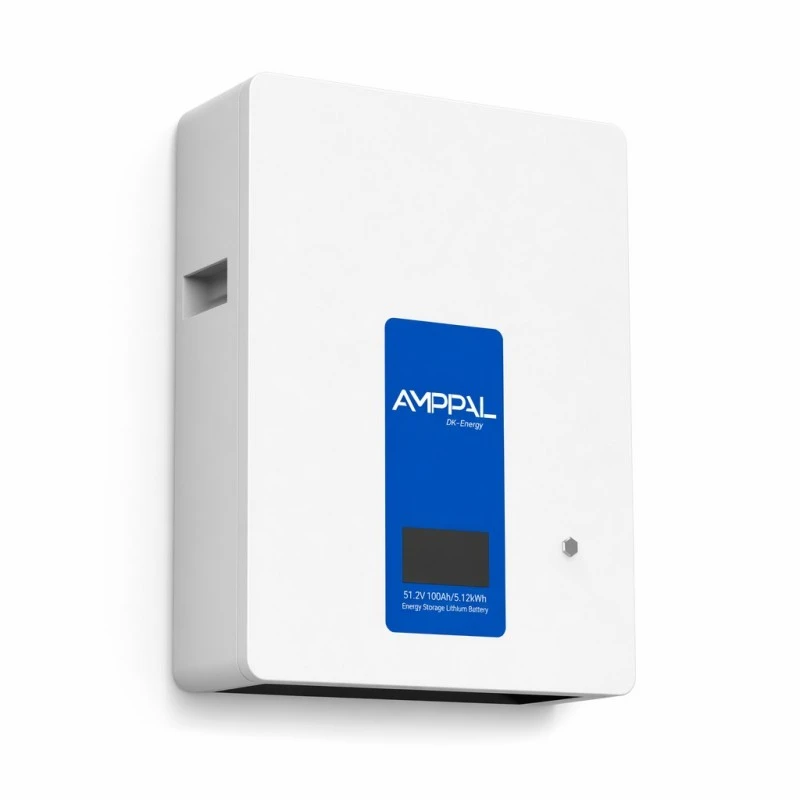

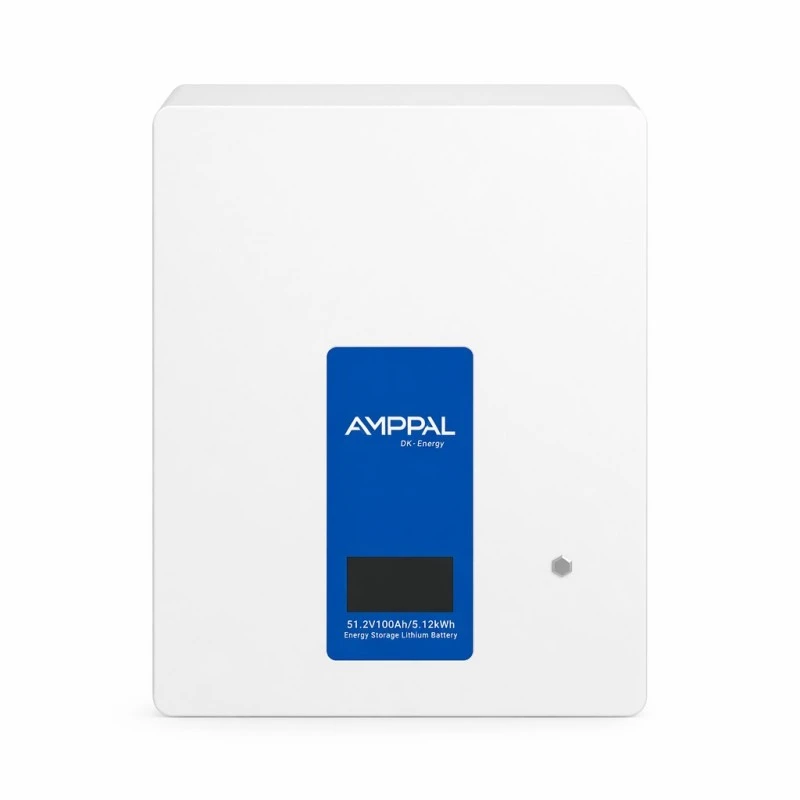

4,8 kWh (48V100Ah, 15S1P) en 5,12 kWh (51,2V100Ah, 16S1P) delen de behuizing van 440*585*170 mm en wegen respectievelijk 42 kg en 46 kg. De 48V-eenheid is geschikt voor oudere omvormers die zijn gespecificeerd rond een 40,5-54VDC-venster.

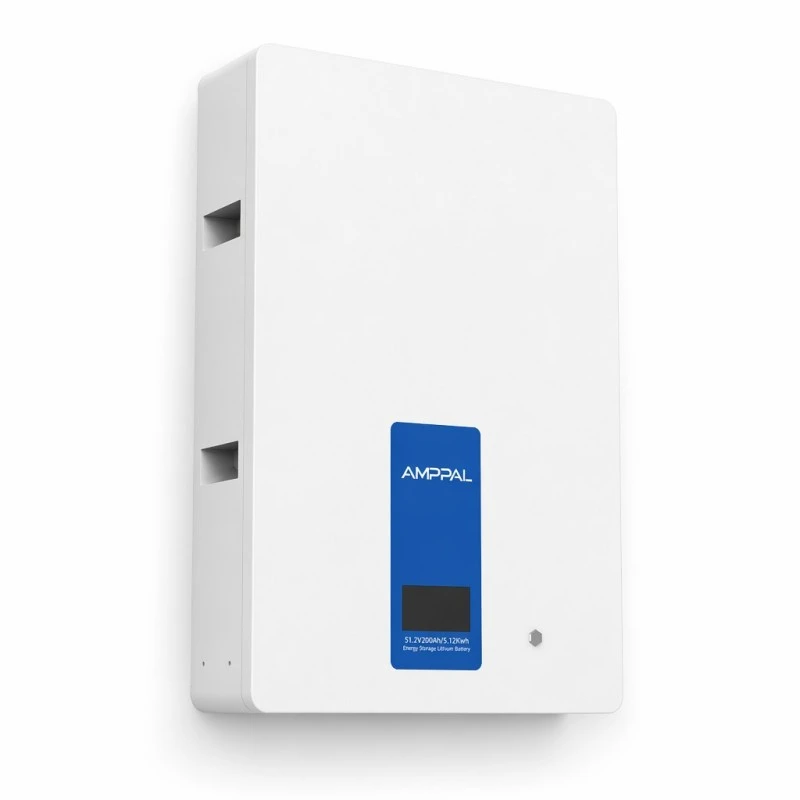

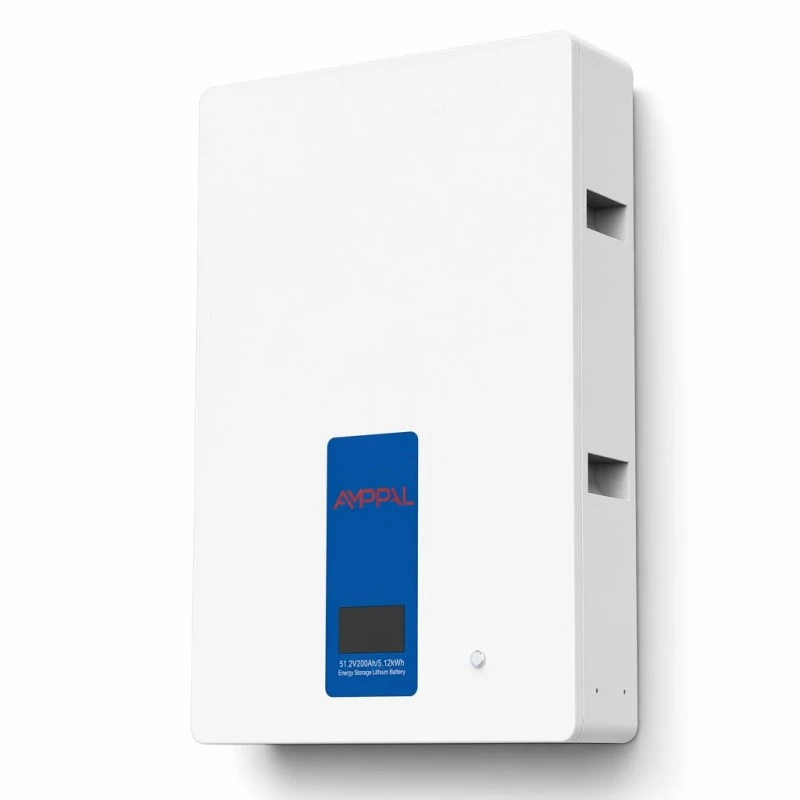

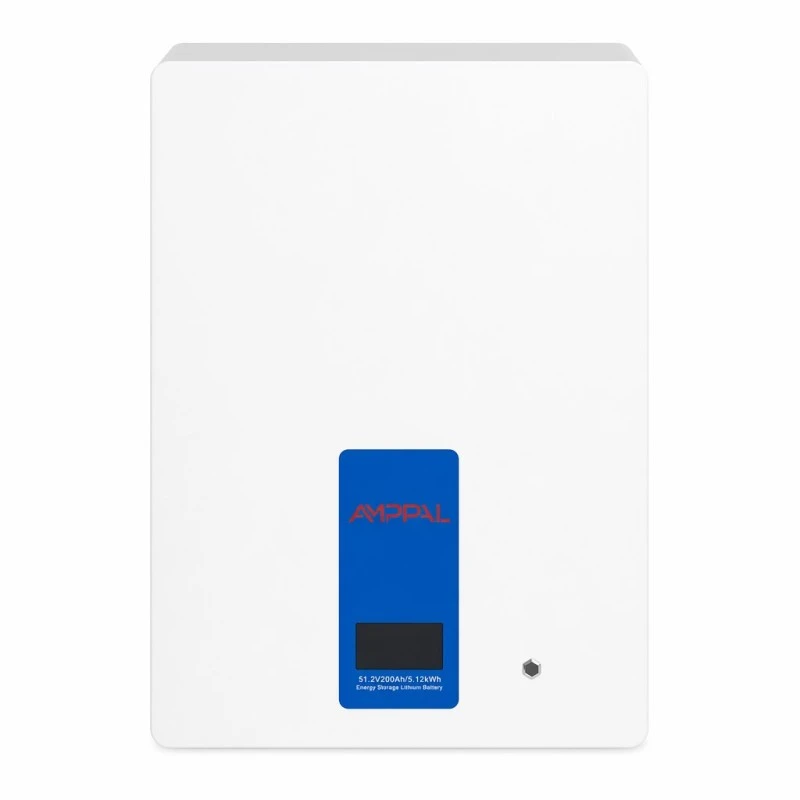

9,6 kWh (48V200Ah) en 10,24 kWh (51,2V200Ah) gaan omhoog naar 540*800*170 mm bij 80 kg en 85 kg, en verhogen de standaard ontlaadstroom van 50 A naar 100 A.

De maximale ontlading is 100A op de kleinere vier units en 105A op het 200Ah-paar; dit bepaalt of de accu gelijktijdig een zware belasting kan dragen.

Eén uitzondering: de 51.2V50Ah variant laadt op maximaal 50A, de helft van de 100A van de andere kleine units. Dit is van belang als een grote array snel een overschot produceert.

Elke variant heeft een aerosolonderdrukkingsapparaat van 12 g in de verpakking, natuurlijke koeling zonder ventilatoren en 5-10 jaar garantie.

Technische specificaties

Maatvoering: uitzoeken welke capaciteit u nodig heeft

Begin met de avond- en nachtconsumptie, niet met uw dagelijkse totaal. De belasting overdag wordt verzorgd door de array; de batterij dekt de uren dat panelen niets produceren. Haal dat cijfer gedurende een volledige week uit uw meter.

Een huishouden dat tussen zonsondergang en zonsopgang 4-6 kWh verbruikt, wordt goed bediend door de eenheid van 5,12 kWh. Het verbruik in het bereik van 8-10 kWh wijst op het model van 10,24 kWh.

Controleer vervolgens de array. Een batterij die groter is dan uw dagelijkse overtollige opwekking zal het grootste deel van het jaar gedeeltelijk opgeladen blijven, wat kan resulteren in onnodige kosten en een verminderd cyclusgebruik. Een array van 3 kW in een gematigd klimaat rechtvaardigt zelden 10,24 kWh aan opslag.

Koppelen met uw hybride omvormer

Voor het 10 kWh energieopslagsysteem voor thuisbatterijen voor back-up en zonne-energie komt de compatibiliteit neer op twee controles. Ten eerste de spanning: het ingangsbereik van de batterij van uw omvormer moet het werkvenster van het pakket omvatten: 20~29,2VDC voor de 25,6V-unit, 40,5~54VDC voor de 48V-units en 43,2~57,6VDC voor de 51,2V-units.

Ten tweede: protocollen. Het GBS ondersteunt RS485, RS232 en CAN; CAN wordt vaak gebruikt door hybride omvormers. Geef het merk en model van de omvormer op voordat u bestelt, zodat de protocoltoewijzing kan worden bevestigd of een configuratiebestand kan worden geleverd.

Zonder communicatie kan de accu nog steeds opladen en ontladen, maar de omvormer kan de laadstatus niet lezen of de stroomlimieten van het BMS afdwingen. Op spanning gebaseerd beheer kan veroudering versnellen en biedt geen bruikbare SOC-uitlezing in de app.

Veiligheidsontwerp en certificering

LFP-chemie in prismatische cellen met aluminium behuizing - de behuizing bevat celzwelling die door de zakformaten wordt afgevoerd. Dit is relevant voor een batterij die in huis is gemonteerd.

Elk pakket bevat een aërosolonderdrukkingseenheid van 12 g die in de vroegste fase van een thermische gebeurtenis in de behuizing wordt ontladen, voordat deze zich tussen cellen kan verspreiden.

De 25.6V100Ah-variant is gecertificeerd volgens CE, ROHS, FCC, UN38.3, MSDS en ISO9001; de overige varianten zijn voorzien van CE, ROHS en FCC.

UN38.3-testen en de MSDS zijn vereist door expediteurs en douane voor lithiumzendingen; beide worden bij elke bestelling verstrekt.

Elk pakket wordt vóór de seriemontage op capaciteit beoordeeld en op de interne weerstand afgestemd. In een 16S-reeks dekt één zwakke cel de bruikbare capaciteit van alle zestien cellen af.

Elke eenheid voltooit een volledige laad- en ontlaadcyclus voordat deze wordt verpakt, waarbij het BMS-logboek bij het serienummer wordt bewaard.

Hoe deze pakketten worden vervaardigd

1. Celinname – elke batch wordt bemonsterd op capaciteit, interne weerstand en nullastspanning ten opzichte van de door de leverancier aangegeven cijfers.

2. Beoordeling en matching – cellen worden weggegooid, zodat elk pakket is opgebouwd uit een smalle prestatieband in plaats van uit een gemengde voorraad.

3. Busbar-lassen — serieverbindingen lasergelast en trekproef; een slechte las komt jaren later tevoorschijn als een hete verbinding.

4. BMS-integratie – op een bord gemonteerd, balanceringskabels gerouteerd en cel voor cel geverifieerd voordat de behuizing sluit.

5. Behuizingsmontage – intern gevormd en gepoedercoat plaatstaal, LCD en aërosolonderdrukkingsapparaat geïnstalleerd.

6. Firmware en protocol laden — RS485, RS232 en CAN getest tegen referentiehardware van de omvormer.

7. Volledige cyclustest: één keer volledig opladen en ontladen bij nominale stroom, waarbij de spanning en temperatuur op celniveau worden geregistreerd.

8. Verpakking: karton met schuimrubber, UN3480-etikettering voor gevaarlijke goederen aangebracht, vervolgens gepalletiseerd voor export.

Waar deze batterij thuishoort – en waar niet

Het is bedoeld voor montage binnenshuis. IP20 biedt bescherming tegen vingers en vaste voorwerpen groter dan 12 mm en geen bescherming tegen water. Geschikte locaties zijn bijvoorbeeld een garage, bijkeuken, kelder of technische ruimte.

Het bedrijfsvenster is 0~+40°C met een vochtigheid van 65±20%RH en een hoogte tot 2500m. Een onverwarmde garage in een klimaat dat onder het vriespunt zakt, houdt de accu de hele winter buiten het oplaadbereik. Het GBS weigert opladen onder 0°C, wat eerder normaal beschermend gedrag is dan een fout.

Als de enige haalbare locatie buiten is, is een buitenkast met IP-classificatie vereist; dit product is niet bedoeld voor installatie buitenshuis.

Vragen die u aan een leverancier van thuisbatterijen kunt stellen

De levensduur van de cyclus moet worden vermeld met snelheid, temperatuur en retentie samen. Voor dit bereik is het >6000 cycli bij 0,5 °C en 25 °C tot 80% retentie; een cyclusnummer zonder deze kwalificaties is onvolledig.

Bevestig de IP-classificatie en de toegestane installatielocatie. IP20-pakketten zijn alleen voor binnenshuis.

Controleer of het BMS-protocol voor de specifieke omvormer geverifieerd is of alleen beschreven wordt als compatibel met de meeste merken. Wij bevestigen het model of verklaren dat het niet getest is.

Garantiedekking moet worden vermeld: kalenderjaren, cycli of behouden capaciteit. Dit bereik heeft een looptijd van 5-10 jaar, afhankelijk van de configuratie en de markt.

Commerciële voorwaarden: MOQ is 1 eenheid voor standaardvarianten. OEM en ODM zijn beschikbaar voor celmerk, spanning, afmetingen en kleur van de behuizing; De doorlooptijd wordt verlengd voor op maat gemaakte builds.

Verpakking, gewichten en lithiumvracht

De afmetingen van de verpakking bedragen 500*520*230 mm voor de units van 2,56 kWh bij 32 kg en 36 kg bruto, 500*630*240 mm voor de units van 4,8 kWh en 5,12 kWh bij 50 kg en 54 kg, en 600*860*230 mm voor de units van 9,6 kWh en 10,24 kWh bij 86 kg en 92kg bruto. Voor de grootste varianten is een tweepersoonslift op een muurbeugel nodig.

De dozen zijn voorzien van een schuimkussen en de verpakking is geïmmobiliseerd, en elke doos is voorzien van het UN3480 klasse 9-label. Voor zeevracht is een boeking voor gevaarlijke goederen vereist. De aangifte wordt opgesteld en het UN38.3-rapport en MSDS reizen met de documenten mee.

Voorwaarden zijn EXW, FOB Ningbo of Shanghai en CIF. Luchtvracht werkt voor monsters onder de regels voor lithiumstatus, hoewel de meeste distributeurs over zee consolideren. Reserveer extra tijd voor de planning van gevaarlijke goederen.

Garantievoorwaarden en hoe degradatie eruit ziet

De garantie bedraagt ​​5-10 jaar, afhankelijk van de variant en de markt, en dekt cellen, GBS, LCD en behuizing als één geheel.

Capaciteitsverlies is geleidelijk; na 6000 cycli bij 0,5 °C behoudt het pakket ten minste 80%. Een stand die na drie jaar iets onder het typeplaatje ligt, is normaal.

Storingen kunnen worden gediagnosticeerd vanuit het BMS-logboek dat via RS485 of CAN wordt uitgelezen. Met het exportbestand kan de getroffen celgroep worden geïdentificeerd zonder een bezoek ter plaatse.

Vervangingspakketten worden uit voorraad verzonden; bij multi-pack-installaties kan een enkele eenheid worden verwisseld terwijl de rest van de bank blijft functioneren.

Er is geen routineonderhoud vereist. Een jaarlijkse visuele controle van aansluitingen, bevestigingsbouten en ventilatieruimte wordt aanbevolen.

Installatiefouten die ondersteuningsoproepen veroorzaken

Onjuist: een pakket van 85 kg op gipsplaat bevestigen. Correct: monteren op metselwerk of een stalen frame, waarbij de bevestigingen worden gecontroleerd aan de hand van het brutogewicht van de variant.

Onjuist: installeren in een onverwarmde garage in een koud klimaat. Correct: het oplaadvenster begint bij 0°C. Daaronder blokkeert het BMS het opladen by design.

Onjuist: verbinden voordat het DC-venster van de omvormer wordt bevestigd. Juist: controleer eerst 20~29,2V, 40,5~54V of 43,2~57,6V op het gegevensblad van de omvormer.

Onjuist: de communicatiekabel overslaan omdat deze zonder oplaadt. Correct: zonder CAN of RS485 kan de omvormer geen SOC lezen of BMS-limieten respecteren.

Onjuist: het apparaat in een afgesloten kast stoppen. Correct: het is afhankelijk van natuurlijke convectie zonder ventilatoren. Laat de in de handleiding gespecificeerde speling open, anders worden de cellen warm en gaan ze verloren.

Installatie-aantekeningen van veldgebruik

Een installateur in Andalusië heeft sinds 2025 ongeveer dertig units van 10,24 kWh naast hybride omvormers gemonteerd. Het belangrijkste gerapporteerde voordeel was de bevestiging van het CAN-protocol voor elk omvormermodel vóór de bestelling, waardoor de inbedrijfstellingsproblemen verminderden.

Een huiseigenaar in Limassol met twee eenheden van 5,12 kWh meldde dat het koppelen bij de eerste poging werkte. Het LCD-scherm is zo gekanteld dat het moeilijk leesbaar kan zijn als de rugzak zich boven schouderhoogte bevindt; dit is het overwegen waard bij het kiezen van de montagepositie.

Een distributeur in Almaty meldde dat klanten die in onverwarmde garages installeerden, te maken kregen met de laadonderbreking bij 0°C en uitgingen van een defect. Het opnemen van een vereiste voor verwarmde ruimte in offertedocumenten loste de klachten op.

Veelgestelde vragen

Vraag: Welke capaciteit moet ik kiezen?

A: Voor het 10 kWh energieopslagsysteem voor thuisbatterijen voor back-up en zonne-energie: omvang tot verbruik gedurende de nacht, niet dagelijks totaal. 4-6 kWh 's nachts past bij de 5,12 kWh-eenheid; 8-10 kWh verwijst naar het 10,24 kWh-model.

Vraag: Werkt het met mijn omvormer?

A: Geef het merk en model op. Het GBS ondersteunt RS485, RS232 en CAN; protocoltoewijzing wordt bevestigd voordat u bestelt.

Vraag: Kan ik het buiten installeren?

A: Nee. IP20 biedt geen waterbescherming. Alleen montage binnenshuis: garage, bijkeuken, kelder of technische ruimte.

Vraag: Wat is het verschil tussen de 48V- en 51,2V-versies?

A: Het DC-venster. 48V-eenheden werken op 40,5~54VDC, 51,2V-eenheden werken op 43,2~57,6VDC. Passend bij het ingangsbereik van uw omvormer.

Vraag: Hoe lang zal het duren?

A: Meer dan 6000 cycli bij 0,5C en 25°C met behoud van minstens 80% capaciteit. Bij dagelijks fietsen is dit ruim vijftien jaar.

Vraag: Kan ik meerdere pakketten aan elkaar koppelen?

A: Ja, pakketten met bijpassende spanning en capaciteit kunnen parallel worden geschakeld. Geef de doelbankgrootte op om de configuratie te bevestigen.

Vraag: Heeft het koeling of onderhoud nodig?

A: Natuurlijke koeling, geen ventilatoren, geen routineonderhoud. Houd de ventilatieruimte vrij en controleer jaarlijks de montage.

Vraag: Welke certificeringen heeft het?

A: CE, ROHS en FCC voor het hele assortiment, plus UN38.3, MSDS en ISO9001 op de 25.6V100Ah-variant. UN38.3 en MSDS worden bij elke bestelling verzonden.
